SAE方程式赛车钢管桁架空间车架结构

　　这套钢管桁架式车架面向大学生方程式类赛事的整车承载需求，采用空间管梁焊接框架作为整车核心承力基体，区别于普通乘用车的承载式车身，其结构完全外露、传力路径清晰，能够在有限整车重量约束下兼顾碰撞吸能、部件安装与驾驶操作空间。

　　从实际装车边界看，车架前部需要预留前悬摇臂、转向机、制动管路与前鼻锥安装点位，中段围绕驾驶员坐姿布置座舱，侧边防撞杆、前环与主防滚环共同构成乘员生存空间；后部则衔接动力总成、差速器、后悬推杆及链轮传动区域。建模时各管段交点并非随意相交，而是按照管件中心线搭接、节点集中传力的思路处理，使弯曲载荷尽量转化为杆件轴向拉压，减少局部弯矩对薄壁钢管的不利影响。

　　车架的功能特性集中体现在刚度、强度与重量之间的平衡。主环、前环、侧边防撞结构和斜撑组成多个三角形稳定单元，能够抵抗转弯时的侧向扭转、制动加速时的纵向载荷，以及悬架支点传入的冲击载荷。前部延伸段可设置吸能区，在正面碰撞时通过可控变形降低冲击峰值；座舱周边杆件则需要保持更高完整性，避免碰撞后侵入驾驶员头部、胸部和腿部空间。

　　设计过程中需先确定硬点，再反推管梁走向。驾驶员踵点、座椅靠背角、方向盘位置、安全带锚点、发动机安装面、悬架摇臂转轴和轮心坐标都会约束框架外形。若硬点定位过早固化，后续容易出现管件与头盔、腿部、转向柱或排气系统干涉的问题；若杆件布置过于追求轻量化而缺少斜撑，整车在弯道载荷下又会出现门框开口变形，影响转向响应和悬架几何稳定性。

　　外形尺寸方面，这类车架通常受赛事规则限制，整体宽度需兼顾轮胎转向空间与侧边防撞距离，轴距要平衡直线稳定性和低速绕桩灵活性。前舱高度受前鼻锥和空气动力学套件限制，主环高度需满足头盔与防滚环之间的安全余量，底部横梁则要为离地间隙、底板和扩散器留出空间。管件外径、壁厚和材料选择需与节点强度匹配，过粗的管梁会增加重量并抬高重心，过细则可能在悬架安装点附近产生局部失稳。

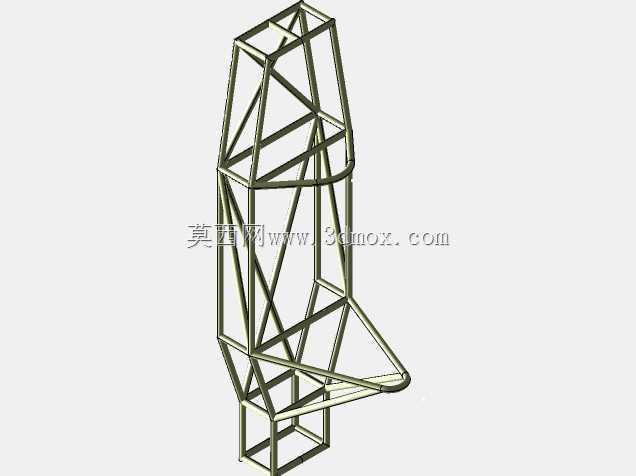

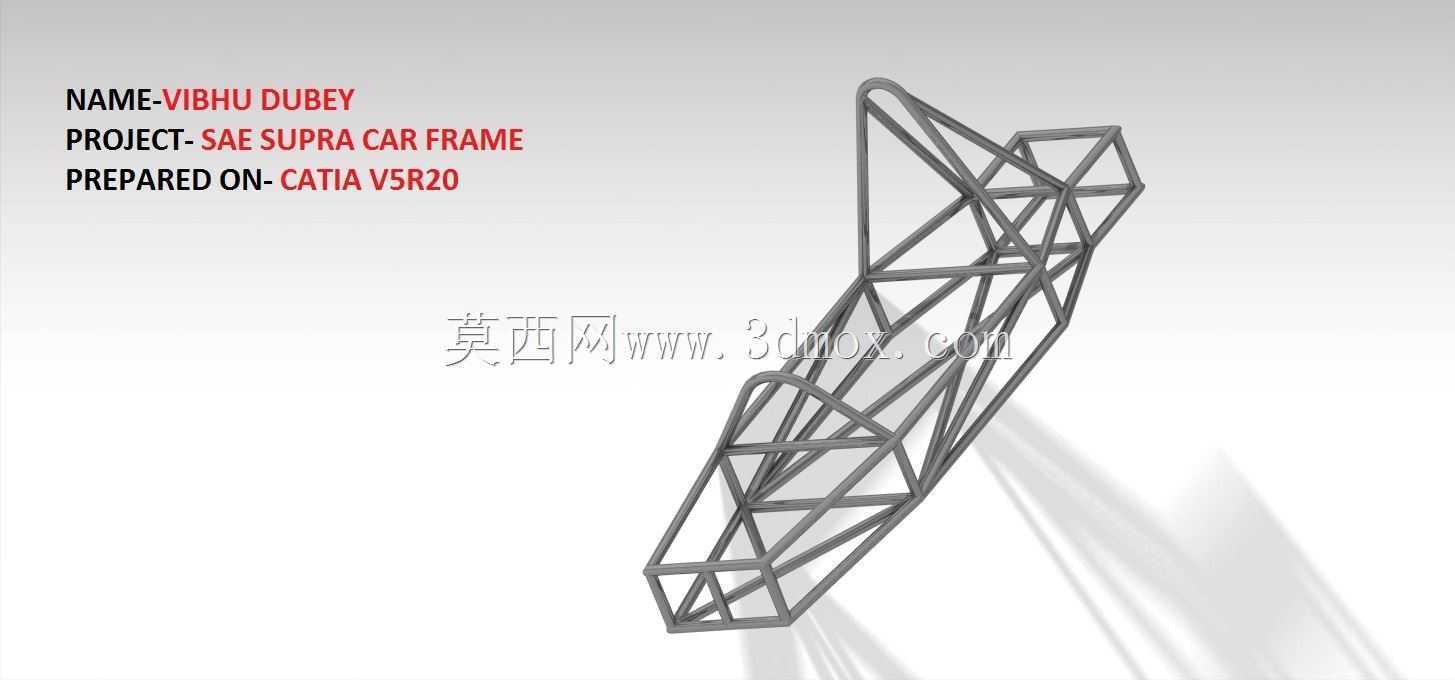

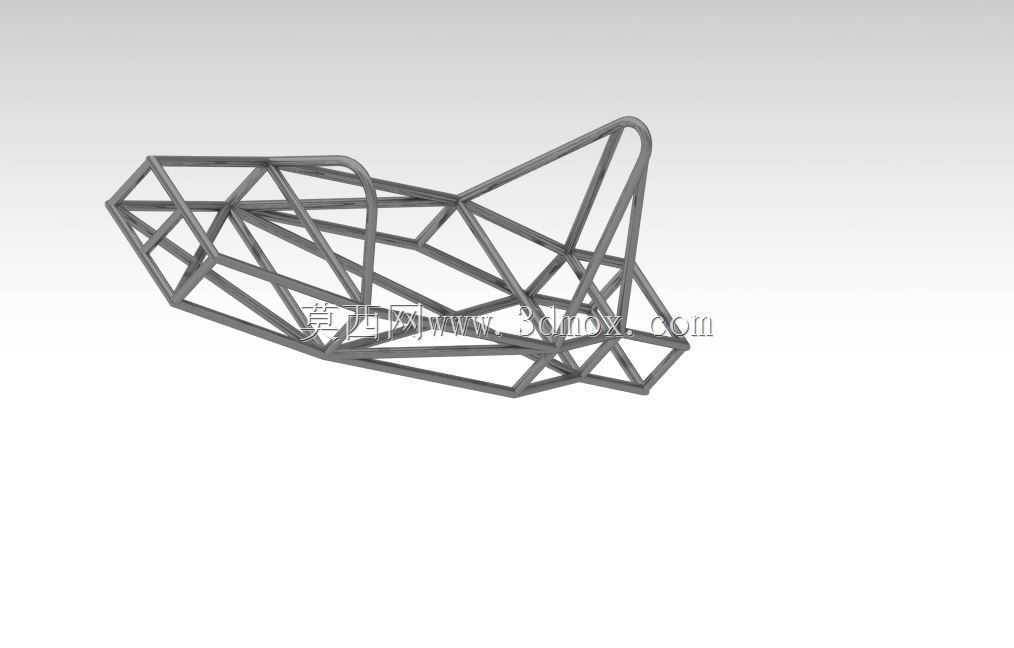

　　在三维结构表达上，模型重点还原了空间管线的连续走向、三角支撑关系和关键节点交汇方式，可用于检查座舱可达性、发动机拆装路径、悬架布置以及焊接工装定位。对于后续工程分析而言，中心线模型可进一步转化为梁单元网格，评估扭转刚度、模态频率和碰撞工况；对于制造环节，则可据此生成管件下料长度、相贯线切口和焊接夹具基准。

　　实际开发中，车架并不是孤立零件，而是整车系统的安装基准。转向、制动、悬架、动力、座椅、油箱和电气附件都要固定在框架节点或加强板附近，避免在无支撑的长管中段形成集中载荷。维修便利性也需要在结构阶段考虑，例如发动机拆装方向、滤清器维护空间、链轮张紧调节位置以及后部差速器检修开口，都会影响管梁是否需要预留可拆卸段或局部加强。

　　该结构清晰展现了方程式赛车车架从硬点布置、载荷传递到制造装配的完整设计逻辑，适合作为赛车底盘开发、钢管车架建模、赛事规则校核与焊接工装设计的参考对象。
