带夹取末端的四轴多关节机械臂结构

　　这套四轴机械臂结构面向中小负载的工位搬运、上下料与零件拾取场景，末端配置平行夹取机构，可在自动化产线中完成工件从料道到工装、从加工设备到检测工位之间的短距离转移。整机采用串联关节布局，底座承担整机倾覆力矩，向上依次布置腰转、大臂俯仰、小臂俯仰与腕部回转，四个运动轴的组合能够覆盖平面取放加姿态调整的常见作业需求，相比六轴机型减少了两个冗余自由度，在规则化排布的流水线工位中更易控制、节拍更稳定。

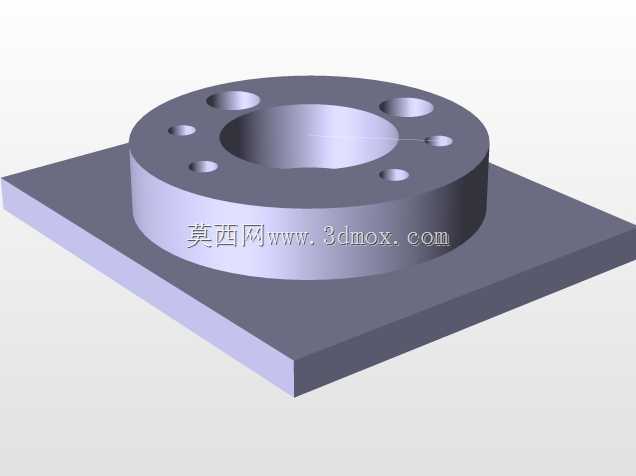

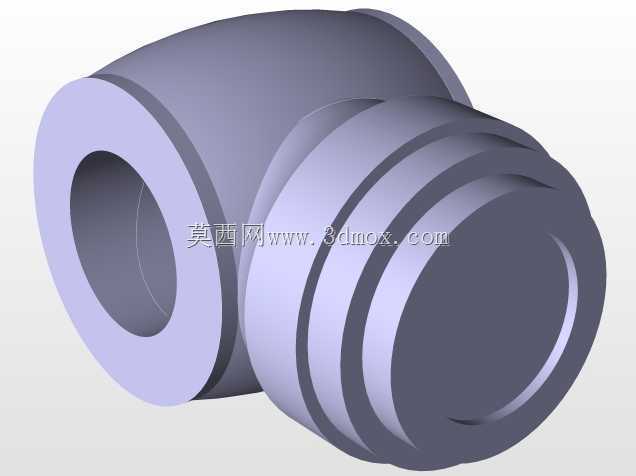

　　从现场布置角度看，机械臂的安装边界主要由底座法兰、最大臂展和末端夹爪开合范围决定。底座区域需要预留紧固空间，并保证支撑台面刚度，避免臂体全速伸展时出现明显振动；臂体后方和侧方应保留电缆、气管或内置走线的弯曲半径，前方工作半径内不得与防护栏、输送带机架或机床门发生干涉。末端夹爪处于最高位置时，要核对上方吊架、照明和传感器安装高度；夹爪下行取料时，则需确认最低取料面与底座安装面之间的垂直距离，防止小臂或腕部与料盘边缘碰撞。

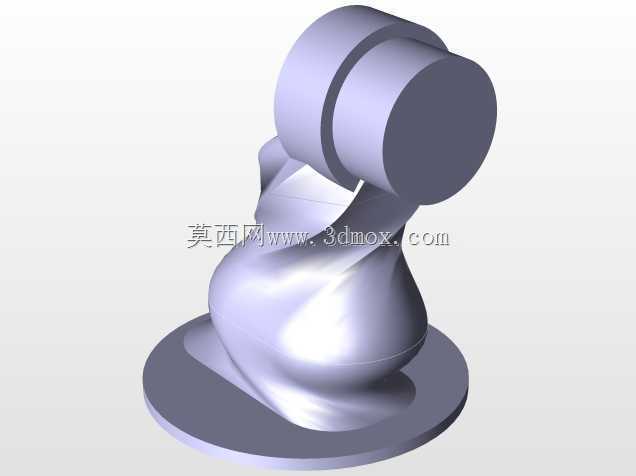

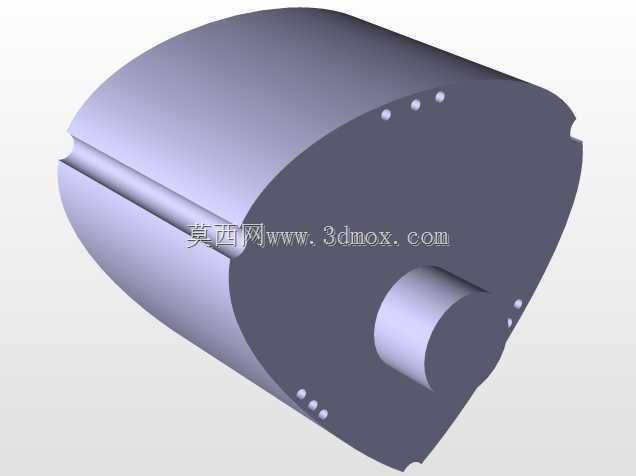

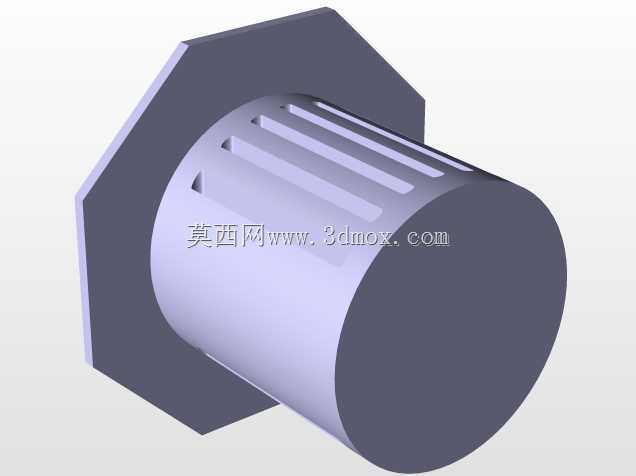

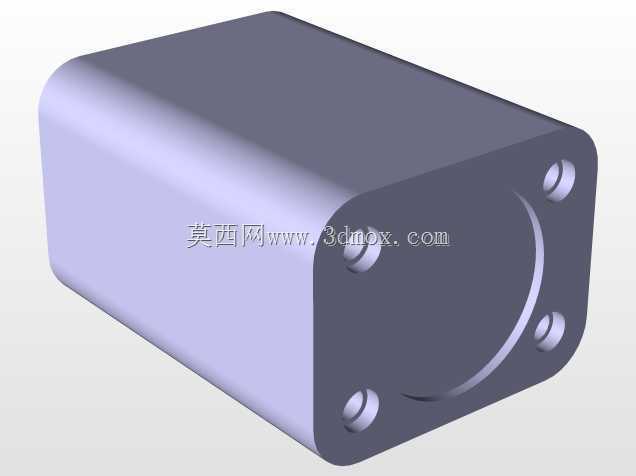

　　结构设计上，大臂和小臂采用分段式壳体造型，外壁布置加强筋与局部加厚区域，在控制重量的同时提高抗弯扭能力。关节连接处采用同轴堆叠方式，相邻臂段通过回转支承或轴套结构衔接，外形上可以看到清晰的阶梯轴肩、密封环带和紧固件位置。这样的处理既方便在三维环境中检查装配关系，也便于后续拆分为铸件、机加工件或钣金焊接件。底座侧面预留有动力与检测元件的安装空间，腕部附近则集中考虑末端执行器的连接接口，使夹爪更换、传感器加装和维护操作更集中。

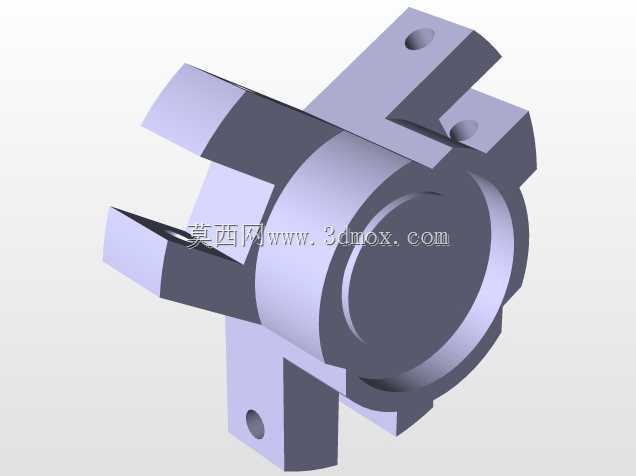

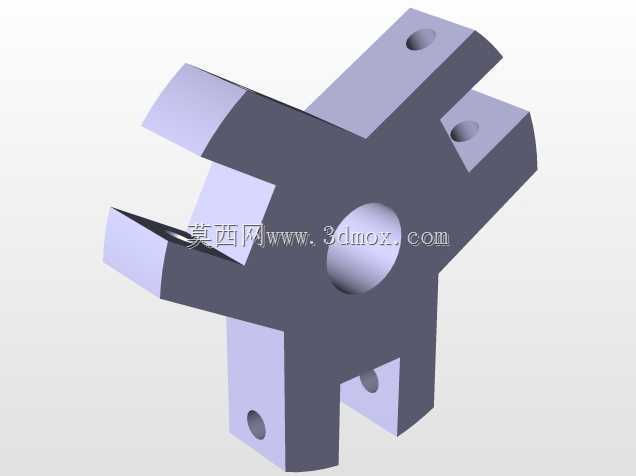

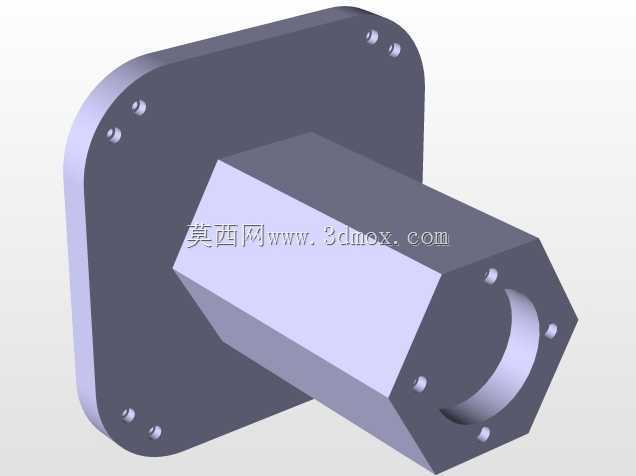

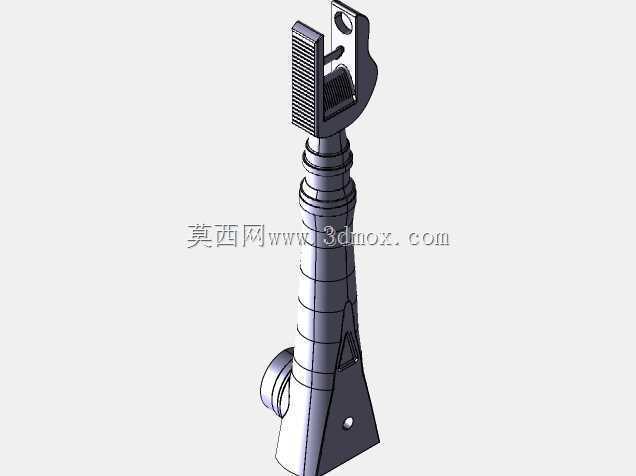

　　末端抓取器采用两指对夹思路，夹指表面加工出密集齿形，以增加与金属坯料、塑料壳体或包装盒之间的摩擦。夹爪背部设置连接座和铰接孔，可与腕部法兰对接；开合机构的运动件被约束在固定框架内，减少偏载时夹指晃动。针对不同工件，夹指可更换为平口、V形口或仿形口，在不改变臂体主体的前提下扩展抓取范围。设计时需要把夹爪自身长度计入工具中心点，若夹指过长，会放大末端挠度，并缩小有效负载；若夹指过短，则可能在深料箱或多层工装中发生腕部干涉。

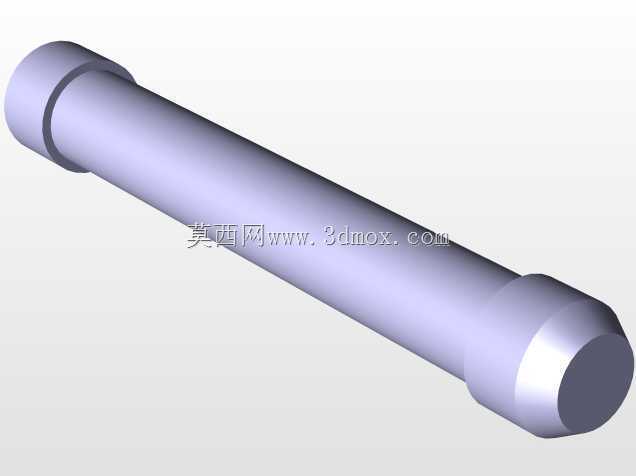

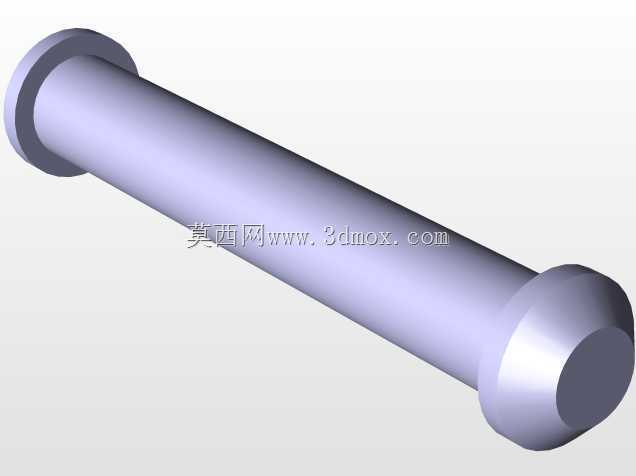

　　在建模过程中，装配关系按照真实运动链组织：底座固定，腰关节提供水平回转，大小臂通过铰接轴形成俯仰联动，腕部再补偿末端朝向。各臂段之间保留合理间隙，既表达实际装配公差，也能在运动检查中观察极限姿态。线缆路径可沿臂侧凹槽或关节中空区域规划，避免大角度转动时被拉扯。对于需要做节拍分析的工程师，还可以在现有零件基础上补充驱动件、减速器和限位块，将外观结构进一步深化为可用于方案评审的数字样机。

　　实际选型时，这类臂体适合放置在机床上下料、注塑件取出、包装线拾取、实验室样品转运等位置。若工件重量集中在夹指前端，应按最远距离校核关节扭矩；若作业路径以竖直取放为主，可优先保证小臂刚性和夹爪导向精度；若工位要求频繁横向伸取，则需关注底座固定方式和大臂截面刚度。整体结构没有复杂封闭曲面，零件分区明确，既适合作为机器人机构教学与运动规划参考，也适合作为自动化专机方案前期的布局模型使用。
