五自由度教学演示型关节机械臂

项目分类:工业机器人 发布时间:2024-10-08 ID:779566
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂
  • 五自由度教学演示型关节机械臂

  这套关节式操作臂的结构方案,最初是面向高校自动化实训台、小型工位搬运演示以及机器人原理教学场景搭建的,整机没有采用工业六轴机械臂那种封闭铸造壳体,而是把立柱、回转座、臂杆、带轮传动和驱动安装位全部外露,方便学习者直接观察每一个自由度的运动传递关系。在实验室布局里,它可以固定在桌面实训架上完成小件拾取、轨迹示教、传动原理拆解;在轻载自动化工位中,也能作为视觉分拣、物料转移的执行机构,承担小行程、低负载的重复动作。

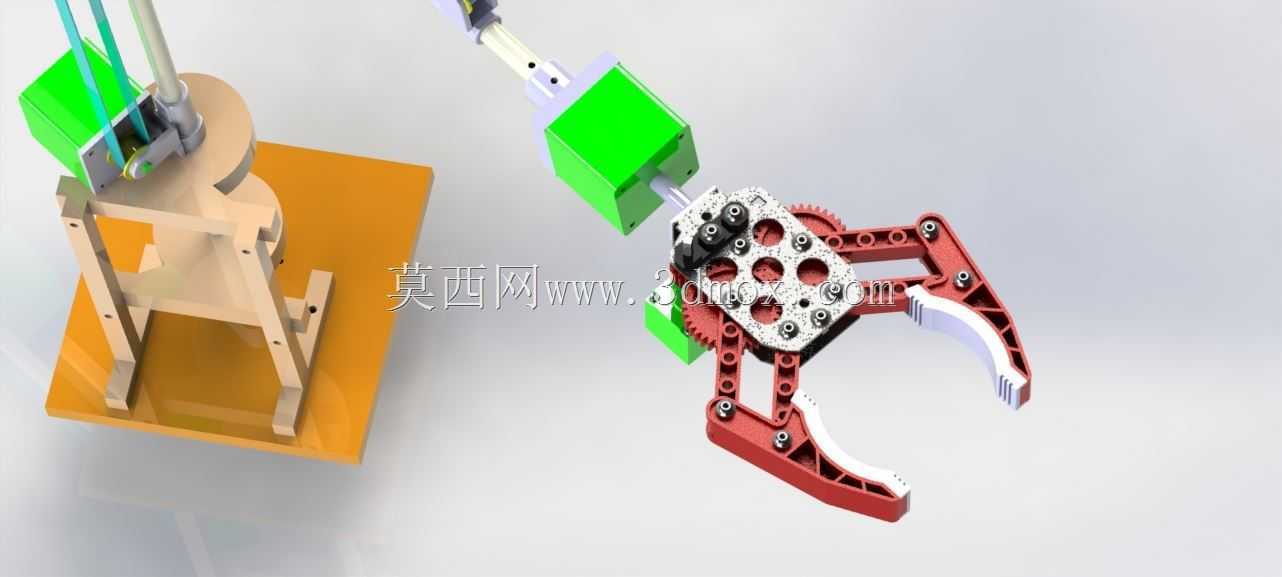

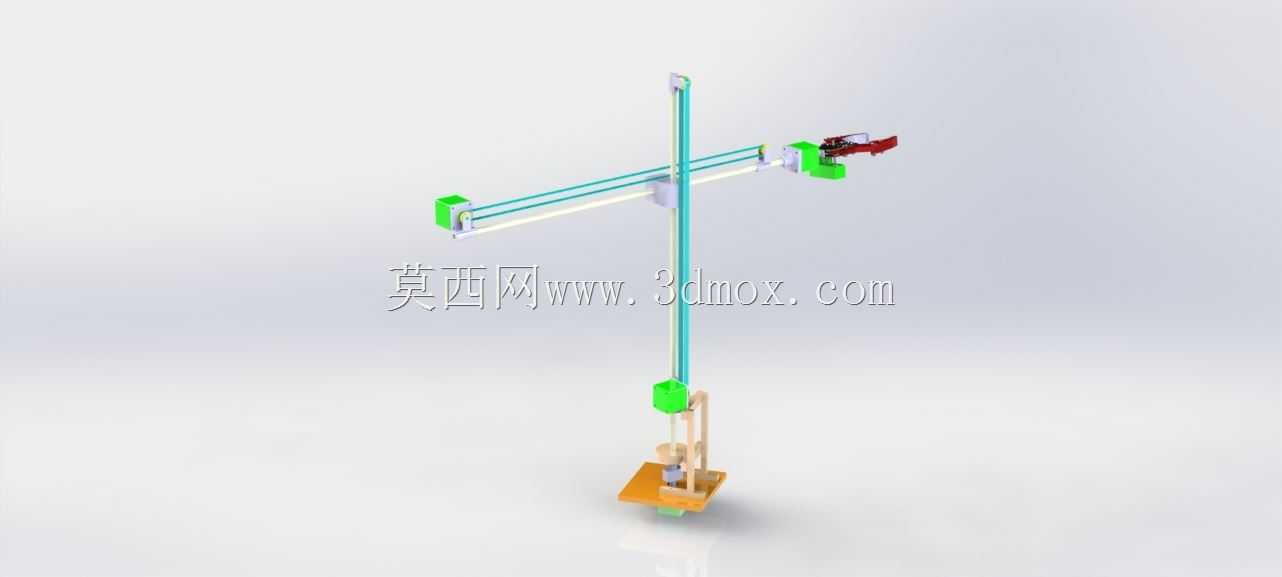

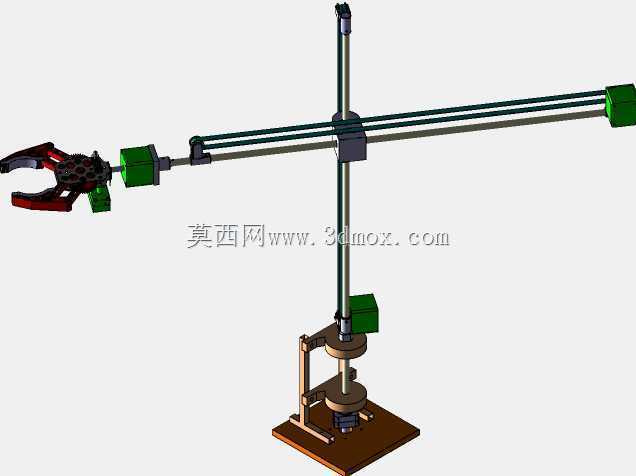

从运动构型看,臂体围绕五个独立转动关节组织动作:底部回转关节承担整机水平方向的摆转,让臂杆覆盖工作台前方扇形区域;肩关节布置在立柱上端,通过带轮把驱动扭矩传递到大臂铰点,实现臂体俯仰;

  肘关节衔接大臂与小臂,负责改变臂段折角;腕部再设置两个转动自由度,分别调整末端俯仰与姿态偏转。五个关节协同动作时,末端可以在工作空间内到达不同高度、不同水平距离的点位,相比三自由度或四自由度简易臂,它在末端姿态调整上余量更足,抓取倾斜面、避让周边支架时不会因为姿态受限而中断路径。

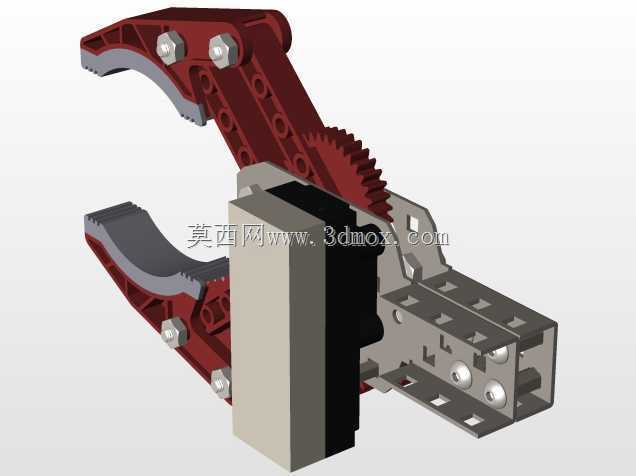

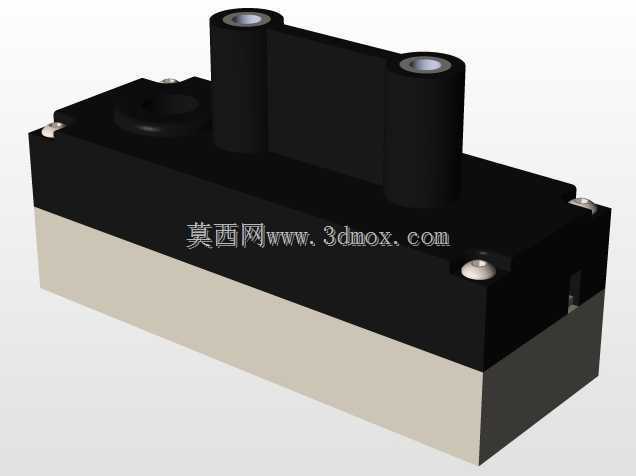

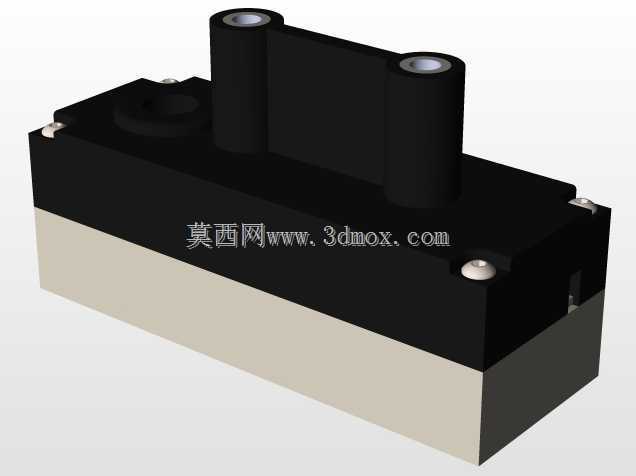

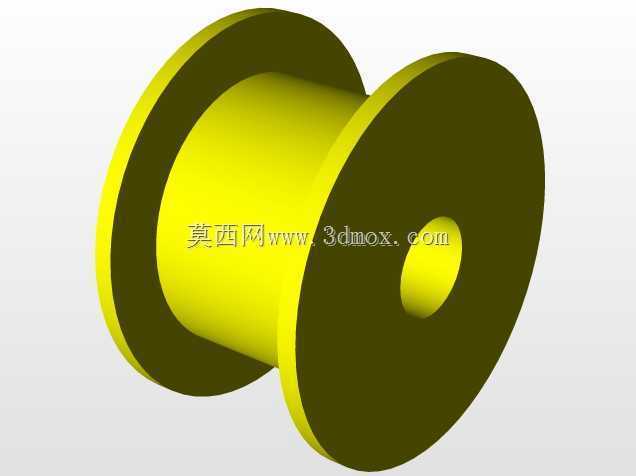

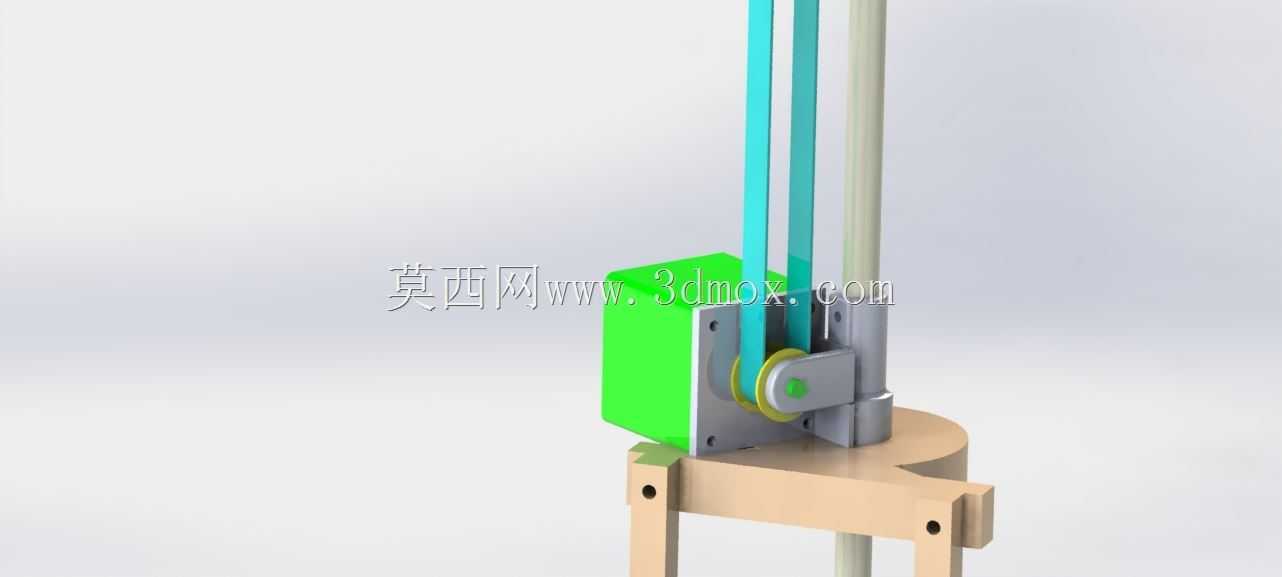

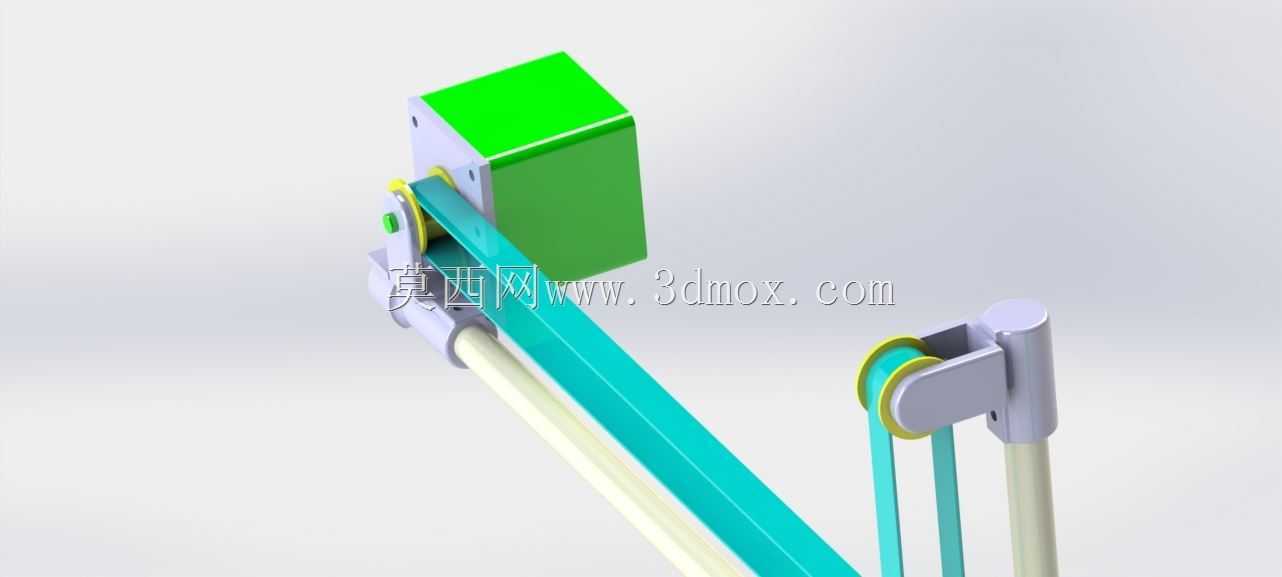

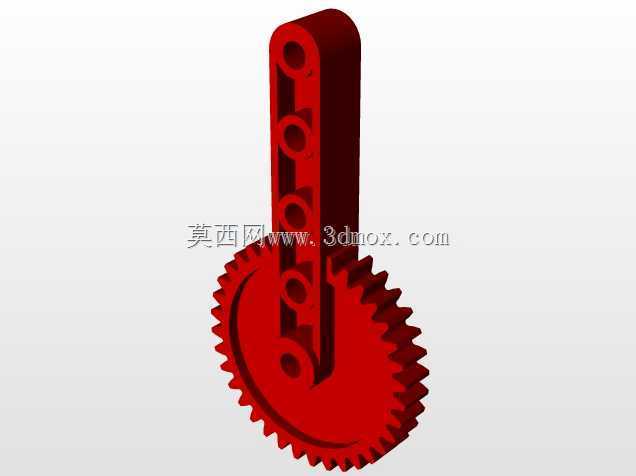

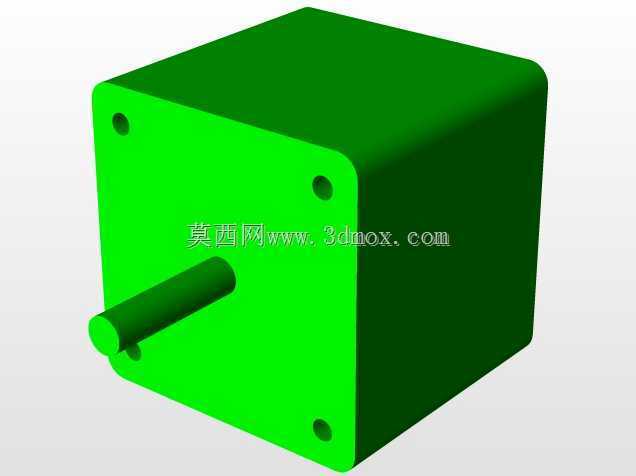

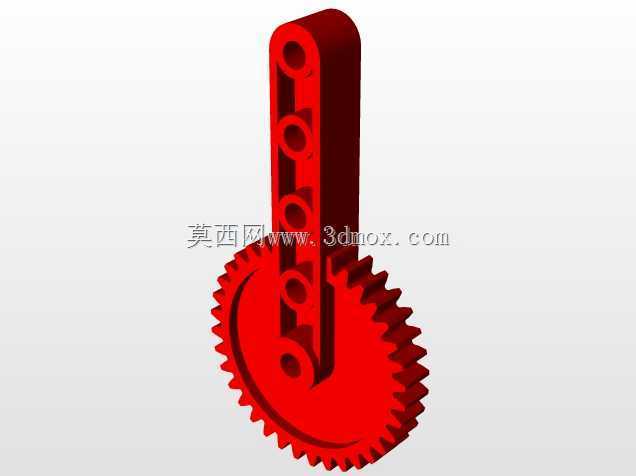

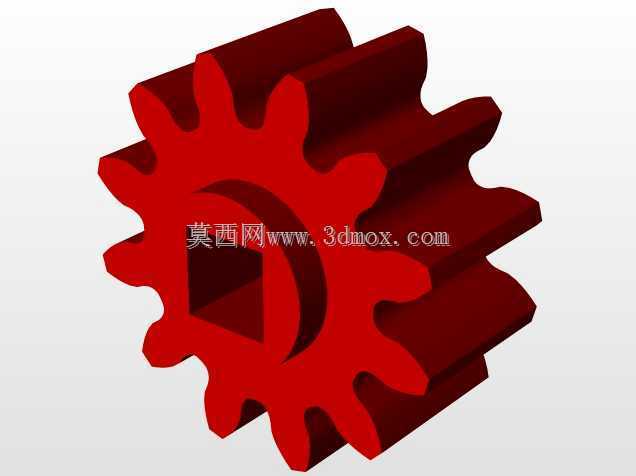

传动部分没有把电机直接堆在关节铰点上,而是在肩关节处采用同步带轮传递动力:驱动件安装在靠近底座的侧部箱体位置,通过两根平行同步带把动力引至上臂铰点,这样能把较重的驱动部件重心下移,减轻臂杆末端的悬臂负载。带轮外侧设置张紧与限位结构,装配时可以通过调整带轮中心距控制同步带预紧力,避免启停瞬间出现齿面跳齿。

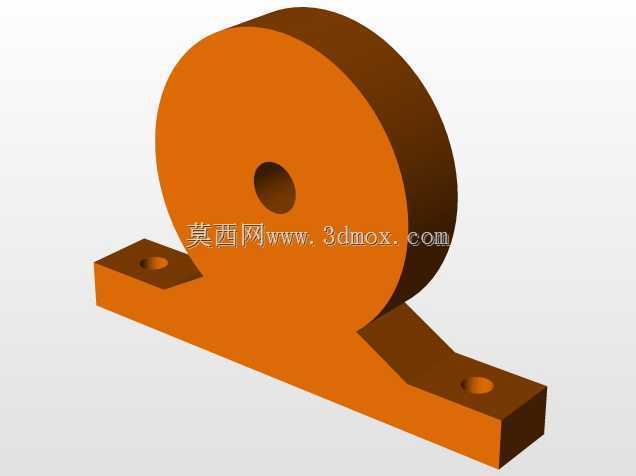

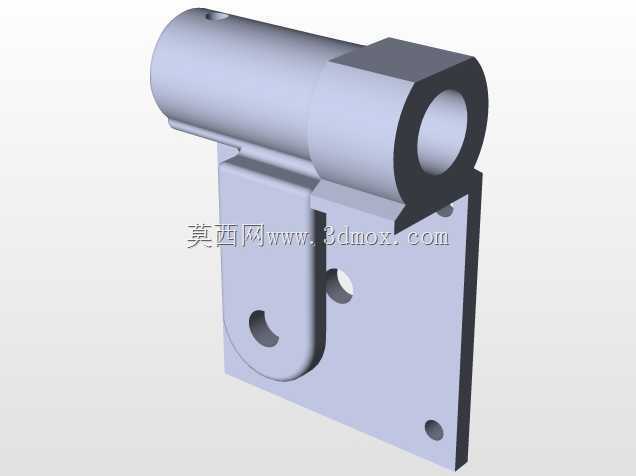

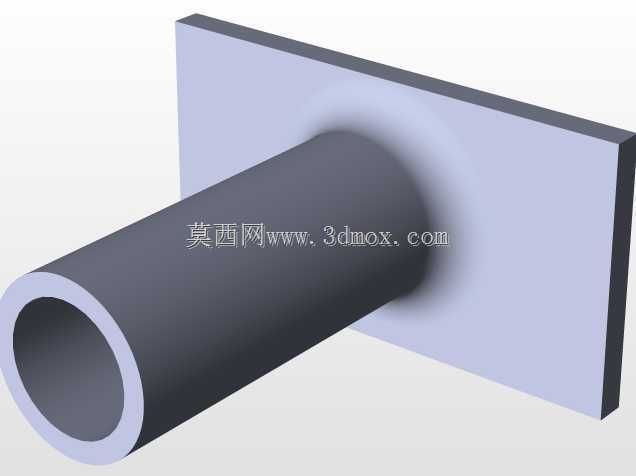

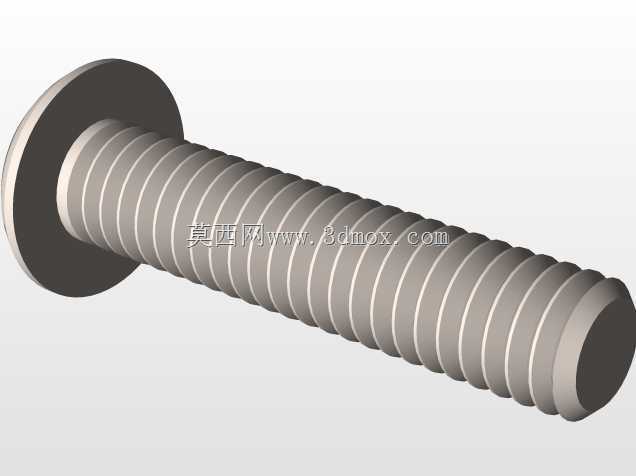

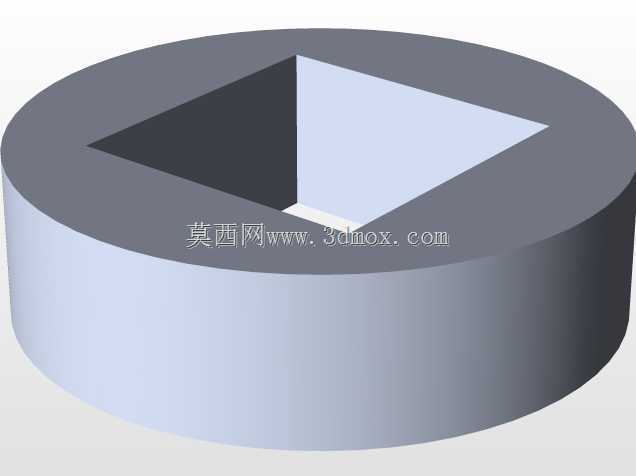

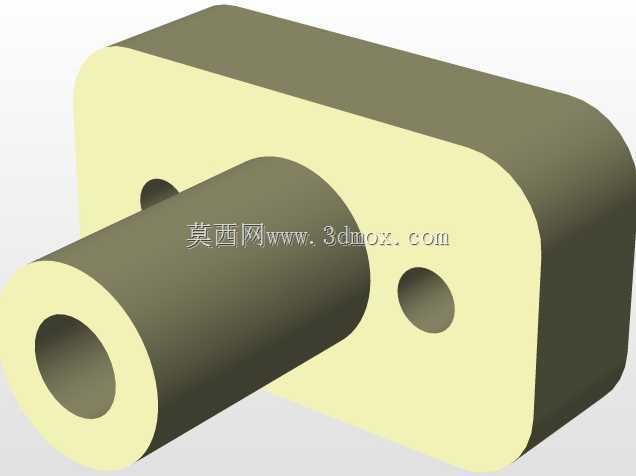

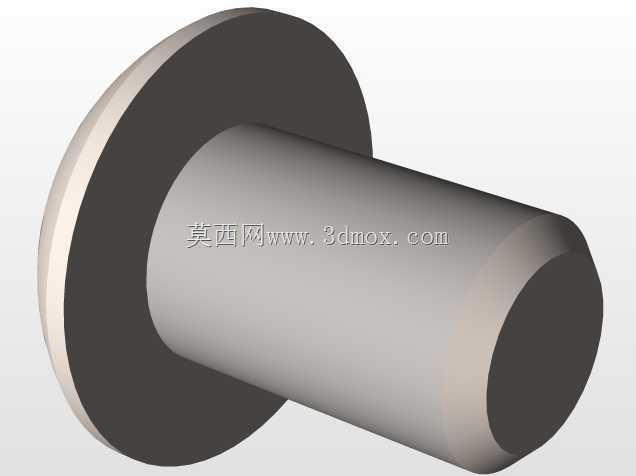

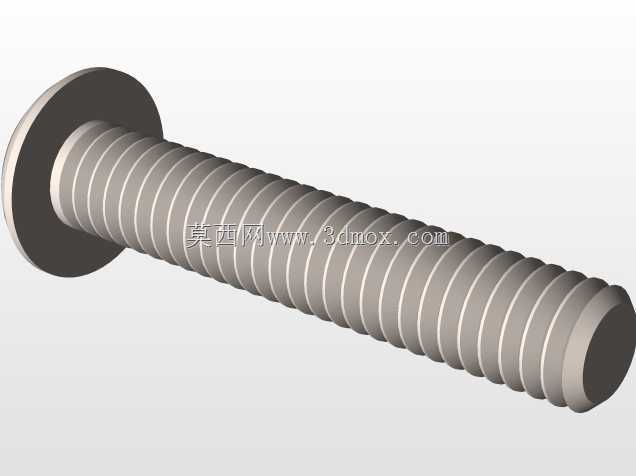

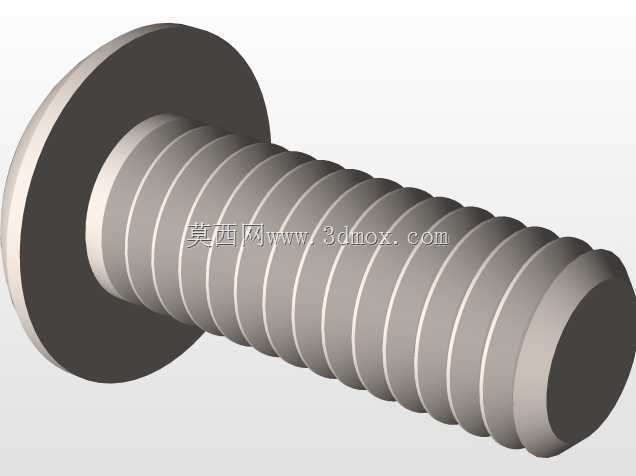

  关节铰点处采用轴套与侧板夹持的方式定位,回转面留有装配间隙,三维结构中可以直接看到销轴、挡片和紧固件的层级关系,拆件时不需要拆解复杂壳体就能取出关节轴。

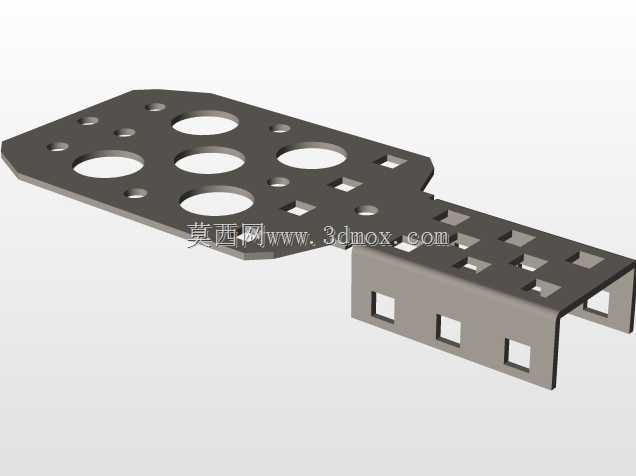

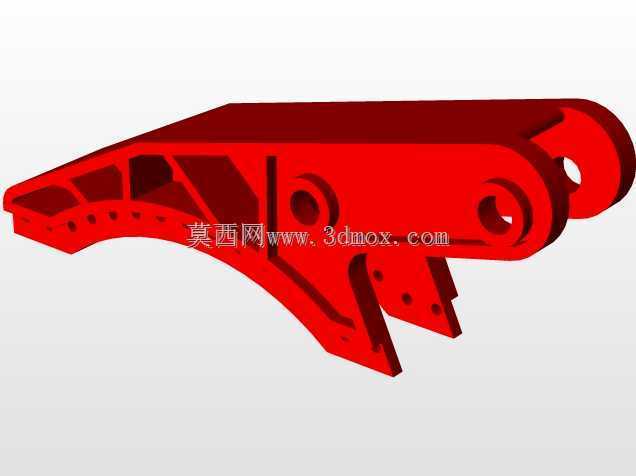

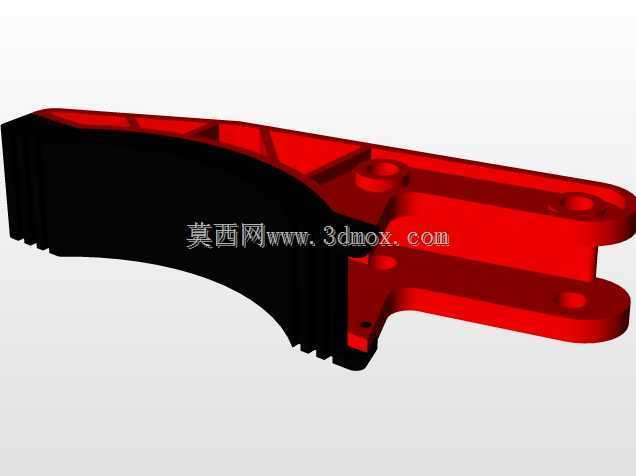

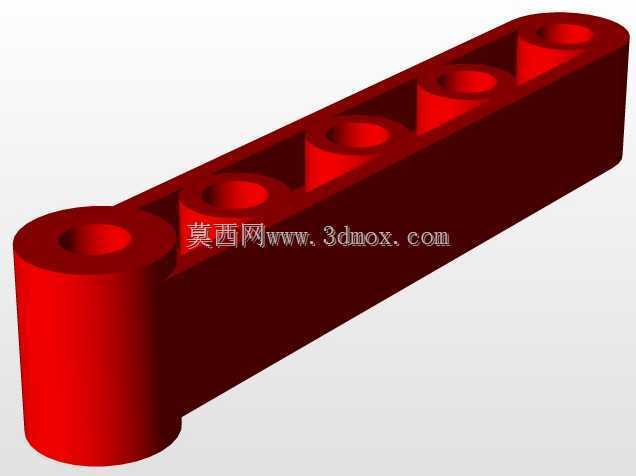

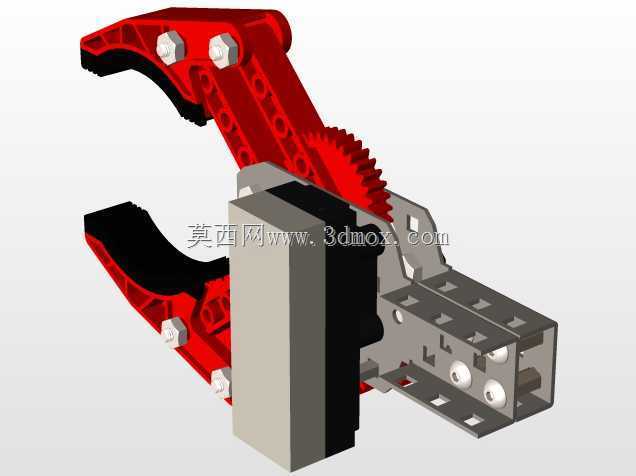

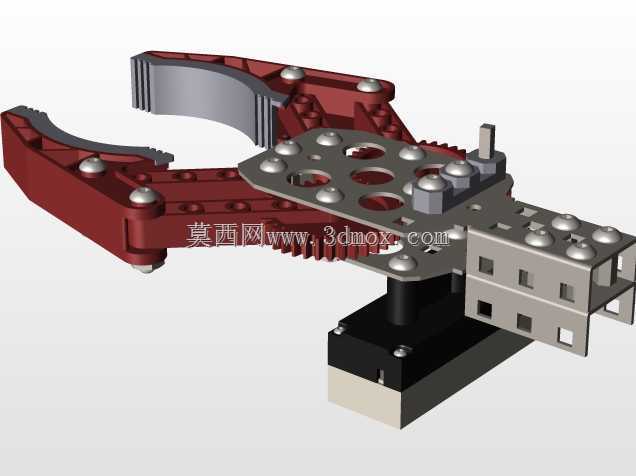

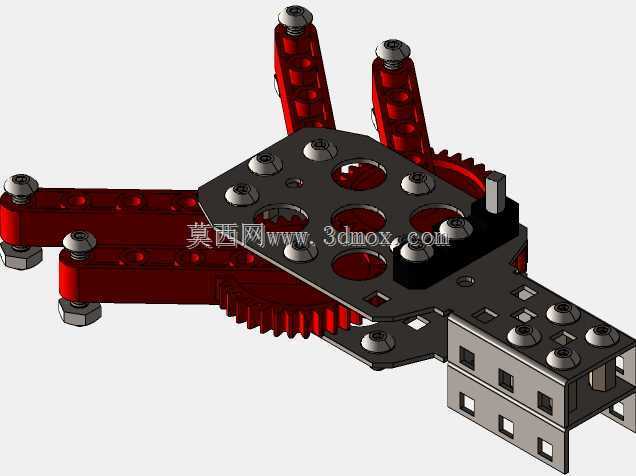

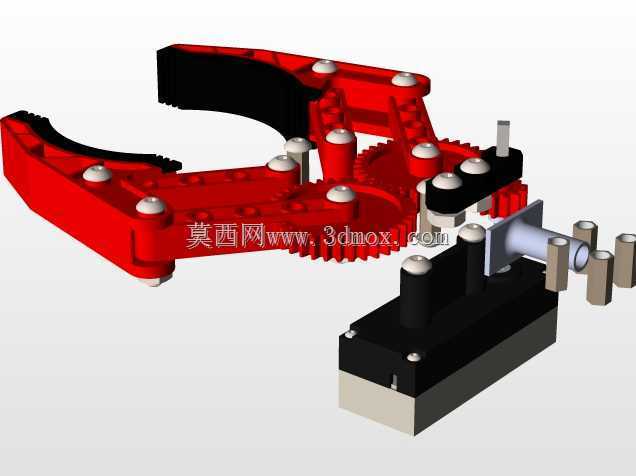

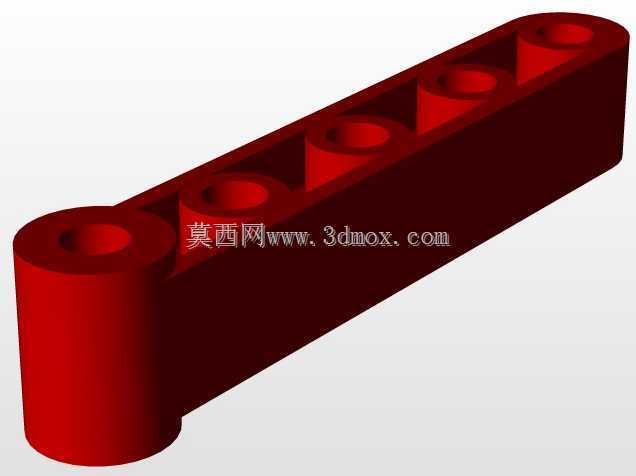

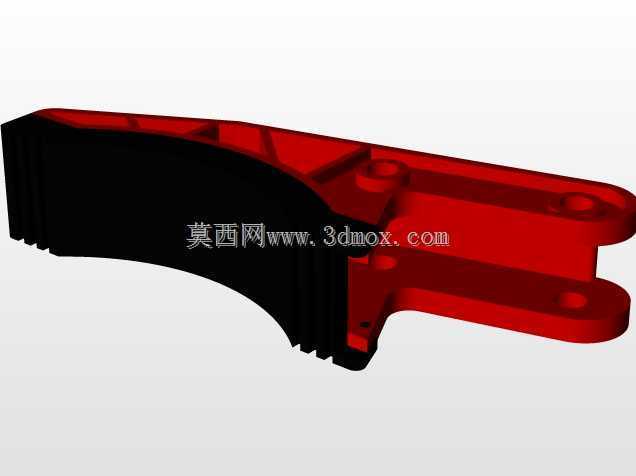

底座部分采用圆盘加支耳的形式,圆盘端面预留安装孔位,既可以通过螺栓锁紧在工作台面,也能适配实训台的铝型材槽口;侧向伸出的支耳用于辅助固定线缆或安装限位开关,避免臂体回转时拖拽管线。立柱采用直立杆件承担竖向支撑,侧面的安装板把驱动箱体、关节支座和立柱连成一体,侧板上的开孔既减轻支座重量,也作为紧固件穿装通道。臂杆部分使用长条型轻质杆件,在保证抗弯截面的前提下控制运动惯量,小臂末端预留标准连接界面,可换装夹爪、吸盘、笔具或传感器支架,

  适配不同教学实验内容。

安装边界方面,整机竖向高度明显大于横向展开宽度,底座占地集中在立柱下方小范围区域,适合空间紧凑的实验桌;臂体完全伸展后,末端工作半径覆盖底座前方半弧区域,布置工位时需要在臂杆左右两侧预留摆转空间,后侧留给驱动箱体和走线,不能紧贴墙面。关节转动范围由机械限位和安装件干涉边界共同决定,建模时已经把同步带、侧板、立柱之间的避让关系做出,大臂俯仰到极限角度时带轮不会与立柱支座发生磕碰。

从结构设计思路上,这套方案优先保证运动关系清晰、加工件简单、装配逻辑直观:金属支座负责承担关节载荷,轻质臂杆控制运动重量,外露带轮展示传动路径,底部安装界面兼顾桌面固定与型材集成。对三维建模人员来说,模型可以直接用于运动仿真,验证五轴联动时的末端轨迹;对实训设备开发来说,各支座、臂杆、销轴都具备可加工性,不需要复杂铸造模具,就能完成原理样机的搭建与调试。
