多关节工业抓取机械臂结构设计

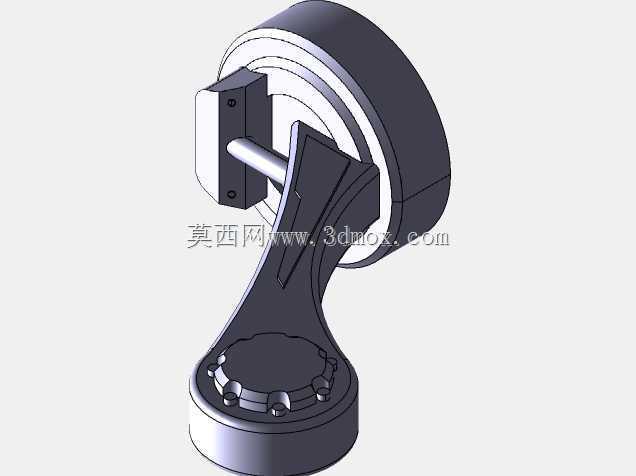

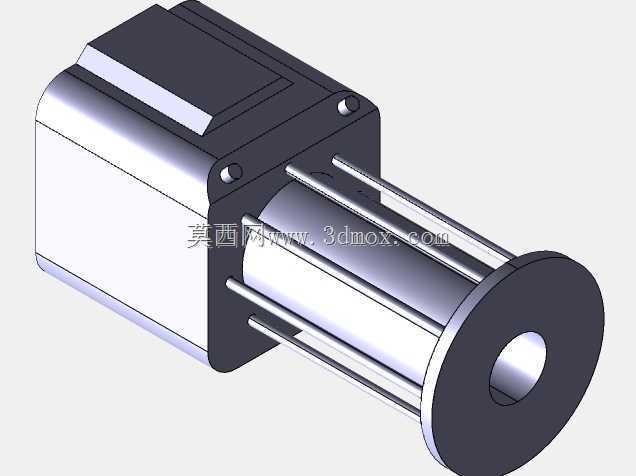

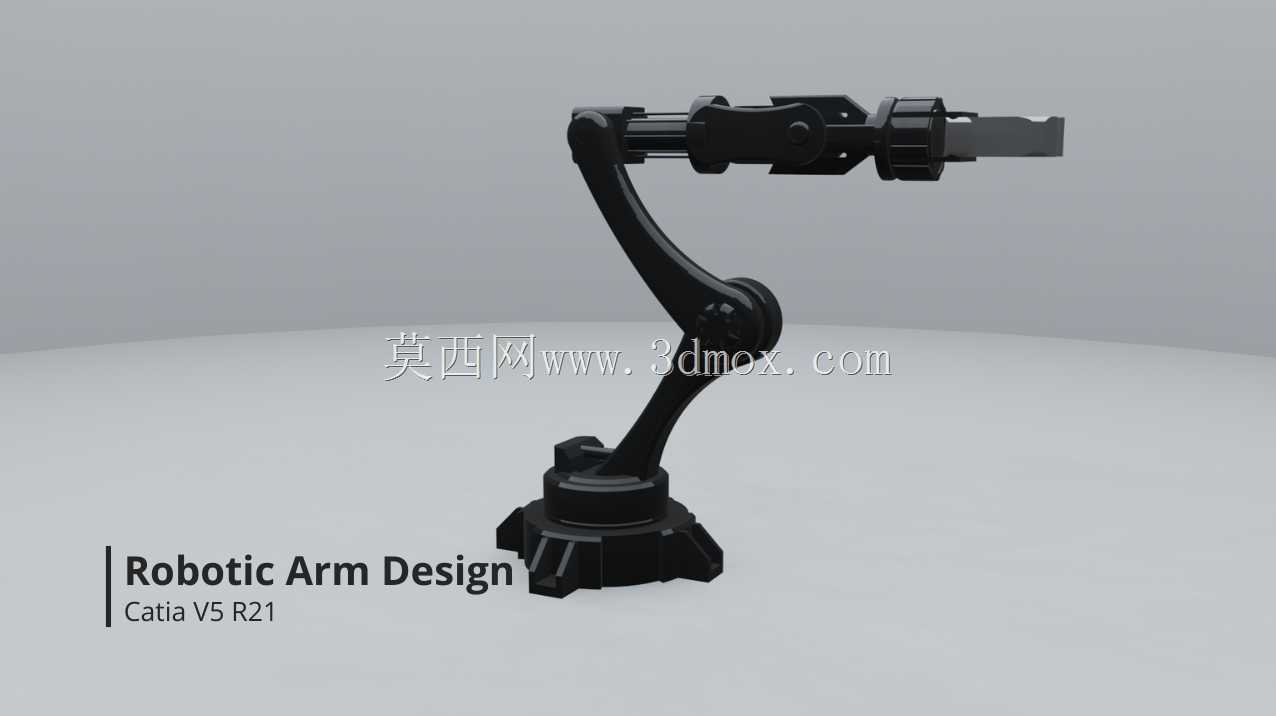

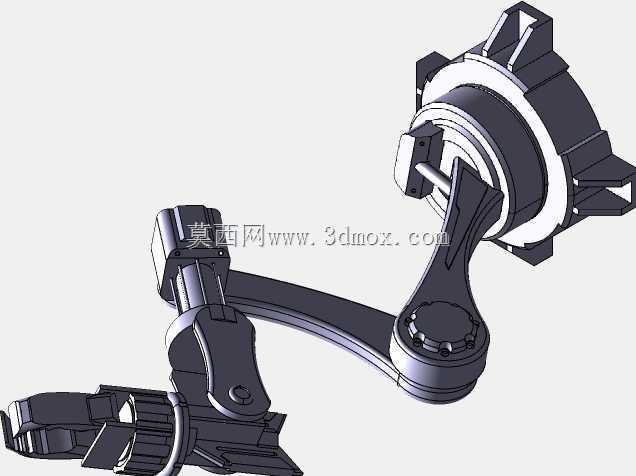

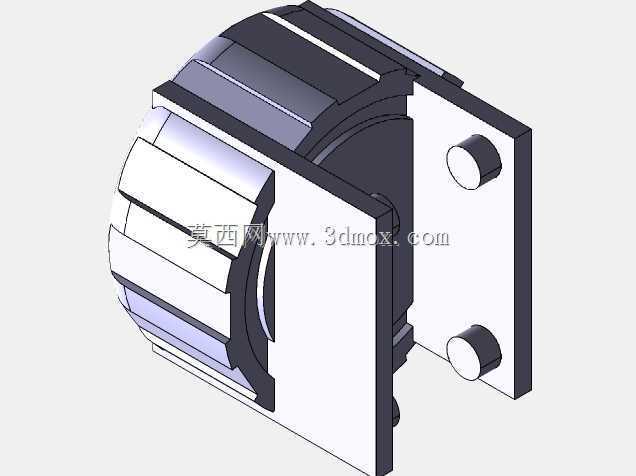

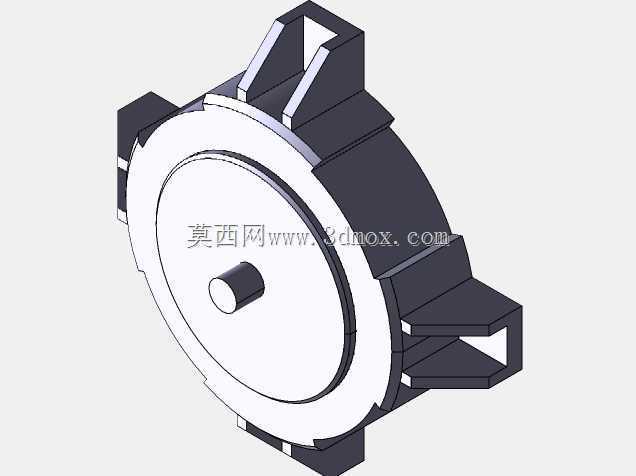

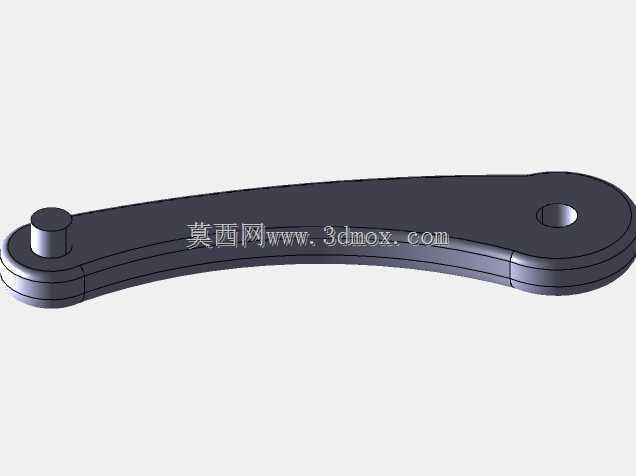

　　这套多关节抓取机械臂的结构方案，面向中小负载工位的自动化上下料、工件转运、工位间辅助操作场景搭建，整体构型采用底座回转加多段串联摆臂的经典布局，在三维结构中完整还原了基座、大臂、小臂、腕部衔接段与末端夹持器的全部装配关系，每一处铰接点位、配合端面与安装轮廓都做了实体化表达，能够直接用于结构校核、运动干涉检查与工位布局推演。从实际产线适配角度看，这类臂体常布置在机床加工单元旁、装配流水线侧段或者检测工位的进料端，替代人工完成重复性的工件取放、姿态调整与短距离移位动作，底座的法兰式安装轮廓预留了充足的螺栓固定空间，落地布置时可直接对接钢制工作台面或者专用支撑座，底部加宽的多边形支撑结构在臂体全伸展状态下也能提供稳定的抗倾覆力矩边界，不需要额外增设复杂的辅助支撑件。臂体的运动逻辑围绕三个核心摆动关节加底座回转轴展开，大臂与基座之间的铰接点位承担主要的俯仰抬升动作，关节处采用加宽的双侧支承结构，铰接轴的受力跨度被合理拉大，在承载末端工件重量时，轴段所受的弯曲载荷能够均匀分散到两侧支承端面上，避免单点支承带来的局部应力集中问题。大臂与小臂衔接的中间关节同样采用对称式铰接布局，关节外侧预留了传动件与驱动元件的安装腔体，实际工程改造时可以在腔体内布置伺服驱动单元、减速组件或者连杆传动机组，腔体的轮廓尺寸按照常规中小功率驱动部件的外形边界做了预留，不需要对臂体主体结构做大量切削修改就能完成动力系统适配。小臂向末端延伸的段身采用渐变收窄的流线型轮廓，

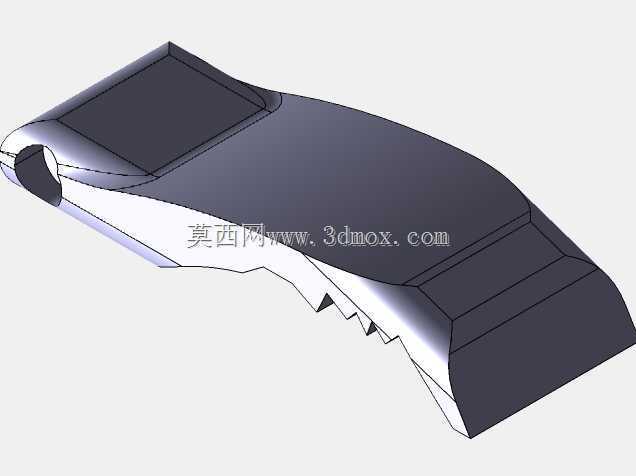

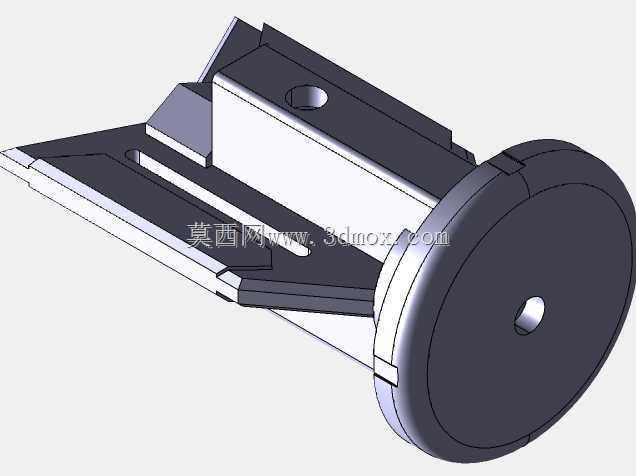

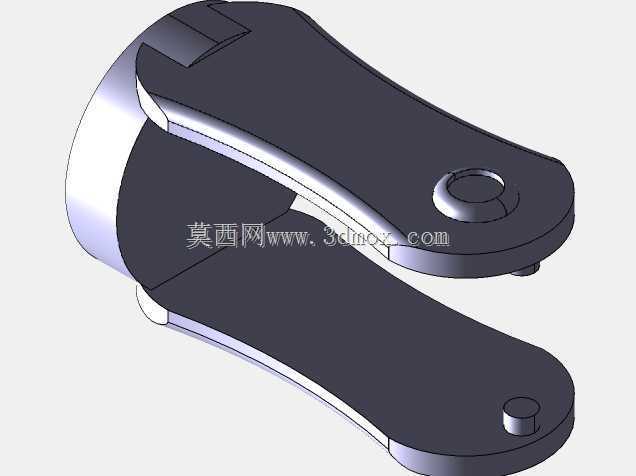

　　靠近腕部的位置截面尺寸逐步缩小，既控制了臂体前端的整体自重，也让末端动作的运动惯量明显降低，在高速点位移动时臂体的晃动余量更小，定位停顿后的稳定等待时间可以相应缩短。末端执行器采用平行夹爪式的构型设计，夹爪基座与小臂腕段通过法兰端面衔接，衔接位置的止口轮廓做了定位配合结构，更换不同开合行程的夹爪组件时，可以直接通过止口完成径向定位，再用紧固件锁附即可，适配不同尺寸规格的工件抓取需求时，末端模块的替换流程十分简便。夹爪的指段做了加长处理，夹持接触面预留了防滑衬垫的安装空间，抓取表面光洁的机加工零件或者薄壁工件时，既可以通过衬垫增大接触摩擦力，也能避免刚性指面直接压伤工件表面。整套臂体的外形轮廓在建模时充分考虑了工位周边的安全边界，

　　全臂伸展后的水平作业覆盖范围围绕底座回转中心形成环形作业区间，臂体向下俯探的最低位置不会与底座安装面发生碰撞，向上抬升的最高点位也预留了与上方防护栏、管线桥架的安全间距，大臂与小臂在极限弯折姿态下，两段臂身的相邻轮廓之间保留了足够的摆动间隙，即便加装外置的走线拖链、气动管路也不会出现运动夹滞问题。结构细节上，所有关节的铰接位置都设计了对应的端盖安装面，实际装配时可以在端盖内侧布置轴承、密封件与润滑储油空间，端盖与臂体的连接孔位按照圆周均布排布，锁紧后受力均匀，长期往复摆动也不会出现端盖松动偏移的问题。臂体的各段壳体采用一体化的加强筋布局思路，在臂身的内侧受力方向布置隐性的加强轮廓，既保证臂体在满载抓取时的整体刚性，

　　将臂端的挠度变形控制在工位允许的精度范围内，也不会因为额外增设外露筋条而剐蹭周边设备或者划伤操作人员。底座内部预留了充足的空腔，除了容纳底部的回转驱动组件，还可以将现场的控制线缆、气动软管从底座中心的通孔引入，沿臂身内部的走线通道一路延伸到末端夹爪，外部没有裸露的悬空管线，设备长期运行时管线不会随臂体反复弯折出现过早磨损，也避免了周边工件勾挂管线引发的故障。针对不同的现场工况，这套结构还具备很强的拓展性，底座的安装孔位间距按照通用工业机器人的安装标准做了适配，既可以落地正装，也能根据工位需求倒装在机架横梁上或者侧装在立板支架上，末端法兰的通用接口还可以替换成真空吸盘、焊接枪头或者检测探头，适配搬运、焊接、检测等不同的作业任务，整套三维结构把各部件的装配层级、配合关系与运动边界都清晰呈现，结构设计人员可以在此基础上完成驱动选型、刚度校核与工位布局验证，为后续的详细工程设计提供完整的三维结构参考。
