多轴铰接联动十字万向关节接头

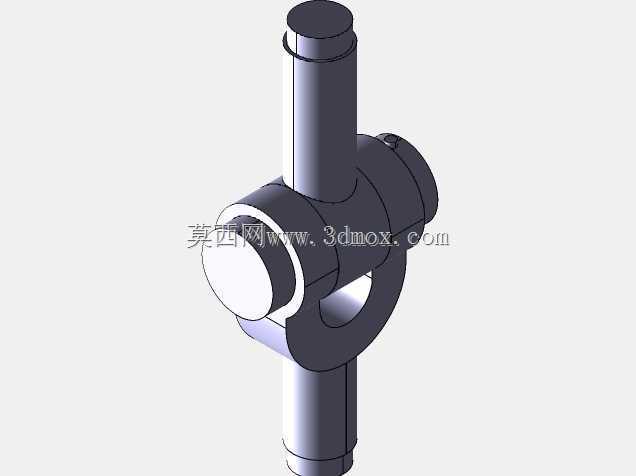

　　在工业传动系统、自动化执行机构、多自由度工装夹具以及可调式支撑装置的设计环节中，铰接类连接件往往是决定整套机构运动精度与负载寿命的核心部件。这套关节接头采用十字交叉轴配合双侧套筒的经典布局，主体由纵向贯通销轴、横向承载轴段、中部铰接环体以及两端配套锁紧衬套组成，所有零件均完成独立建模与装配约束，能够完整还原真实装配状态下的运动配合关系。从实际使用场景来看，这类接头常被布置在需要小角度偏摆补偿的传动链路末端，比如输送线的浮动压头、变位机的角度调节支臂、检测工装的自适应定位端，也可用于小型机械手的腕部过渡连接，用来抵消安装面之间的平行度误差，避免刚性连接带来的附加弯矩。设计过程中首先要确定的是铰接回转中心的位置，

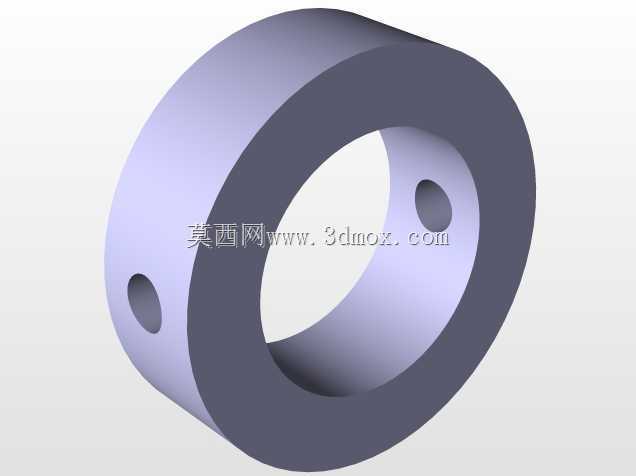

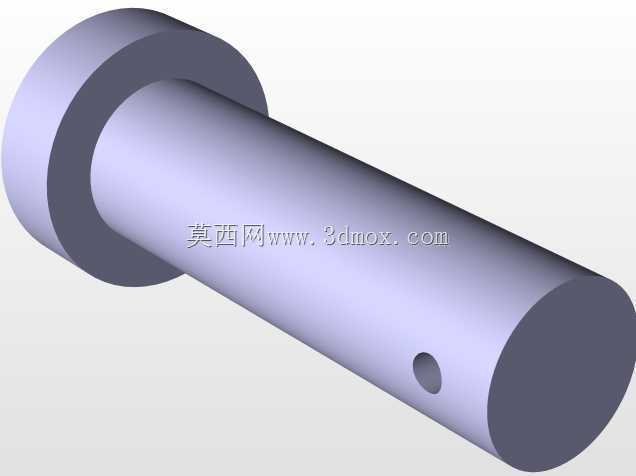

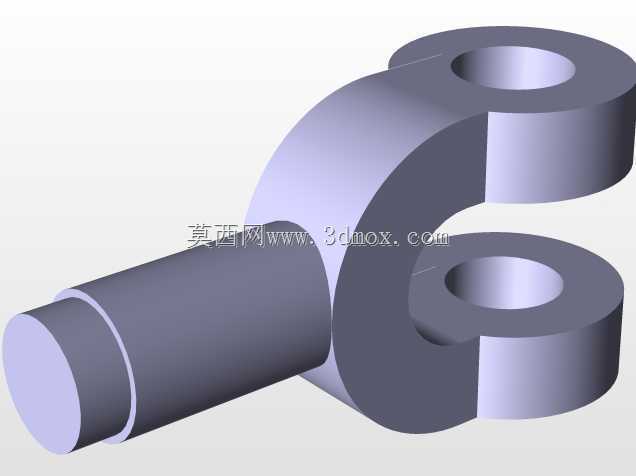

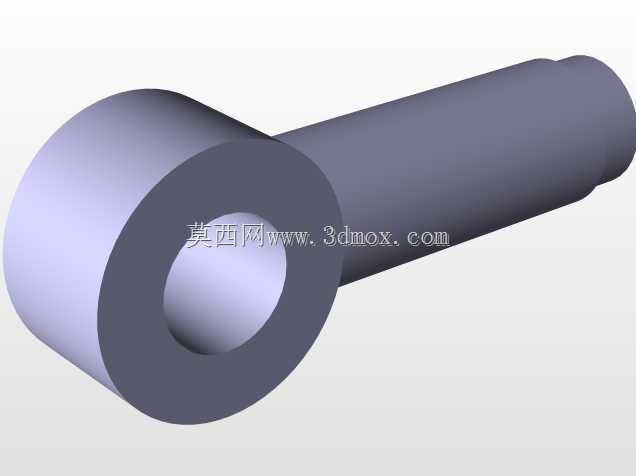

　　十字轴的两个轴线必须在空间中严格垂直相交，交点偏差会直接导致转动过程中出现卡滞，长期运行还会造成衬套偏磨。纵向销轴采用阶梯轴结构，上端设置轴肩用于轴向限位，下端伸出段可穿过配套支座的安装孔，通过端部紧固件完成锁固；横向轴段的两端圆柱面分别装入两侧套筒内孔，套筒外圆与外部连杆或执行件的对接孔配合，侧面预留的紧定螺钉孔可锁定周向位置，防止传动过程中配合面出现相对滑移。中部的环形抱夹结构是整个接头的承载核心，环体内腔与十字轴的轴颈过渡区域保留均匀间隙，既保证两个方向都能顺畅转动，又能限制轴件的径向窜动；环体下方的开口槽配合锁紧件可调整夹持预紧力，在需要手动锁止角度的工位上，拧紧锁紧件即可让铰接部位保持固定姿态，无需额外增加制动组件。

　　建模时所有配合面都按照基孔制公差思路预留了合理间隙，销轴与套筒的配合段长度经过匹配，过长会增大转动摩擦阻力，过短则会降低接触面积、加剧局部压强。安装边界方面，纵向销轴的上下伸出长度决定了接头在支座上的安装高度，横向套筒的外径尺寸对应外部连杆的内孔规格，整体外轮廓没有突出的尖锐结构，在紧凑安装空间内不会和周边管线、相邻机构发生运动干涉。零件的倒角与过渡圆角都按照实际加工工艺绘制，轴颈根部的圆角可以有效降低应力集中，避免交变载荷下出现断裂失效。整套装配体在运动仿真中可实现两个正交方向的独立摆动，摆动角度范围由环体内壁与轴段的接触位置决定，设计者可通过调整环体开口宽度来改变最大偏转角，适配不同工位的角度补偿需求。对于需要频繁往复摆动的工况，还可在套筒内孔预留润滑脂槽，装配时填入润滑脂来降低配合面磨损，延长维护周期。这种分体式装配结构也方便后期更换易损衬套，无需将整个接头从设备上完全拆解，降低了现场维护的工作量。
