交流稳压器铸造支撑臂结构设计

　　这款铸造支撑构件属于交流稳压供电设备内部的承载传力部件，在整套稳压装置里承担着分隔安装空间、固定核心功能模组、抵消设备运行振动载荷的作用。车间现场的稳压设备大多长期处于连续通电运行状态，内部的调压线圈、碳刷传动组件、伺服驱动模块排布紧凑，设备启停、电压调节动作过程中会产生持续的微幅振动，普通焊接支架在长期交变载荷下容易出现焊缝开裂、安装孔位错位的问题，采用一体铸造成型的支撑臂可以从坯料阶段就消除拼接焊缝的应力集中隐患，适配配电车间、工业产线供电端长期无人值守的运行工况。

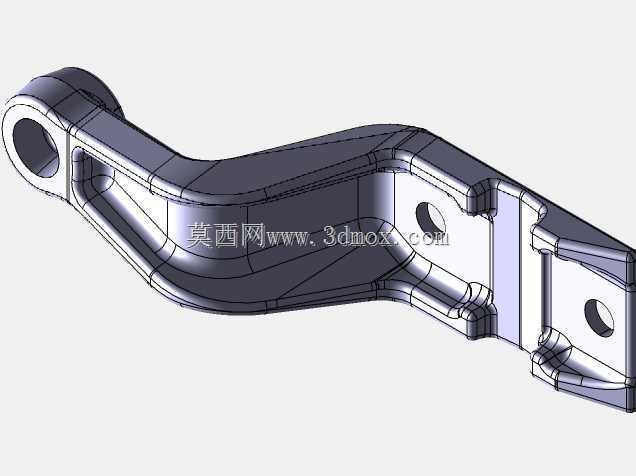

　　从结构受力逻辑来看，该构件整体采用变截面曲臂布局，左端设置大尺寸同轴铰接通孔，用于和设备柜体的固定基座形成回转或定位配合，孔位周边做了加厚凸台处理，铰接销轴穿装后，接触面的压应力可以均匀分散到凸台环形区域，避免长期承重后孔口出现椭圆变形。臂身中段顺着载荷传递方向做了下沉式凹槽设计，凹槽两侧保留连续的加强筋边，这种构型在不额外增加整体壁厚的前提下，大幅提升了臂身的抗弯曲、抗扭转刚度——稳压设备内部留给支撑构件的安装空间十分有限，如果采用等厚度实心臂结构，要么重量超标增加柜体整体负载，要么刚度不足在模组压紧后出现挠曲变形，凹槽加侧边筋的设计刚好在重量、刚度、安装空间三者之间取得平衡。臂身右端分布两个不同孔径的安装通孔，分别用于固定调压执行组件和外接接线端子座，孔位周边同样设置了局部凸台，螺栓锁紧时的压紧力不会直接作用在薄壁臂面上，防止装配后局部应力过大导致铸件出现微裂纹。

　　建模过程中首先要锁定的就是三个核心孔位的相对位置公差，左端铰接孔与右端两个安装孔的中心距、孔轴平行度直接决定了后续模组装配的同轴度，如果孔位偏移量超出允许范围，后续传动组件运行时会出现卡滞、偏磨的问题。铸件的壁厚过渡全部采用大圆角顺滑衔接，没有出现直角突变的结构，一方面是铸造工艺层面的要求：熔融金属充型时，圆角位置的金属流动更顺畅，不会在直角处形成涡流卷气，冷却凝固过程中壁厚均匀过渡也能避免局部热节过大，减少缩松、气孔等铸造缺陷的产生概率；另一方面从受力角度，圆角过渡可以切断应力传递路径上的集中点，设备运输过程中受到颠簸冲击时，冲击力可以顺着曲臂的弧形轮廓逐步耗散，不会在拐角位置出现应力峰值导致构件断裂。

　　安装边界层面，该支撑臂的外轮廓完全适配交流稳压器柜体的内部预留腔室，曲臂的弯曲弧度特意避开了内部走线槽和散热风道的走向，装配完成后臂身下方留有足够的空隙供低压信号线布设，臂身上方的平面可以承托调压模组的安装底板，不需要额外加装垫块调整高度。构件的所有非加工面都保留铸造拔模斜度，建模时已经同步考虑了铸件出模的方向，两端孔位、安装贴合面都预留了后续机加工的余量，铸件毛坯成型后，只需要对三个孔的内圆柱面、两端安装贴合端面进行铣削、镗孔加工即可达到装配精度要求，不需要对整个臂身做全表面加工，能够有效控制零件的加工成本。

　　在实际选型匹配时，这类铸造支撑臂不需要做额外的表面防护处理，铸件本身的材料阻尼特性比焊接钣金件更优异，能够吸收伺服调压机构动作时产生的高频振动，避免振动传递到柜体外壳引发共振噪音。构件的载荷校核重点集中在左端铰接孔的径向承载能力、右端安装孔的螺栓压紧承载力，以及臂身中段在两端固定后的中部抗弯挠度，建模时通过曲面加厚、筋位高度调整，可以在不改变外部安装接口尺寸的前提下，适配不同容量等级稳压器的载荷需求，容量偏大的机型可以适当加厚凹槽底部壁厚、加高侧边筋条，小容量机型则可以减薄壁厚控制整机重量，整个系列的构件外部安装孔位保持统一，能够实现柜体结构的通用化设计，减少不同机型之间的专用零件数量，降低后续备件储备的管理难度。
