交流稳压器上齿轮箱弧形防护壳体

项目分类:变压器/电感器 发布时间:2024-10-08 ID:779550
  • 交流稳压器上齿轮箱弧形防护壳体

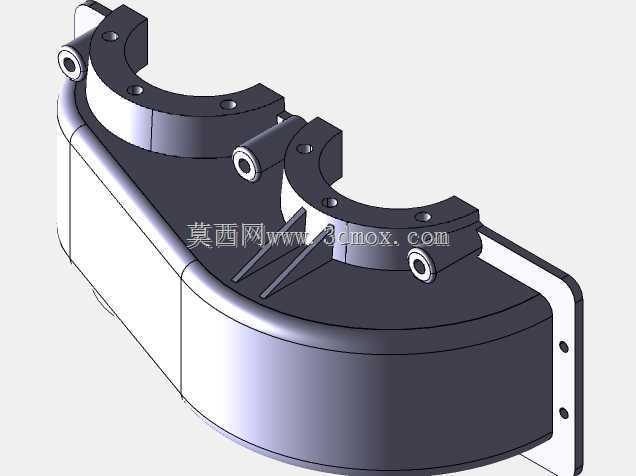

  交流稳压设备在长期带载运行过程中,内部调压传动机构需要在有限机柜空间内完成齿轮啮合、轴系支撑与位置保持,齿轮箱外壳并非单纯的外观遮盖件,而是承担传动边界约束、润滑环境隔离、外部异物防护以及装配定位的复合结构件。该壳体采用半包围弧形轮廓,整体顺着内部齿轮排布轨迹延伸,能够在不额外占用机柜直线安装空间的前提下,把多级齿轮传动段完整包覆在腔体内部。

  从现场装配角度看,壳体上沿分布有多组带孔凸台,这些凸台并非随意布置,而是对应上盖、轴承压板以及相邻传动模块的连接点位。凸台孔位在建模时需要与内部齿轮节圆、轴中心距保持严格的位置关系,一旦孔位偏差累积,装配后会出现齿轮侧隙不均、轴端压紧错位或箱体结合面翘曲等问题。壳体侧面预留的圆筒状接口可用于轴端穿出、观察检修或辅助限位,接口周边做了局部加厚,避免紧固件锁紧时薄壁区域产生应力集中。

  壳体外侧设置有纵向加强筋,筋条从上部安装凸台一直延伸至弧形主体壁面,主要作用是提高壳体在振动工况下的抗弯刚度。交流稳压器常布置在工厂配电间、楼宇供电侧或实验电源区域,设备运行时会伴随铁芯振动、调压电机启停冲击以及运输过程中的颠簸;若外壳仅采用等厚薄壁结构,长期使用后连接耳位容易产生微变形,进而影响齿轮啮合平稳性。加强筋与侧壁过渡处保留圆角,可减少铸造或加工过程中的应力突变,也便于后续表面处理时避免尖角积漆。

  底部平直侧壁与弧形主体形成明确的安装边界,端面上的小孔用于与下半箱体或机架侧板进行螺钉连接。设计时需要重点控制结合面的平面度,因为齿轮箱内部通常需要维持润滑脂存留空间,结合面不平会导致防尘、防漏油能力下降。弧形外壁则兼顾内部运动包络与外部机柜避让:内壁与齿轮最大回转轮廓之间保留均匀间隙,既防止运转干涉,又避免腔体过大造成结构臃肿;外壁曲率连续,在机柜内靠近线缆桥架、调压线圈支架等部件时,可减少尖锐棱角带来的装配干涉风险。

  在传动功能层面,该外壳把齿轮副与外部电气环境分隔开。稳压器内部存在碳刷、线圈、接线端子等部件,磨损产生的碳粉、灰尘以及维护时可能接触到的杂物若进入齿轮啮合区,会加剧齿面磨损并增大传动阻力。封闭壳体能够形成相对独立的机械传动腔,使调压动作在洁净、稳定的空间内完成。对于需要频繁自动调压的设备,齿轮箱壳体还承担噪声阻隔作用,连续壁面可削弱齿轮啮合噪声向机柜外部传播。

  建模过程中,弧形主体、安装凸台、侧接口和加强筋应作为同一壳体结构统筹处理。上部多个凸台的高度需要结合螺栓装入空间和扳手操作距离确定,过低会导致紧固件无法压紧,过高则会增加材料占用并可能触碰上方元器件。侧面接口的轴线位置应与内部传动轴或定位销保持同轴关系,接口壁厚向主体壁面逐渐过渡,避免载荷传递路径突然中断。底部连接孔之间的间距需匹配机架螺孔序列,孔边到壁缘保留足够安全距离,防止锁紧时边缘开裂。

  该类壳体适用于交流稳压器调压传动机构、环形齿轮传动组件以及小空间动力传递单元的防护与支撑。结构设计在保证齿轮包络的前提下,通过弧形外形压缩占地轮廓,通过多孔凸台实现多方向固定,通过加强筋提升动态刚度,能够满足配电设备内部紧凑安装、长期低维护运行和传动机构稳定防护的工程需求。
