胜美达CRDH50D20贴片功率电感三维结构

　　该模型还原的是一款表贴式功率绕线电感，整体采用低矮扁平的封装轮廓，主体磁芯区域近似圆形，外部由塑封或磁性包覆结构形成多边形基座，两侧伸出可回流焊接的金属端子，适合在高密度电路板上进行自动化贴装。

　　从实际使用场景看，这类器件常见于DC-DC电源输出滤波、Buck/Boost储能、车载电子控制板、工业控制模块以及通信终端的电源链路中。它的核心作用不是简单“通直流、阻交流”，而是在开关电源周期内完成储能与释能，并与输出电容共同抑制电流纹波。选型时结构工程师往往不只关注感量，还要结合饱和电流、温升电流、直流电阻、开关频率和PCB铜箔散热条件综合判断。

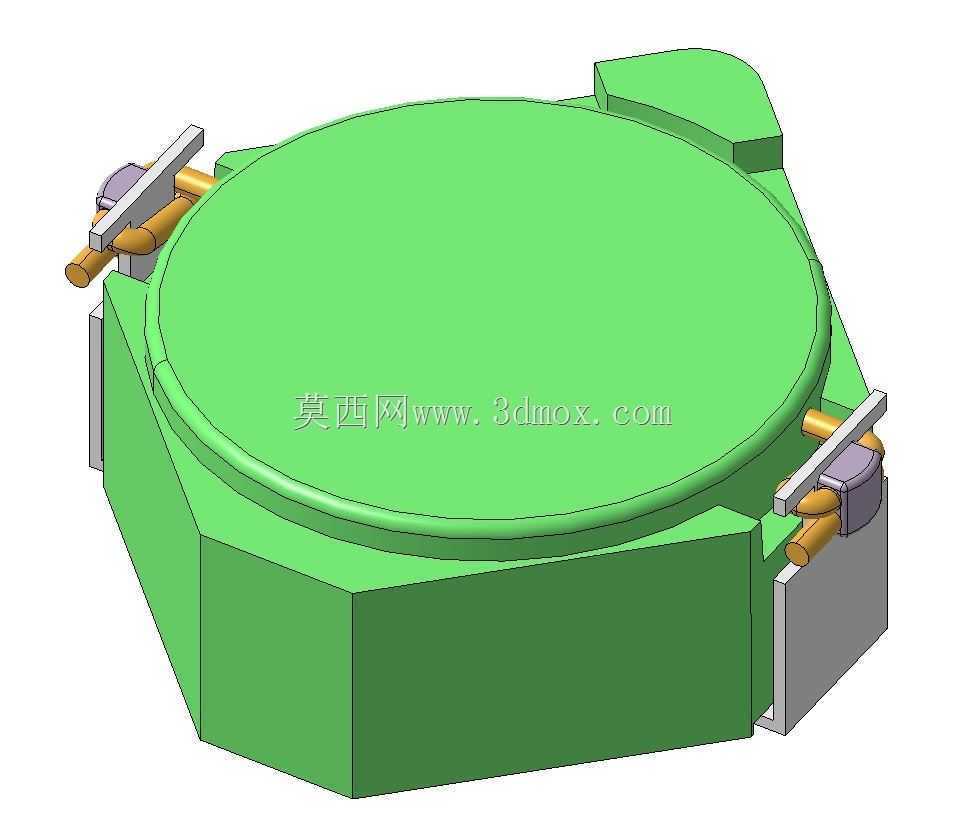

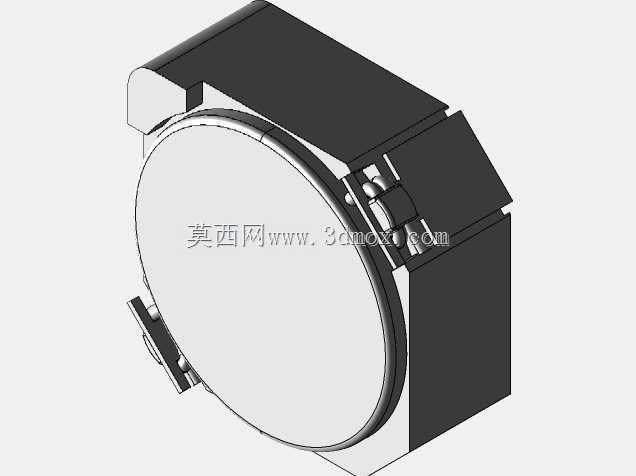

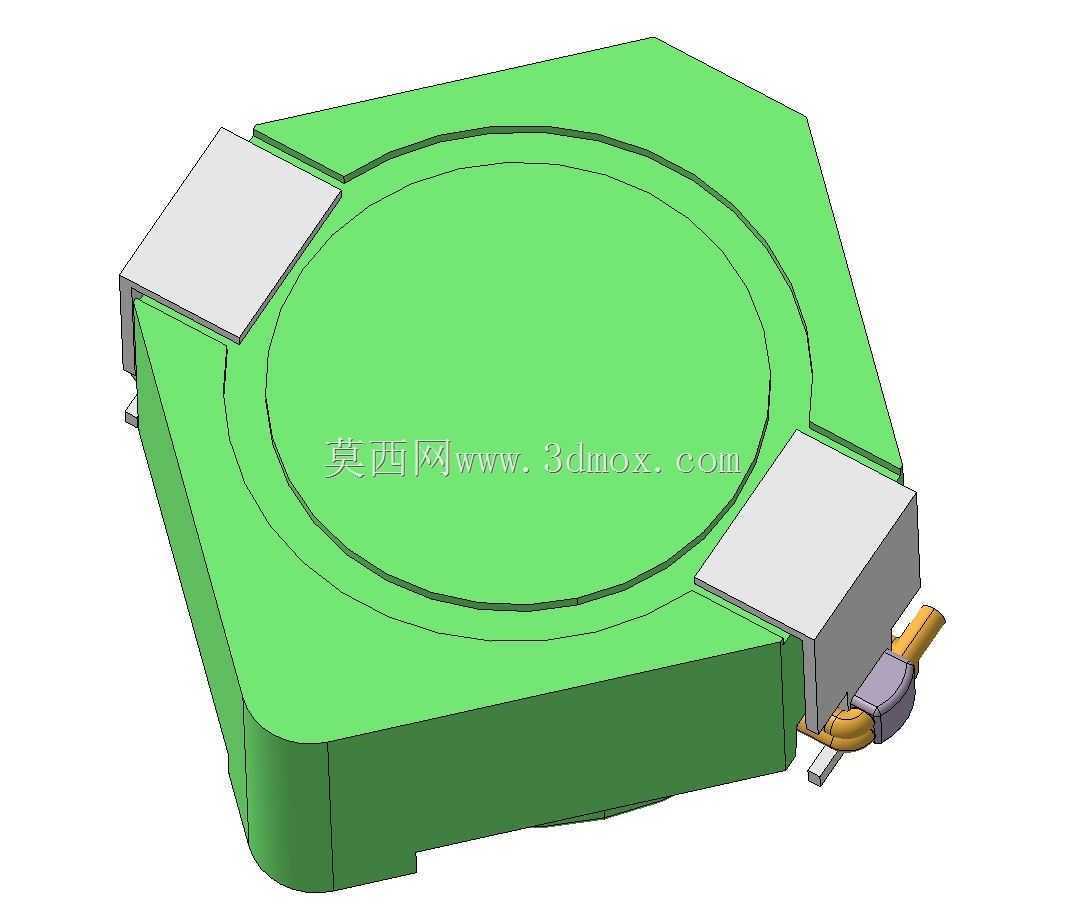

　　模型在外形表达上突出了几个关键结构：中央大面积圆形区域对应磁体与绕组包覆区，能够在有限高度内争取较大的磁路截面；底部切边和侧向定位面使器件在料带包装、吸嘴拾取以及焊盘对位时具有更稳定的姿态；两端金属端子从本体侧面延伸至底面，形成典型的表贴焊接路径。这样的端子形式有利于降低寄生电阻，也让焊接后的焊点能够从侧面或板边被检查。

　　尺寸边界是该类元件建模时最容易被忽视的部分。图纸给出的最大外形约为5.0mm×5.0mm×2.2mm，属于小尺寸电源电感。建模时不能只按标称长宽高绘制一个方块，而应保留圆角、切角、端子折弯和顶部局部凸起等特征。圆形主体与多边形底座之间的过渡、端子伸出长度、底面共面性，都会直接影响PCB封装建立、器件干涉检查以及贴装程序编制。若在整机堆叠阶段忽略顶部轮廓，后续屏蔽罩、外壳肋板或相邻高器件可能发生压接干涉。

　　设计思路上，这种结构兼顾了磁性能与装配可靠性。低矮本体有利于控制板面占高，适合薄型控制盒和紧凑电源模块；宽大的磁体区域可在相同占板面积下提升储能能力；外露端子则承担电气连接、机械固定和部分散热通道三重作用。工作时绕组产生的热量可通过端子传导至PCB铜皮，再由铺铜区域扩散，因此板级设计中焊盘面积、过孔布置和铜厚都会影响器件的实际温升表现。

　　对于三维建模人员，还原该元件时应优先保证装配基准，而不是追求无关细节。底面需要作为贴装基准面，端子底部与PCB接触区域应保持同一平面；本体两侧端子的中心距、外轮廓最大尺寸和顶部高度应与推荐封装一致；磁体包覆部分可按连续实体处理，但圆角和侧向缺口不能随意删除，因为这些特征会影响视觉核对和碰撞检测。若用于设备整机模型，还应在电感周围保留必要的拾取空间、焊接返修空间以及热扩散空间，不宜把电容、屏蔽夹或结构件紧贴端子根部布置。

　　从工程协作角度看，这类小型磁性元件虽然结构不复杂，却经常在PCB装配、结构堆叠和EMC整改之间产生联动。电源布局中，电感靠近开关IC可缩短高di/dt回路，但过于贴近连接器、屏蔽壁或敏感信号线路时，又可能带来耦合干扰。三维模型的价值就在于把磁性本体、焊接端子、高度轮廓和周边禁布关系提前暴露出来，使结构、硬件和工艺人员在样机加工前完成空间校核，减少后期因封装偏差、器件过高或焊点不可检导致的返工。
