交流稳压器传动轮辐式运动轮圈

　　该轮圈属于交流稳压设备内部运动调节机构中的轮式零件，整体采用轮缘、轮辐与中心轮毂一体化的结构形式，主要承担转动传递、限位导向以及机构动作支撑等功能。在稳压设备运行过程中，电压调节部件往往需要通过连续或小角度转动来改变接触位置、传动比或张紧状态，轮圈作为运动链中的外露回转件，需要在反复转动中保持轮廓稳定、转动顺畅，并与相邻轴系、支架或传动带保持可靠配合。

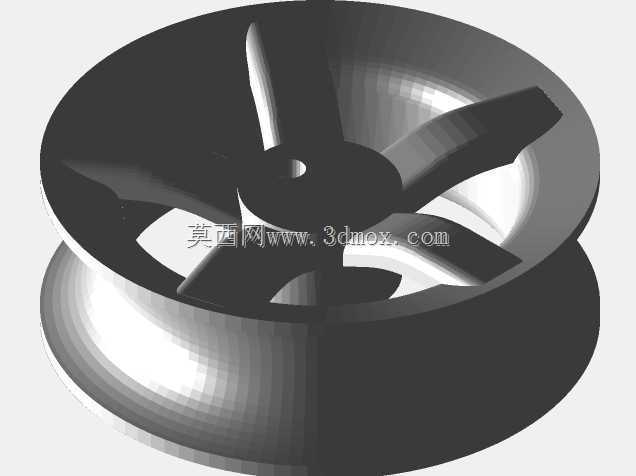

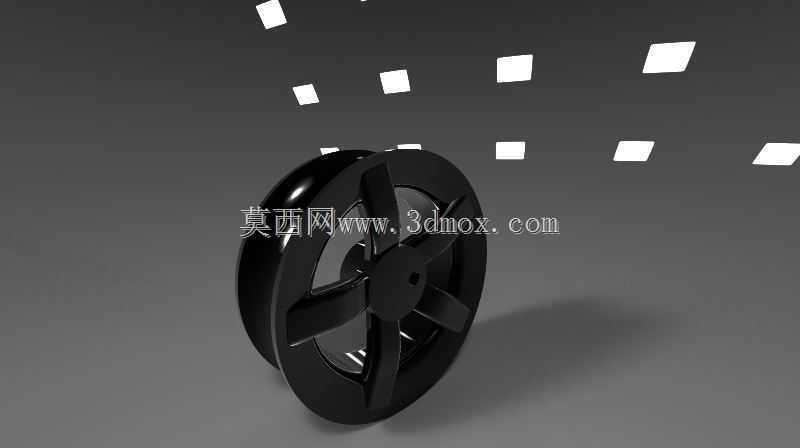

　　从结构布置看，外侧为较宽的环形轮缘，轮缘截面具有明显厚度，能够提供足够的接触面积和抗弯刚度。轮缘表面可作为摩擦传动、带传动或手动调节的作用面，在承受侧向压力时不易产生明显变形。中部采用多根放射状轮辐连接外缘与中心轮毂，轮辐并非简单薄板，而是具有一定宽度和立体过渡的加强结构，能够在减轻整体质量的同时保留较高的扭转刚度。相比实心圆盘，这种辐条式结构减少了材料堆积，降低了转动惯量，使调节动作更轻快，也有利于成型过程中控制收缩和应力集中。

　　中心区域设置轮毂和轴孔，用于与转轴或定位轴配合。轴孔周围材料相对集中，可承受键连接、紧定螺钉连接或过盈配合带来的局部载荷。轮毂与轮辐之间采用圆滑过渡，避免在启停、换向或频繁微调时出现应力突变。对于稳压设备这类常处于长期待命、间歇动作状态的产品，回转件不仅要满足静态装配要求，还要考虑长期使用后的磨损、松动和偏心问题，因此中心孔同轴度、轮缘圆度以及端面平整度都会直接影响机构运行噪声和调节手感。

　　设计这类轮圈时，首先要明确它在整机中的运动方式。若轮缘外侧参与摩擦传动，应重点控制外径、轮缘宽度和表面粗糙度，使接触压力均匀分布；若用于带传动，则需校核轮缘直径与包角关系，保证传动过程中不打滑、不脱带；若作为手动调节轮使用，则轮缘直径应兼顾操作力矩与安装空间，较大的外径可以降低手动操作力，但会占用更多箱体内部空间。轮辐数量和截面形状需要在刚度、质量与外观之间平衡，过少的轮辐会导致轮缘支撑不足，过多则增加质量并限制结构简化。

　　安装边界方面，轮圈的轴向厚度决定了其在支架之间的占位宽度，设计时需要为轴端固定件、垫圈、锁紧螺母或卡扣留出装配余量。外径方向应与箱体侧壁、调压组件、接线端子及其他运动件保持安全间隙，尤其在设备振动或轮圈存在微小径向跳动时，不能发生擦碰。中心轴孔尺寸要与转轴公差匹配，既要保证装配便利，又不能因间隙过大造成回转晃动。若轮圈侧面还承担轴向定位作用，则端面与轴线的垂直度需要纳入建模和加工校核，防止轮圈在旋转过程中产生偏摆。

　　在三维建模过程中，应优先建立回转基准轴线，再以该轴线为中心绘制轮缘、轮毂和轮辐轮廓。轮辐适合采用阵列方式生成，并在与轮缘、轮毂交接处添加圆角或拔模特征，使载荷传递路径更加连续。对于需要注塑或压铸成型的方案，还要考虑壁厚均匀性，避免厚大截面与薄壁辐条连接处产生缩孔；对于机加工方案，则应关注外圆、端面和内孔的装夹基准统一，减少二次装夹带来的同轴度误差。

　　该零件虽然结构不复杂，但在交流稳压器中直接关系到调压机构的动作可靠性。合理的轮缘宽度、轮辐布局和中心配合设计，可以使转动过程平稳、受力明确，并在有限的设备空间内兼顾强度、质量与装配维护需求。
