集成斜齿轮传动的阶梯式主轴结构

　　该轴系零件将动力输入轴段与斜齿传动齿轮整合为一体，在中小功率传动箱、交流稳压设备的调压驱动机构、轻工输送设备以及小型变速单元中十分常见。实际装机时，这根轴既要承担齿轮啮合产生的径向与轴向载荷，又要通过两端轴颈完成回转支承，并借助轴端结构对接驱动源或执行构件，因此建模过程中每一处轴径过渡、齿向角度和端面特征都直接影响后续装配与运转表现。

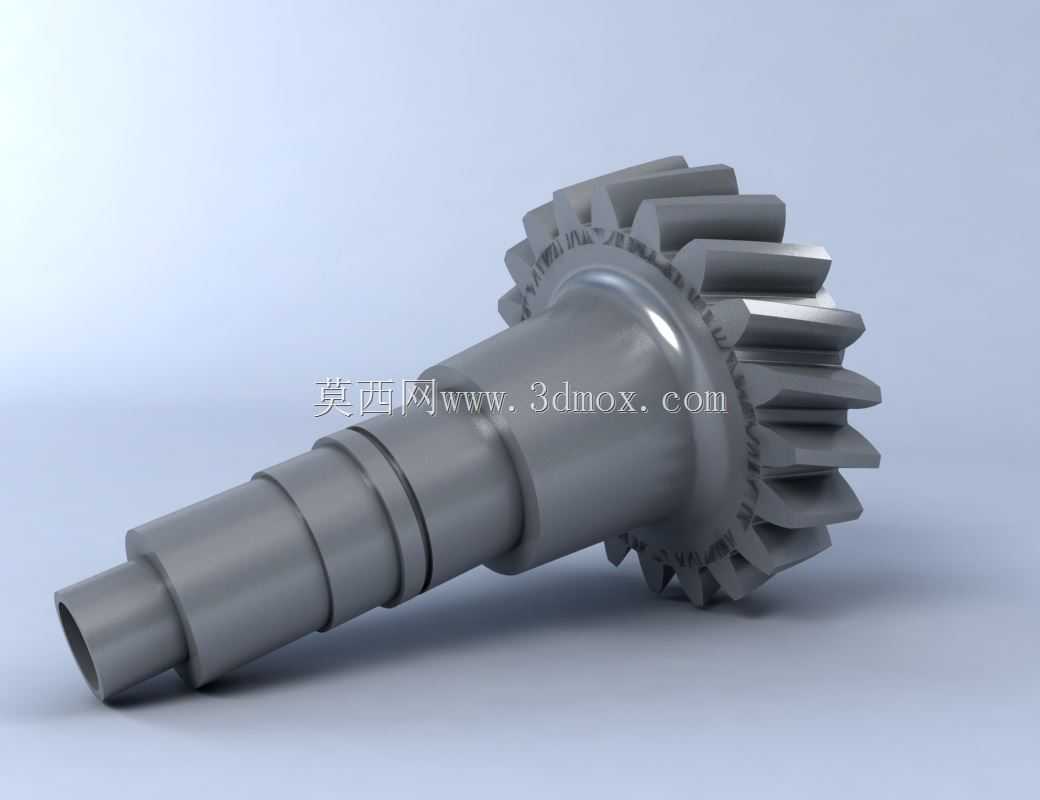

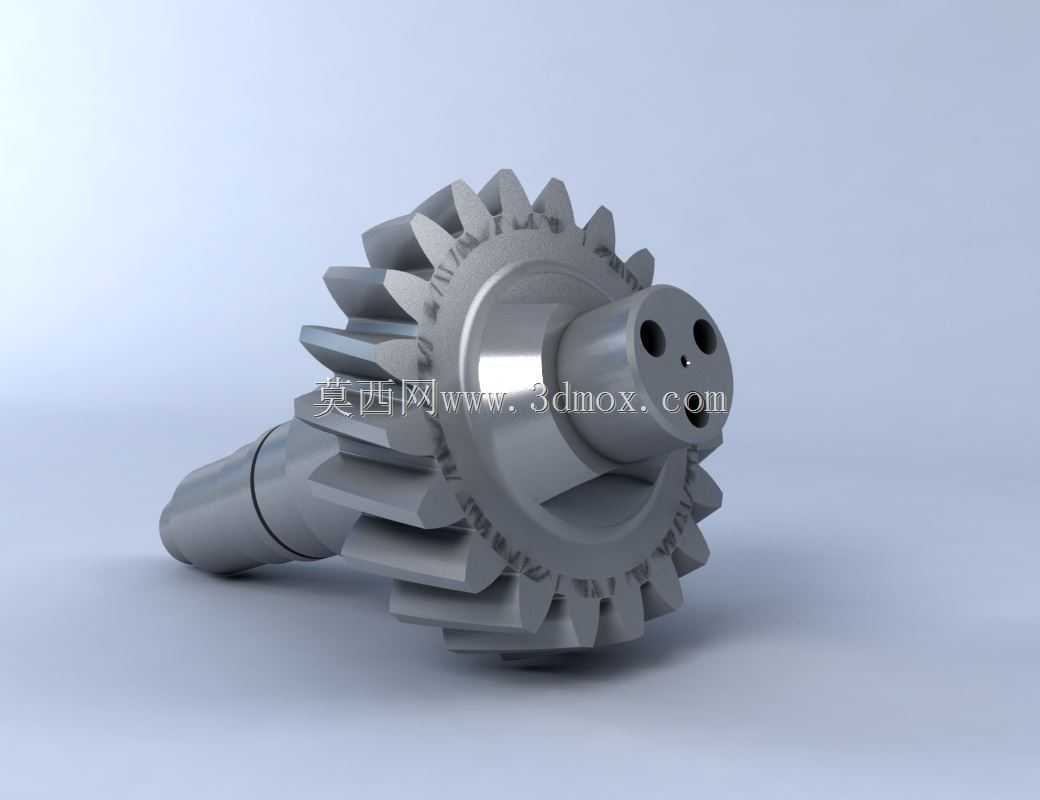

　　从结构布局看，零件采用多段阶梯轴形式。左端为逐级收窄的圆柱轴段，可依次布置轴承、定位套筒、密封件或联轴器，轴肩高度按照轴承内圈定位需求设置，既保证装拆时轴承能通过相邻轴面，又能在受轴向力时提供足够支承面。齿轮位于轴身偏右位置，采用斜齿圆柱齿轮形式，轮齿沿圆周均匀分布，齿向带有明显螺旋角。相较直齿，斜齿在啮合时会先由齿端逐步接触再扩展至全齿宽，传动冲击更小、重合度更高，适合转速较高或要求运行平稳的场合；同时斜齿会产生轴向分力，这也是选型配对轴承、确定箱体止推面时必须校核的要点。齿轮右侧仍保留短轴颈与轴端结构，轴端开设的小孔可用于锁紧、定位销连接或附件固定，端部外圆则可作为第二支承位或输出连接位。

　　建模时通常先以回转轴线为基准建立各段轴径，统一保证同轴度，再在齿轮坯体上完成轮齿切制。齿根与轮辐、轴身交接处需要保留圆角，避免热处理和交变载荷下在齿根或轴肩位置形成应力集中。各轴段长度并非随意确定：轴承位宽度要与所选轴承宽度、挡圈和套筒厚度匹配；齿轮两侧到支承点的跨距会影响轴的挠曲，进而影响齿面接触斑迹；轴端伸出长度则受联轴器、带轮或锁紧螺母安装边界限制。若轴系布置在箱体内，还需核对齿轮顶圆与箱体内壁、润滑空间以及相邻齿轮的安全间隙，防止运转时发生干涉。

　　在功能实现上，该零件承担扭矩传递与运动转换双重作用。动力由一端轴段输入后，通过轴体传到一体齿轮，再与配对齿轮啮合输出转速和转矩；由于齿轮与轴为整体结构，不存在键连接松动或齿轮相对轴体偏移的问题，传动刚性更好，适合布局紧凑、装配空间有限的机构。轴上各加工面的精度要求并不相同：与轴承配合的轴颈通常要求较高尺寸精度和较低表面粗糙度，齿轮安装所在轴段则需保证齿圈与轴线的位置关系；非配合外圆可按一般回转面处理，以控制加工成本。

　　从安装边界看，整根轴沿轴向装入箱体或支架时，需要依靠阶梯轴肩确定轴承和齿轮的轴向位置。斜齿轮产生的轴向力方向取决于转动方向和螺旋旋向，因此在成对使用角接触轴承、圆锥滚子轴承或设置止推结构时，应让载荷传递路径清晰落到箱体上。轴端孔位若用于锁紧，应保证锁紧件压紧后不超出轴端安全长度；若用于销连接，则需核对销孔与配合件孔位的相位关系。润滑方式也会影响结构细节：油浴润滑时齿轮直径和浸油深度要与箱内油位协调，脂润滑则常需在轴承附近预留密封和挡油结构。

　　三维建模完成后，可直接用于轴系干涉检查、齿轮啮合校核、工程图生成以及加工工艺讨论。通过模型能够直观检查轮齿与轴肩、轴承、套筒、箱体壁板之间的空间关系，也能在装配层级中验证轴系沿轴线装拆的可行性。对于设备选型人员而言，这种一体式齿轮主轴结构紧凑、零件数量少、回转刚度高；对于结构设计人员而言，重点则在于把齿宽、螺旋角、轴径阶梯、支承跨距和轴端连接关系统一到同一轴线基准上，使模型既能反映真实零件形态，也能服务后续制造与装配。
