VR6发动机I-Beam重型连杆结构

　　该连杆面向大众3.2L 24V VR6发动机的高马力与增压改装工况，采用I-Beam工字梁杆身构型，是曲柄连杆机构中连接活塞销与曲轴曲柄销的核心传力零件，在爆发压力、往复惯性力与离心载荷共同作用下完成活塞往复运动到曲轴旋转运动的转换。

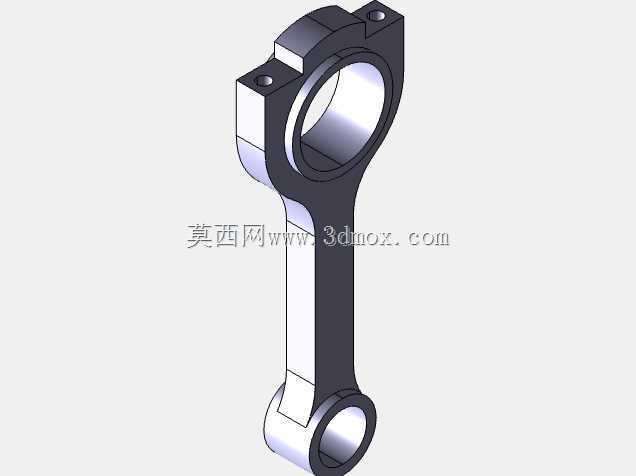

　　从整机布置看，VR6采用窄夹角V型布局，两列气缸共用一个缸盖，连杆在曲轴上的轴向排布空间比常规V6更紧凑，因此杆身与大端轮廓必须严格控制侧向包络，避免运转中与缸体、曲轴平衡块及相邻连杆发生干涉。模型完整保留了大端斜切/平切结合面、连杆盖、螺栓凸台、小端衬套区域以及杆身过渡圆角，结构表达适合用于发动机装配校核、运动包络分析和改装方案评审。

　　大端围绕曲轴曲柄销设计，内孔用于安装轴瓦，端面与轴瓦定位、曲轴轴向间隙控制相关；连杆盖通过两枚高强度螺栓与杆身锁紧，螺栓孔周围设置加厚凸台，以分散预紧力和燃烧冲击载荷。大端外侧轮廓在保证刚度的同时做了局部减重，靠近曲轴旋转路径的位置需要重点核对最小间隙，尤其在增压后峰值气缸压力升高、曲轴扭振和连杆横向摆动加剧时，边界尺寸不能只按静态装配判断，还要结合曲轴转角逐点检查。

　　小端通过活塞销与活塞连接，内孔通常布置衬套，顶部和两侧形状需要避让活塞销座、活塞内腔以及油束回流区域。小端与杆身之间采用大圆角过渡，目的是降低应力集中；在高转速工况下，小端承受活塞销的往复挤压和杆身传递的拉压交变载荷，圆角、壁厚和衬套配合长度直接影响疲劳寿命。

　　杆身采用I-Beam截面，是高负荷连杆常用的结构思路。相较普通平板式杆身，工字梁在中性轴附近保留材料较少，而在弯曲主受力方向布置上下翼缘，能够在质量受控的前提下提高抗弯刚度。VR6增压应用中，连杆不仅承受压缩爆发压力，还会在排气上止点附近承受较大拉伸惯性力，因此杆身翼缘厚度、腹板宽度以及拔模过渡都需要兼顾刚性和韧性。模型中的杆身沿长度方向呈连续变截面，从大端到小端逐步收窄，符合锻造成形和载荷递减的工程逻辑。

　　润滑与装配边界同样需要在设计时考虑。大端轴瓦依赖曲轴油道供给压力润滑油，小端衬套可通过杆身油孔或活塞销间隙获得润滑；若用于强化机型，油孔位置不能开设在高应力区，孔口应圆滑过渡。连杆螺栓的装配方向、扳手空间和大端盖定位方式，也会影响总装时曲轴后装工艺以及维修拆解路径。

　　在实际发动机开发中，连杆外形尺寸并非孤立确定。大端孔径受曲柄销直径限制，小端孔径受活塞销直径限制，中心距则由缸体高度、冲程、活塞压缩高和燃烧室几何共同约束。杆身宽度不能侵入缸套下部，大端旋转外径不能撞击缸体曲轴箱隔墙，螺栓凸台还需与曲轴平衡块保留动态间隙。对于VR6这类窄夹角发动机，相邻气缸连杆可能共享较窄的曲轴轴向区间，大端侧面厚度、倒角和连杆盖形状都要纳入整机干涉检查。

　　建模时应重点保证大端剖分面、螺栓孔轴线、小端孔轴线与大小端中心距的一致性；杆身曲面过渡应连续，避免出现尖角和断面突变。用于有限元分析时，可在大端内孔施加曲柄销约束、小端内孔施加活塞销载荷，并分别校核最大爆发压力压缩工况和最高转速拉伸工况；用于运动分析时，则应将连杆作为曲轴、活塞组件的一部分，核对全转角范围内的包络轨迹。整体结构体现了高负荷发动机连杆在紧凑布置、疲劳强度、装配工艺和增压可靠性之间的平衡。
