XL型22齿同步带轮传动构件

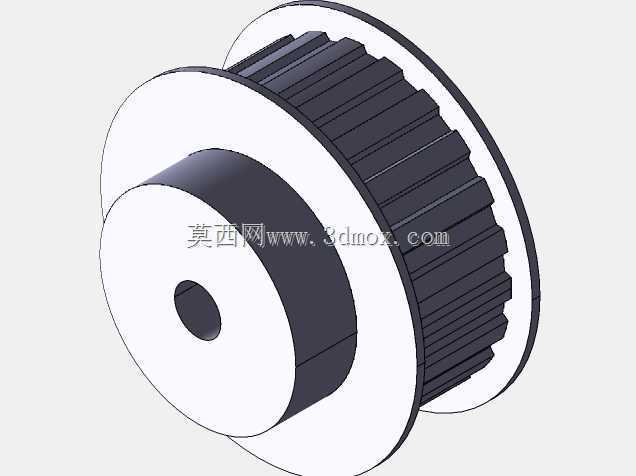

　　在做小型输送线、桌面式分拣机构或者轻工类辅机的传动布局时，XL节距的同步轮是很常用的一档规格。这个22齿带轮的建模思路，首先是围绕XL梯形齿同步带的啮合关系展开的：轮齿部分按照XL齿距5.08mm的节线参数排布22个齿，齿顶、齿根和齿侧的过渡都做了和带齿贴合的轮廓，保证皮带包覆后不会出现齿顶顶撞或者齿侧间隙过大的问题。轮体两侧带挡边凸缘，这部分结构的作用是约束同步带在运转过程中的轴向窜动，尤其是当带轮安装在悬臂轴上、两带轮平行度存在小幅偏差的时候，挡边可以避免皮带在高速往复或者启停冲击下从轮面滑脱，挡边的外径比带轮齿顶圆高出合适的余量，既不会和皮带侧边发生剧烈摩擦，也能起到可靠的限位作用。轮毂部分采用单侧凸起的台阶式结构，

　　中心加工出贯通的轴孔，用于和驱动电机输出轴或者从动转轴配合；轴孔端面预留了紧定螺钉的安装位，装配时可以从轮毂径向锁死轴和轮体，传递扭矩的时候不会出现相对转动，这种锁紧方式在中小载荷的同步传动里拆装非常方便，不需要额外做胀套或者键槽的复杂加工，成本和装配难度都更低。从实际使用场景来看，这类带轮常配对安装在交流稳压设备的调压驱动机构、小型包装辅机的进给轴、3C检测设备的平移模组两端：一端装在伺服或步进电机轴上作为主动轮，另一端装在从动辊轴上，中间套上对应宽度的XL同步带，把旋转运动转换成精准的直线进给，因为同步带属于啮合传动，没有滑动打滑的问题，传动比可以保持恒定，在需要定距送料、位置重复定位的工位里，比平带传动的精度要稳定很多。

　　建模的时候先绘制带轮的轴向回转剖面，把轮毂长度、轮缘宽度、两侧挡边的厚度和高度、轴孔直径这些回转特征通过旋转生成基础坯体，之后在齿圈的圆周方向切出单个梯形齿槽，再沿圆周阵列22份得到完整的齿形，齿根位置做了小的圆角过渡，避免热处理或者受力的时候在齿根处产生应力集中。安装边界上需要重点核对几个尺寸：首先是带轮的总宽度要和所选同步带的宽度匹配，轮面的有效齿宽要比带宽略大，保证皮带整个宽度都能和轮齿啮合；两侧挡边的最大外径要在设备侧板的开孔范围内，穿轴安装的时候挡边不能和侧板、轴承座发生干涉；轮毂凸起侧的轴向长度要留出电机轴插入的深度，紧定螺钉的位置要对准轴上的平面坑位，锁紧紧定后轮体的端面跳动要控制在公差范围内，

　　不然高速运转时会带动皮带产生周期性的张紧力波动，加剧皮带磨损。和齿轮传动相比，这种同步带轮不需要润滑，传动噪音低，两轴的中心距可以根据布局灵活调整，张紧轮也很容易布置；和链传动相比，它的运转速度更高，没有多边形效应带来的速度波动，非常适合中低载荷、要求传动平稳的自动化工位。在整机装配校核时，还要确认两配对带轮的轮齿端面处于同一平面，偏差过大会让皮带单侧受力，侧边持续摩擦挡边，短期内就会出现皮带起毛、断齿的故障；轴孔和转轴的配合选过渡配合即可，既方便手工敲装，也不会在运转时出现轮体偏心。整个模型把带轮的齿形、挡边、轮毂、轴孔、紧定孔这些实际加工和装配需要的特征都完整还原，结构设计人员在做传动选型、布局干涉检查的时候，可以直接调用核对安装空间，也能基于这个基础模型调整轴孔直径、轮毂长度、齿宽参数，衍生出不同安装需求的同系列带轮。
