动力总成储油密封壳体结构设计

　　这款壳体部件主要应用在中小功率内燃动力总成的下部区域，承担储存润滑介质、封闭曲轴箱下部空间、阻隔运行过程中润滑油飞溅外泄的核心作用，同时壳体底部的沉腔结构可以承接动力部件运行过程中磨落的金属碎屑，配合放油螺塞结构可完成定期的润滑油更换与杂质清理，避免磨屑随润滑油循环进入轴瓦、活塞配合面造成异常磨损。从实际装机的工况来看，该壳体需要承受润滑油长期浸泡带来的溶胀影响，同时要适配动力总成运行时的宽幅温度变化，常温下密封面不能出现渗油问题，低温冷启动时壳体材质不能因脆性提升出现开裂风险，车辆或设备行驶过程中带起的碎石飞溅也不能对壳体薄壁区域造成击穿损伤。

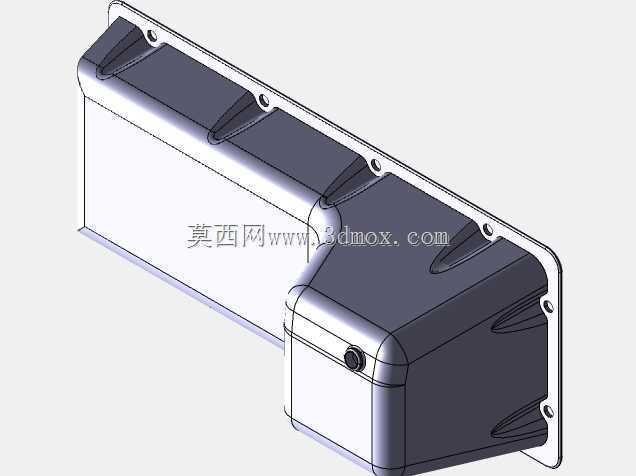

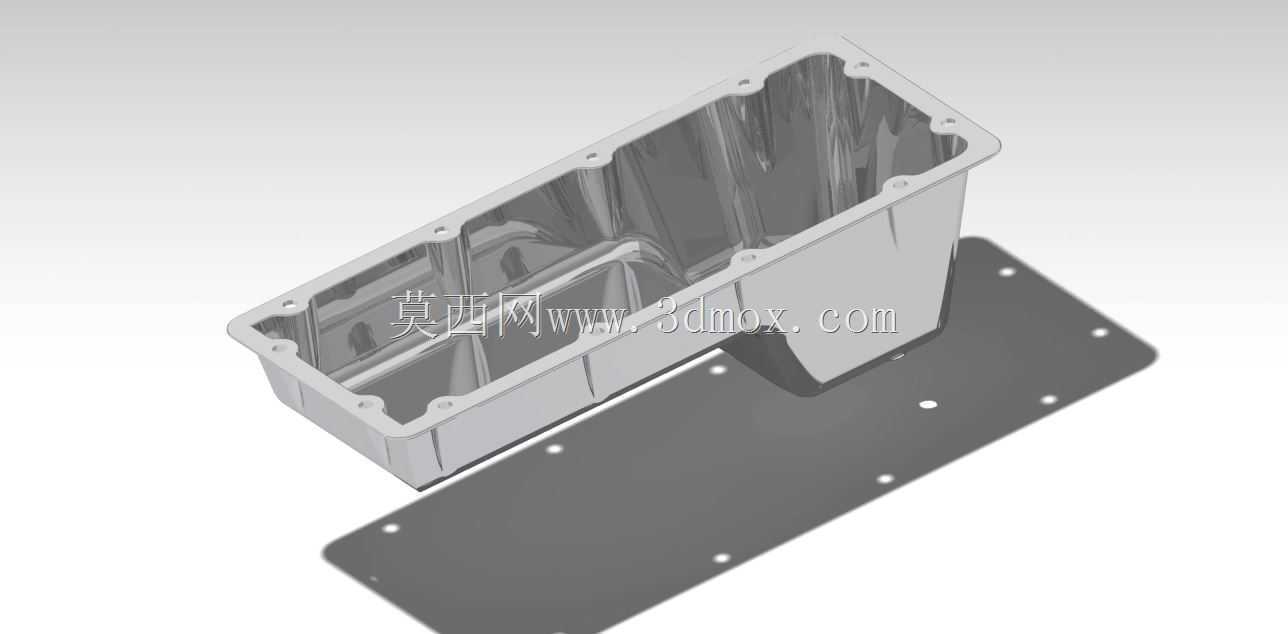

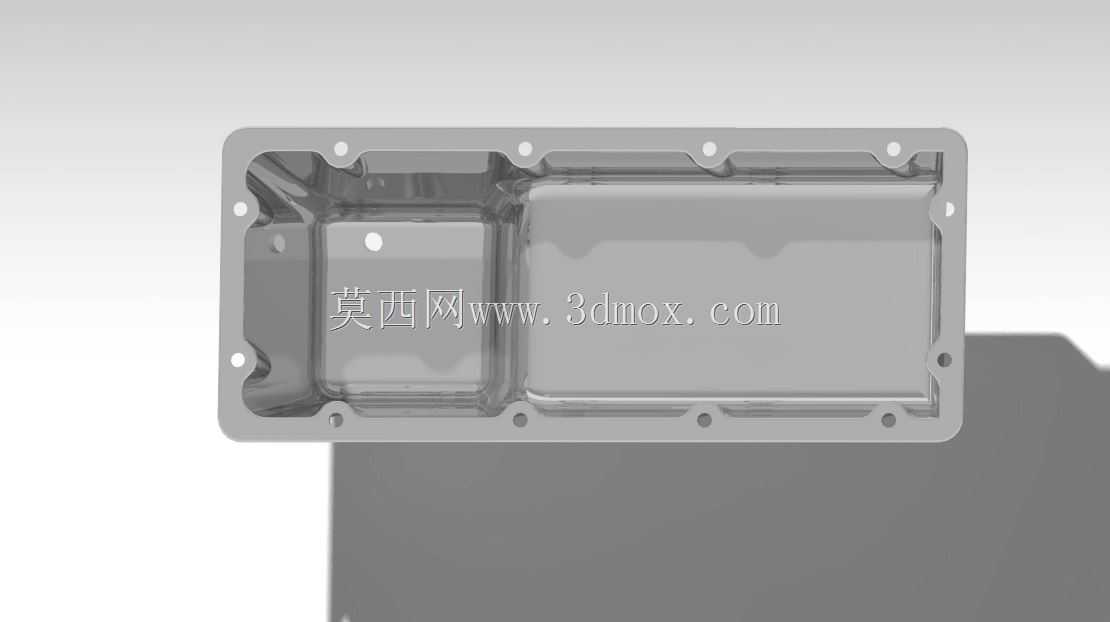

　　设计阶段首先要匹配上部缸体的安装孔位布局，沿壳体法兰周向均匀布置的安装孔，孔位公差控制在±0.1mm范围内，保证与缸体结合面的对齐精度，法兰面整体平面度要求控制在0.05mm以内，装配时配合耐油密封垫即可实现可靠密封，避免后期出现渗油隐患。腔体内部做了分区式的结构设计，一侧的浅腔区域对应曲轴平衡块的运动轨迹，预留足够的运动避让空间，避免曲轴高速运转时与壳体内壁发生运动干涉；另一侧的深腔区域作为润滑油的主要储存空间，容量经过测算可以满足该动力总成额定工况下的润滑循环油量需求，同时深腔的最低位置预留了放油螺塞的安装螺纹孔，保证换油时腔内残油可以完全排空，减少旧油残留对新润滑油性能的影响。

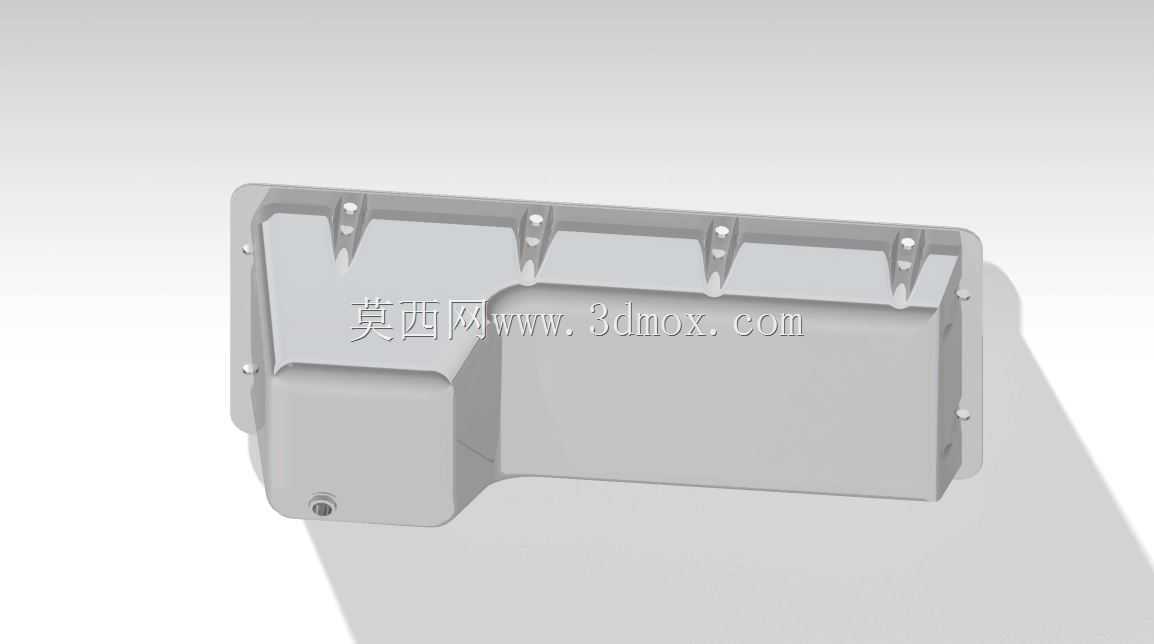

　　壳体的壁厚设计做了差异化处理，法兰安装区域因为要承受螺栓锁紧的压紧力，壁厚做了局部加厚，避免螺栓锁紧时法兰出现变形导致密封失效；腔体主体区域在保证结构刚度的前提下适当减薄，控制整体部件重量，同时在腔体内部的转角位置布置了加强筋结构，既可以提升壳体整体的抗振性能，减少动力总成运行时的壳体共振噪音，也可以引导润滑油回流，让飞溅到壳体内壁的润滑油顺着筋板快速回流到油池区域，避免局部积油。安装边界方面，壳体整体的外轮廓尺寸完全适配对应动力总成的下部安装空间，法兰外侧没有突出的结构，不会与周边的副车架、悬置支架等部件发生装配干涉，壳体下部的最低点距离安装基准面的高度经过校核，满足设备通过性要求，不会因为离地间隙过小造成日常使用过程中壳体被路面凸起剐蹭破损。

　　从结构细节来看，法兰面上的每个安装孔位置都做了局部的凸台设计，增大螺栓压紧时的接触面积，让密封垫的压紧力分布更均匀，避免局部压力不足导致密封失效，同时凸台结构也可以减少螺栓锁紧时的法兰面变形量。腔体内部的所有转角都做了圆角过渡处理，避免应力集中问题，提升壳体的抗冲击性能，同时圆角结构也不会形成清洁死角，生产过程中的铸造或冲压残屑可以更方便地清理干净，避免残屑留在腔内随润滑油循环损伤配合部件。针对动力总成倾斜工况的使用需求，油池内部还做了挡油板的安装位预留，设备在大角度倾斜作业时，挡油板可以避免油面出现大幅晃动，保证机油泵吸油口始终浸没在润滑油液面以下，不会因为吸空导致润滑系统压力不足，造成动力部件的异常磨损。
