汽车保险杠总成检具工装结构设计

　　这套检具结构面向整车外饰件下线检测环节，核心服务于汽车前保险杠或后保险杠这类大型薄壁注塑外覆盖件的形位公差核验。保险杠属于整车外观匹配件，装车后要和翼子板、前大灯、中网、发动机盖、侧裙等多个周边件形成均匀一致的装配间隙，零件本身尺寸跨度大、注塑成型后容易出现局部翘曲、安装孔位偏移、型面回弹、卡扣座错位等问题，单靠人工卷尺、塞尺抽检无法覆盖全轮廓匹配要求，因此这类专用检具在零部件供应商出厂检验、主机厂入厂质检工位都是必备工装。

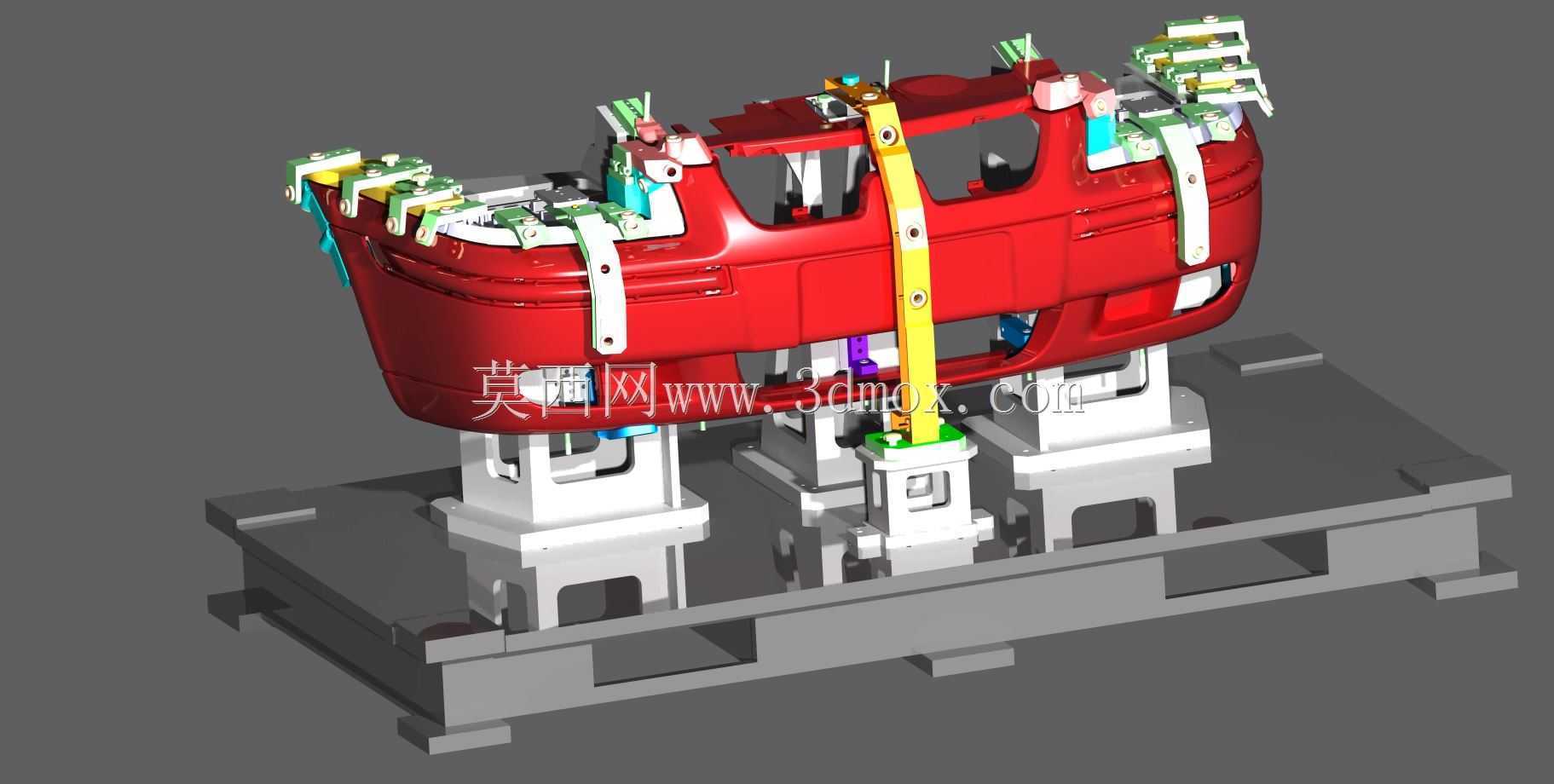

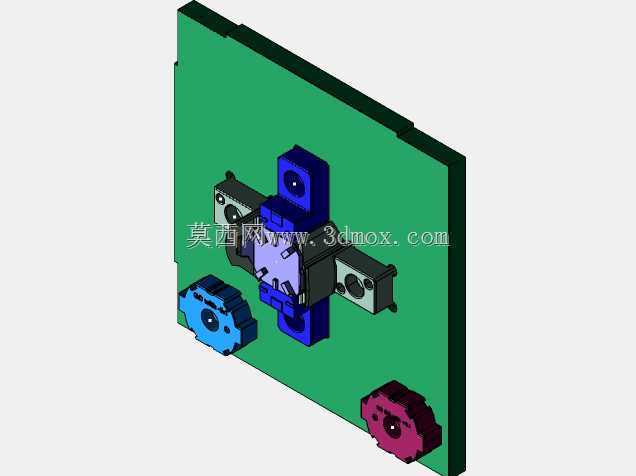

　　整套工装采用分层式布局，底部是整体焊接钢结构基座，基座框架做了箱型加强处理，底面预留叉车搬运槽位，方便在质检车间、注塑车间、仓储待检区之间转运，基座上平面经过铣削加工，作为所有检测支撑单元的统一安装基准面，保证整套检具重复摆放、多次转场后基准精度不丢失。基座上方按照保险杠的型面支撑点位分布多组立式支撑立柱，立柱高度随保险杠下部轮廓的Z向高度差逐点调整，立柱顶端设置模拟装车支撑面的定位块，定位块型面按照保险杠产品RPS基准点反向加工，零件吊装落位后首先由这几组主定位块承接重量，限制零件Z向自由度。

　　在主定位基础上，工装设置了多组快速压紧机构，夹钳沿保险杠上边缘、侧端边缘分布，压头位置避开零件外观A面，全部作用在保险杠背面的翻边、安装凸台区域，防止压紧过程中在外观面留下压痕。部分压臂采用翻转式结构，操作人员吊装零件时可以将压臂整体向上翻开，留出足够的上下料空间，零件落位确认基准贴合后再逐一翻下压臂锁紧，操作动线符合人工质检工位的人机工程，不需要操作人员探身越过大型零件操作锁紧件。

　　检具上对应保险杠所有装车安装点的位置，都设置了可拆卸式检测销与孔位模拟块：比如保险杠与车身纵梁连接的安装孔、雷达探头预留孔、拖车钩盖孔位、大灯清洗喷嘴孔、卡扣配合位，每个点位都配置间隙通止规或者位置检测销，检测销能自由插入即代表孔位位置度在公差范围内，插不进则直接判定该点位超差。沿保险杠外轮廓的周圈，检具设置了一圈齐平的型面检测基准边，检测时可以用塞尺直接测量零件边缘与检具基准边之间的间隙，快速判定轮廓面差是否符合装车匹配要求，部分关键匹配段还标注了理论间隙值，质检人员不需要反复查阅图纸即可完成读数记录。

　　考虑到保险杠本身是弧形大尺寸件，工装中部额外设置了一组横跨零件内侧的黄色辅助支撑压梁，压梁两端固定在两侧立柱支座上，梁体上的可调压头抵在保险杠中部内侧的加强筋位置，抵消大尺寸薄壁件因自身重力产生的中部下垂变形，避免检具检测时把零件自然重力变形误判为成型缺陷。所有和零件直接接触的定位块、压头都采用非金属耐磨材料或者表面做聚氨酯包覆，既保证长期反复使用的型面尺寸稳定性，也不会刮伤保险杠的喷涂外观面。

　　整套检具的安装边界完全按照对应车型保险杠的外轮廓外放预留操作空间，基座长宽尺寸覆盖保险杠整体展开尺寸，周边留出不少于半米的人工操作通道，支撑单元的排布避开了零件自身的所有异形凸起、雷达座、线束卡扣等结构，零件吊装落位过程中不会发生结构干涉。这套结构在建模时需要先逆向保险杠产品的完整型面，再从装车基准点反推检具的定位逻辑，既要保证检测精度，也要兼顾一线质检工人的操作效率，是汽车外饰件开发阶段同步设计的典型工艺装备。
