汽车左前加强板车身尺寸检具

　　这套工装面向汽车白车身冲压焊接件的尺寸确认环节，核心对象是左前区域的长条形加强板类零件。零件本身轮廓狭长、折弯与安装孔位较多，单件自由状态下容易出现翘曲、孔位偏移和型面贴合不良，若直接流入焊接工位，会造成后续总成拼焊间隙不稳定、夹具压紧干涉、装配孔错位等问题。该检具的作用就是在工序间提供一个接近产品理论状态的定位、支撑和测量基准，使检验人员能够快速判断零件关键型面、边界轮廓、孔位和夹持区域是否处于允许偏差范围内。

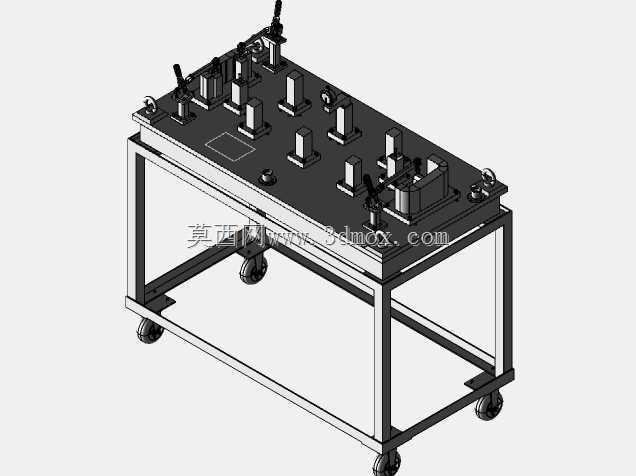

　　从结构布置看，工装采用台式框架承载方案，底部由型钢焊接成矩形机架，四条支腿形成稳定支撑，框架内部设置横向和纵向加强梁，避免大板在长期使用中因受力或温度变化产生明显挠曲。台面上铺设较厚的模拟基准板，板面按照零件走向布置支撑块、定位块、压紧机构和检测附件。长条形工件沿台面纵向放置，其下方不是连续大面支撑，而是依据产品刚性、关键控制面和装配关系选择若干离散支撑点，这样既能还原零件在车身上的主要支撑状态，也能减少非关键区域过定位带来的误判。

　　定位逻辑围绕“先粗定位、再精约束、后压紧”的现场操作顺序展开。工件端部和侧向设置仿形定位块，用于限制零件在水平面内的主要位移；若干高度方向的支撑块承担Z向基准，保证型面检测时具有统一参照。快速夹钳分布在工件两侧及端部，压头位置避开零件薄弱翻边和后续焊接面，尽量压在刚度较高、靠近安装点或产品设计允许受力的区域。夹钳打开角度需要满足取放件空间，闭合后压头应垂直或近似垂直作用于支撑点附近，防止零件被侧向推挤而产生虚假贴合。

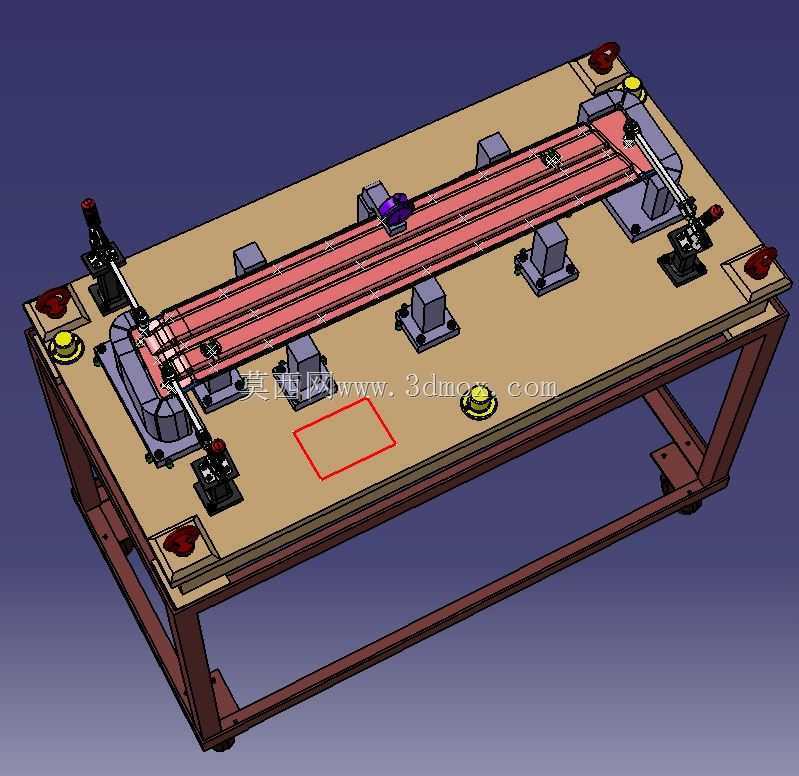

　　台面周边可以看到多组圆形基准件、孔位检测件和辅助标识区域。它们主要用于核对零件上的安装孔、过孔和装配边界。对于车身加强板而言，孔位偏差往往比局部外观起伏更直接影响总装，因为这些孔会与前围、纵梁、支架或其他冲压件形成装配关系。检具上将理论孔位转化为可插拔检测销或可观察的基准结构，检验时通过检测销能否顺利进入、止通规是否合格、型面与规块之间间隙是否均匀，来判断零件状态。红色框选区域则可作为目视警示或特定检测区，提醒操作者关注该范围内的轮廓或平面度。

　　设计这类检具时，不能只把产品三维数模简单投影到一块板上。首先要区分产品基准和制造基准，优先保证图纸规定的定位体系与检具支撑体系一致；其次要考虑冲压件的回弹。长梁类零件在成形后常出现纵向拱起、端部张开或侧边扭转，若支撑点布置过少，检测结果会受重力影响；若支撑点过多，又可能把零件强行压成理论形状，掩盖真实偏差。因此支撑块通常布置在关键安装面、焊接匹配面和刚性较强的截面附近，并在非关键区域留出释放空间。

　　压紧机构的选型也服务于现场节拍。手动快速夹钳具有结构直观、维护方便、成本低的特点，适合小批量及抽检场景；夹钳支座需要具备足够刚度，安装位置不能与工件取放路径冲突。压头与零件接触处宜采用可更换或可调结构，以适应后期产品小改型及压头磨损后的维护。对于靠近端部折弯的位置，压紧点不能离支撑点过远，否则会形成杠杆效应，使检测面发生局部变形；对于狭长中段，则应控制压紧力，避免把薄壁零件压出凹陷。

　　外形尺寸方面，整台设备以工件长度为主要边界，台面长度需覆盖零件全长，并在两端预留操作空间，便于检测销取放、夹钳开合和零件吊装。宽度方向除工件本身轮廓外，还要容纳两侧夹钳、手柄、检测销座及人员手部活动范围。底部机架高度通常结合人体站立操作设定，使工件支撑面处于便于观察和施力的位置；机架下方保留空挡，可减轻整体重量并方便清扫，也为后期增加脚轮、调整垫脚或转运附件留下条件。

　　安装边界上，检具属于固定式检测工装，放置场地要求地面基本平整，避免四脚悬空导致基准板扭曲。台面上各定位块、支撑块和夹钳支座的安装孔位置需要在加工阶段一次装夹或通过数控加工保证相对位置，装配后还要结合基准件进行联调。若设备需要频繁在车间转运，支腿下部可增加脚轮与可调脚杯组合；若固定在检测室使用，则优先采用脚杯支撑，减少滚轮弹性对测量结果的影响。

　　在实际应用中，该工装不仅用于终检判定，也可用于冲压件首件确认、焊装前来料抽检、问题零件复盘以及模具修配后的对比验证。操作者将零件放入定位区域后，先让主定位面贴合，再依次闭合夹钳，随后检查轮廓边与模拟块的间隙、孔销通过情况和关键型面状态。通过这种方式，抽象的尺寸公差被转化为现场可见、可触、可快速判断的机械结构，降低了单纯依赖三坐标测量带来的等待成本，也为车身零件批量生产提供了稳定的过程控制手段。
