汽车行李箱盖灯壳体尺寸检具

　　这套工装面向汽车车身覆盖件与内饰灯壳类零件的尺寸确认环节，核心对象是行李箱盖灯区域的下壳体件。零件本身呈长条形、带明显弧度，轮廓上分布有安装孔、卡扣位、灯腔边界和与周边钣金匹配的搭接边，单靠卡尺或通用平台很难一次判断整条轮廓是否稳定。检具的作用就是把这些关键边界转化为可直接观察、可快速压紧、可模拟装车状态的定位与检测结构。

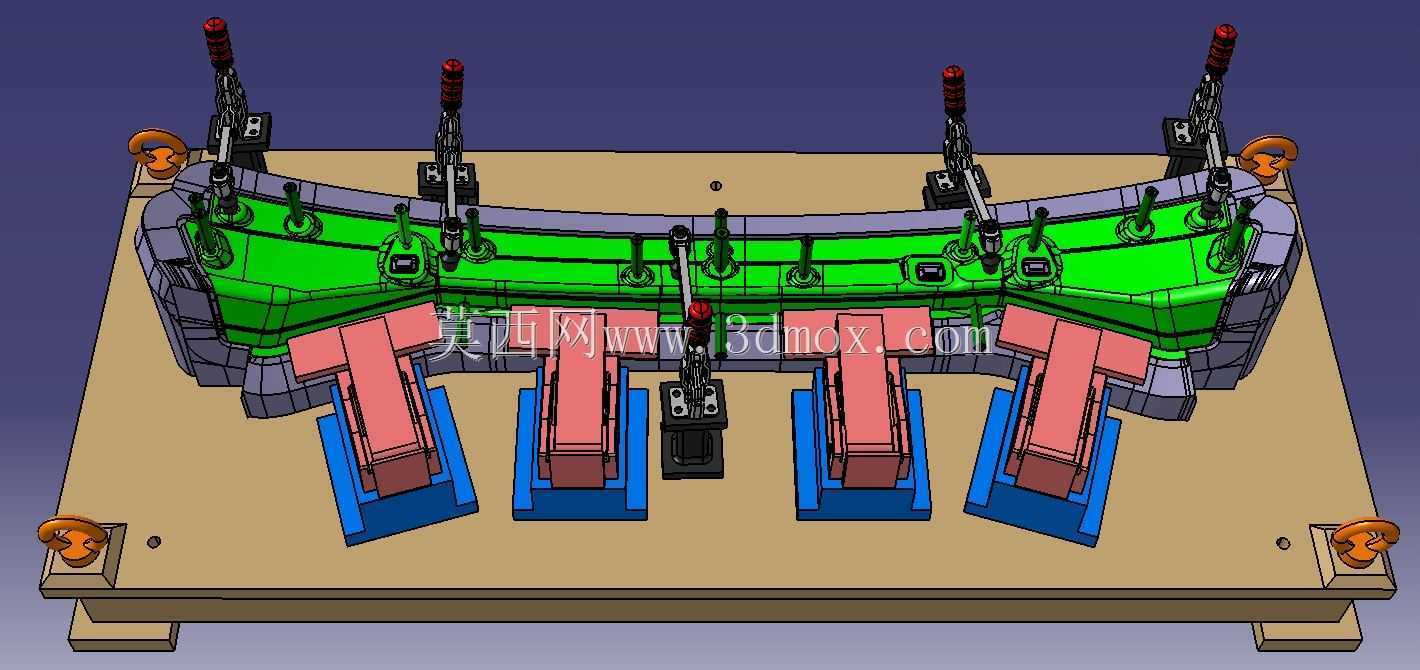

　　从现场使用逻辑看，工件先放置在中部仿形支撑面上。绿色区域对应零件的主型面，其曲面不是随意造型，而是按零件理论型面留出稳定支撑和检测间隙，使壳体放入后能够自然贴合主要承托位置。四周布置的蓝色与红色支座承担侧向定位、端部限位和局部支撑，针对长弧件容易出现的翘曲、扭转和两端错位问题，将零件约束在接近整车装配的姿态下。多个立式快速压钳分布在零件上方和侧方，压头位置避开灯壳脆弱区域，压持方向尽量垂直于局部型面，避免装夹时把薄壁件压变形。

　　底板采用厚板式平台结构，四角设置吊装或搬运接口，边缘保留安装基准面和紧固位置。平台上各检测单元围绕工件轮廓排布，既可以作为固定检具使用，也方便在三坐标抽检、样件比对、工序首件确认时作为统一承载底座。对于这类长条弧形塑料壳体，最容易出问题的是两端安装点相对中间型面的位置漂移，以及卡扣孔在自由状态与装配状态下的偏差。检具通过模拟周边件的限位关系，让操作人员在压紧后直接检查轮廓间隙、孔位同轴度和边缘齐平度，比单件离线测量更接近真实装车条件。

　　结构设计上，支撑块采用分块式布置，而非整块封闭胎模。这样做有几个实际考虑：一是长弧件脱模和取放更方便，检测完成后可从上方或侧向取出；二是分块支撑能够避开零件底部加强筋、焊点或热铆柱，保证主定位面接触可靠；三是后期维护时，单个磨损块可调整或更换，不必返修整副胎具。红色块状单元多对应强制定位或辅助顶持位置，蓝色单元侧重轮廓承托与侧向边界，黑色快速夹钳则提供重复压紧力。夹钳支座加高后与压头形成合适力臂，操作手柄位于人工容易到达的范围，减少弯腰和跨件操作。

　　安装边界方面，整副检具以底板下平面作为放置基准，可落在检验平台、标准工作桌或生产线旁的检具支架上。底板四周需要预留人员操作空间，尤其两端夹钳和侧向机构打开时不能与料架、输送线干涉。工件取放方向以上方为主，局部侧向压臂需保留旋转行程；模型在三维布局中已经体现出压钳开启高度、支座间距和手操作区域。设计时还需关注检具自身重量与吊装点位置，长底板起吊后应保持平稳，避免仿形块和精密定位面受到碰撞。

　　在建模过程中，这类装置不能只把零件曲面偏置成胎体，还要把检测基准、制造可调量和使用动作一起纳入。定位面应优先选择零件图纸或GD&T中标注的基准区域，支撑点数量要兼顾刚性与过约束风险；对薄壁灯壳而言，过定位会把零件强行压成合格形状，松开后又回弹，反而掩盖真实尺寸问题。压头与工件接触处宜采用小面积、可替换的接触结构，防止长期使用后磨损影响判断。侧向挡块与检测销的位置要围绕安装孔、卡扣和装配匹配边设置，能够反映零件在总装时最敏感的偏差。

　　该检具适用于汽车零部件试制、首件检验、过程巡检和装配问题复盘。它不承担切削加工，也不是焊接夹具，重点在于把柔性较大、轮廓较长的灯壳件稳定复现为装车姿态，让尺寸波动能够被快速识别。通过底板、仿形支撑、侧向限位、快速压钳和检测附件的组合，装置实现了零件定位、压紧、轮廓比对和孔位检查的一体化，对控制行李箱盖灯下壳体与周边外覆盖件的匹配质量具有直接工程价值。
