高速钢麻花钻切削刀具结构设计

　　金属孔加工工序里，麻花钻是车间现场使用频次最高的孔加工刀具之一，这套三维结构完整还原了直柄麻花钻从夹持柄部到切削端部的全部几何特征，可直接用于刀具结构校核、加工工艺演示、机床刀库装配干涉检查以及钻削工装的配套设计。从实际加工场景来看，这类钻头覆盖台式钻床、立式加工中心、摇臂钻床、数控铣削设备的装夹需求，直柄段通过钻夹头三爪同步夹紧传递主轴扭矩，加工对象包含普通碳素结构钢、铝合金型材、铜件以及工程塑料坯料，在钣金钻孔、机架预制孔加工、模具坯料开初孔、液压阀块流道预钻孔等工序中都有大量应用。

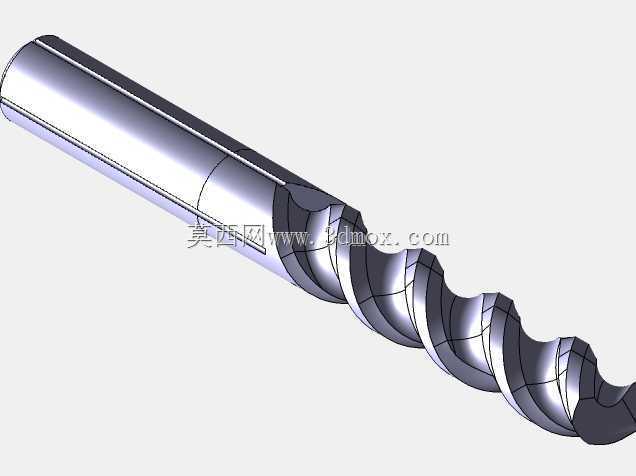

　　结构设计上，模型完整呈现了钻头两大核心功能区段：尾部光滑圆柱直柄为夹持定位段，整段外径保持一致公差，表面无槽型缺口，装入钻夹头后可保证回转同轴度，避免钻削过程中出现柄部打滑、径向跳动超差的问题；前段工作段开出两条对称分布的螺旋排屑槽，槽型沿轴线连续扭转，螺旋角的取值匹配常规钢材钻削的排屑需求，钻削产生的切屑会顺着螺旋槽的导向面持续向外排出，不会在孔底堆积挤压已加工孔壁。两条螺旋槽相交的最前端形成横刃与两个主切削刃，主切削刃承担主要的金属切除任务，横刃在钻入工件瞬间起到定心作用，刃带部分沿螺旋槽外侧分布，既可以在钻孔过程中引导钻头沿进给方向直行，也能对已加工孔壁起到轻微修光作用，降低孔壁的表面粗糙度。

　　从外形与安装边界角度梳理，整根钻头为细长回转类零件，柄部直径与工作段公称直径保持一致，属于直柄麻花钻的典型尺寸特征，整体长径比适配常规深度孔的加工需求，不需要额外加长杆即可完成普通厚度工件的通孔、盲孔加工。建模过程中螺旋槽的曲面过渡是核心难点，槽底圆弧与刃口棱线需要连续顺滑，不能出现曲面褶皱、棱线错位的问题，否则实际加工时会出现排屑受阻、切削刃受力不均的情况；两条螺旋槽的周向相位差严格保持180度，保证两个切削刃的切削负载对称，主轴回转时径向力相互抵消，减少钻孔出口处的毛刺飞边与孔位偏移。

　　在配套工装设计时，可以直接参照该模型的柄部直径选配对应夹持范围的钻夹头，核对刀库内部换刀空间是否会和螺旋槽外轮廓发生干涉，也可以在设计钻削夹具时，依据钻头的刃长尺寸预留足够的钻削进给行程，避免钻头进给到位后碰撞夹具定位面。针对不同加工材料的工艺调整场景，该几何结构也可以作为参数化优化的基础：加工铝合金时可适当加大螺旋角提升排屑流畅度，加工硬钢件时可减小螺旋角提升刃口刚性，横刃长度也可根据修磨工艺做对应缩短，减小钻入时的轴向抗力。整套模型的几何特征完全贴合实际刀具的加工制造逻辑，没有多余的装饰结构，所有曲面、棱线都服务于钻削、排屑、夹持、导向的实际功能，结构设计人员可以直接将其导入装配环境完成刀具路径仿真、干涉校验以及加工工位的布局规划。
