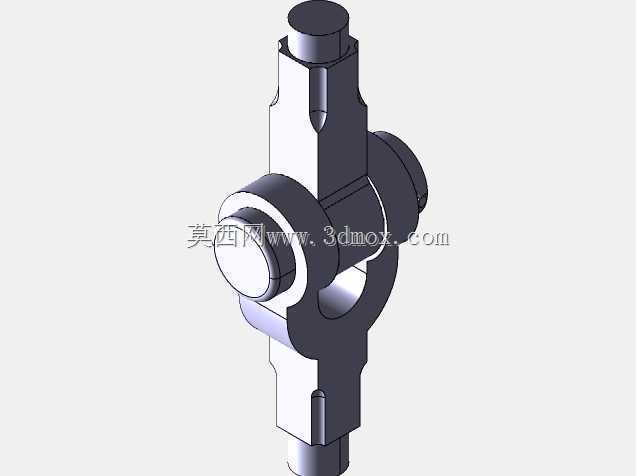

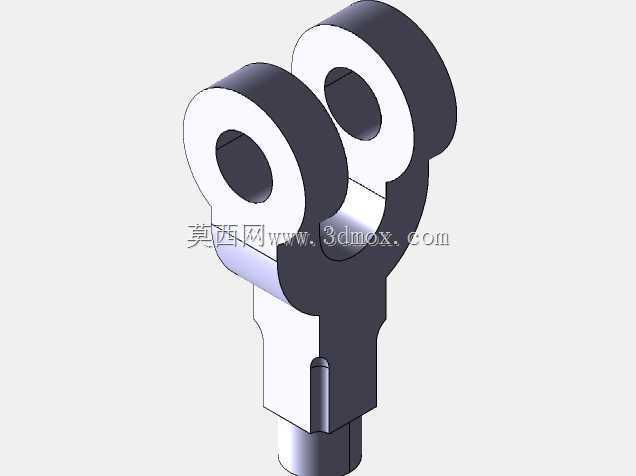

该铰接传动接头采用十字轴式万向连接构型,主体由纵向主轴段、横向铰接轴段以及中部承载叉架三部分整合而成,整体为一体化铸锻后机加工成型的刚性构件,主要用于两根存在轴线夹角、工作中夹角会发生动态变化的传动轴之间,传递旋转扭矩同时补偿轴系间的角度偏移与少量轴向窜动,常见于车辆传动系统、工业输送机转角传动段、重载工程机械转向驱动机构、多关节工业机械手臂部动力传递链路以及需要变角度动力传输的专用设备当中。

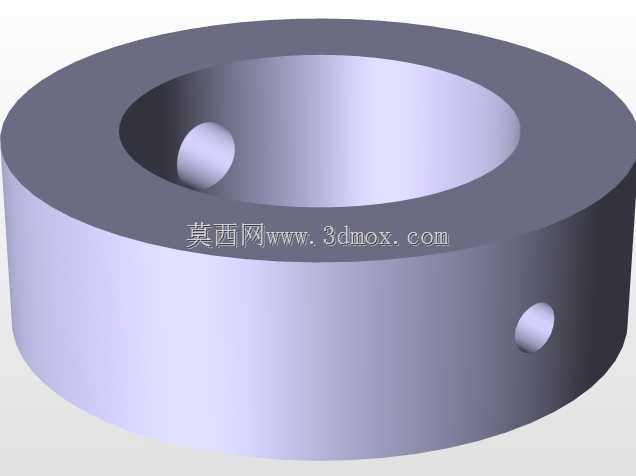

从实际工况适配角度来看,这类接头在布置时不需要两根对接轴保持严格同轴,允许两轴之间存在一定范围的工作摆角,当设备运行过程中机架受载产生微量变形、执行端随动作发生位置偏移时,铰接位置可以随动偏转,不会像刚性联轴器那样因轴系不同心产生额外的附加弯矩,避免轴端、轴承位长期受交变附加载荷出现疲劳断裂。中部的叉架开口区域为铰接配合预留了摆动空间,横向轴段的两个圆柱轴颈用于装配铰接轴承或者轴套,和配对的连接叉耳形成转动副,纵向主轴段的上下圆柱端则分别对接输入、输出侧的传动构件,轴端预留的扁位、卡槽结构可用于安装轴向定位挡圈、锁紧件,防止传动过程中接头从配合座中脱出。
结构设计上,各轴颈和中部叉架的过渡位置均做了加大圆角处理,避免截面突变带来的应力集中,在交变扭矩反复作用的工况下,圆角过渡区可以大幅降低疲劳裂纹萌生的概率。主体构件的壁厚在承载核心区做了加厚处理,在保证整体刚性、控制扭转变形量的前提下,叉架非受力侧去除了多余材料,既控制了零件整体自重,也减少了转动过程中的不平衡量。横向铰接轴的两个轴颈保持高同轴度要求,纵向主轴的上下装配轴段也设计为同轴线,装配后转动副的回转中心和主传动轴线交于十字中心点,保证扭矩传递过程中运动平顺,不会出现卡滞、传动角速度波动过大的问题。
安装边界方面,纵向主轴的上下轴段直径为主要配合尺寸,装配时和配套的轴承内孔、传动套孔采用过渡或者小间隙配合,轴段的有效配合长度决定了轴向安装的占位尺寸,设计配套支座时需要在接头上下两端预留出对应的轴承安装位以及轴向锁紧结构的空间。横向铰接轴的两个轴颈向外伸出,安装配对叉耳组件时,两侧需要预留出摆角所需的径向活动空间,避免接头偏转过程中叉架和周边机架、护罩发生运动干涉。中部叉架的开口宽度对应配对连接耳的厚度尺寸,装配时连接耳置入开口后穿入铰接轴,配合端面的止推垫片可以限制铰接轴的轴向窜动,同时承受少量轴向载荷。
在建模实现层面,该零件先搭建十字相交的两个基准轴线作为整体建模的参考骨架,以十字交点为定位中心,分别拉伸生成纵向主轴、横向铰接轴的基础实体,再通过凸台拉伸构建中部叉架的承载轮廓,之后对叉架内侧的避让区域做切除加工,开出供配对连接件摆动的空腔,最后对所有轴端倒角、过渡位置添加圆角特征,同步完成各装配轴颈的尺寸标注与配合公差定义。完成建模后可直接对接工程图生成工序,依次标注各配合面的粗糙度、形位公差要求,指导后续的铸锻毛坯制备、数控车削轴颈、铣削叉架平面以及磨削精加工配合面的全流程加工,零件成品装配后可在变角度传动场景下长期稳定传递载荷,适配中低速、中大扭矩的传动工况,维护时仅需定期检查铰接位置的轴承磨损情况,补注润滑脂即可保证铰接动作灵活。
