方程式赛车空气动力学仿真结构造型

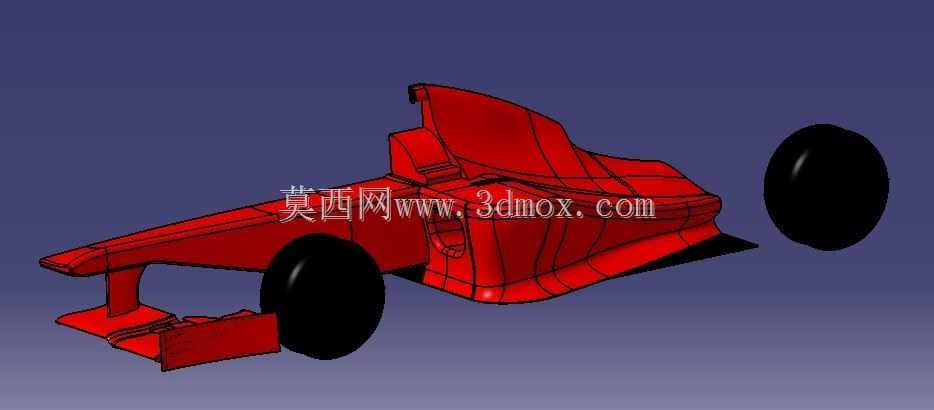

　　该造型围绕方程式赛车在高速赛道工况下的气动需求展开，整车以低矮、狭长的单体壳轮廓为基础，前翼、鼻锥、侧箱、驾驶舱、尾翼区域和外露车轮共同构成典型的开轮式赛车布局。建模时没有把外观曲面作为孤立造型处理，而是将气流进入、绕流、散热排出和下压力生成路径放在同一结构框架内考虑，使车身各段在视觉上连续，在工程逻辑上也能对应真实赛车的功能分区。

　　前翼位于整车最前端，承担来流第一次分流的作用。宽幅翼面与端板组合后，可将部分气流导向车身外侧，避免前轮附近形成强烈紊流；另一部分气流则沿鼻锥下方和底板前缘进入车底，为后续文丘里通道和扩散区域提供稳定来流。鼻锥采用细长抬升形态，前端连接前翼支柱，后部逐渐并入单体壳，这种过渡能够减小正面迎风面积，同时让前翼后方的气流有明确的附着路径。前翼下方的支撑件和小翼片在模型中保留了较清晰的边界，便于在后续仿真中观察局部压力分布，也可作为结构细化时安装点校核的参考。

　　驾驶舱区域采用环绕式包覆曲面，头部保护结构与车身侧上缘形成较高的肩部线条。该区域不仅决定驾驶员的容纳空间，也影响流向后部动力舱和尾翼的气流质量。曲面从座舱两侧向后收拢，能够把前轮甩出的乱流与车身中央主流道适度隔开。侧箱入口布置在驾驶舱后下方，开口朝向车头来流，外部壳体由宽厚的肩部逐渐收窄至车尾，形成冷却气流进入、换热、排出的通道。对于热管理分析而言，这一区域可作为散热器、中冷器或油冷器的简化边界，气流经入口冲击换热芯体后，从侧箱上部或后部流出，模型连续无几何破面，有利于在体网格划分时减少局部干涉和自由边问题。

　　底板是整车下压力设计的关键部分。模型底部从前轴后方延伸至后轮之间，侧缘裙边和后部抬升区域形成近似扩散器的气动通道。高速行驶时，车底气流被加速并在车尾扩张，压力降低，从而与车身上表面形成压差，产生可提升轮胎抓地极限的下压力。由于外露车轮本身会产生明显分离流，底板侧缘与后轮之间的距离、侧箱下部导流曲面以及后轮前方的气流引导形态都需要协同。该模型将轮胎、轮毂和车身相对位置完整保留，可用于评估轮尾涡对底板出口和尾翼工作状态的影响。

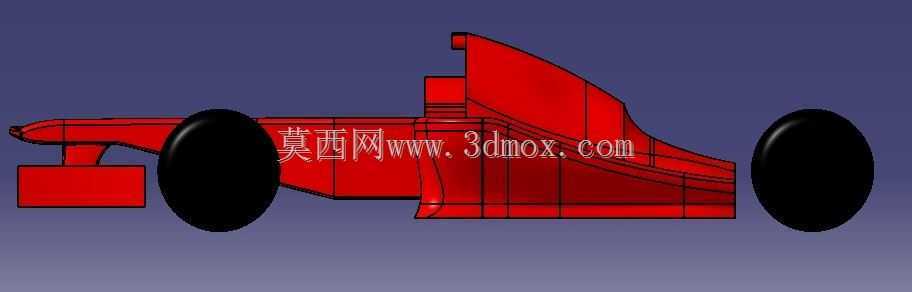

　　后轮采用大直径宽胎形式，轮距与车身宽度之间留有明确间隙。前轮同样外露，转向时轮胎与前翼端板、悬挂杆件之间需要保留运动包络。虽然当前模型侧重整车气动外形，但轮胎外径、轮心位置、车身最低点和前后悬长度构成了基本安装边界。前翼最低点接近地面，仿真或结构设计时应关注赛道颠簸、悬架跳动和制动俯仰带来的间隙变化；侧箱下缘与地面之间则需保证底板气流通道高度，避免因过低而造成流动不稳定。车尾区域围绕后翼支架、后轮内侧空间和扩散器出口组织，后部气流在排出时与尾翼下洗流相互作用，直接影响整车气动阻力与后轴下压力平衡。

　　从使用场景看，该模型适合放入虚拟风洞或通用流体分析流程中，用于比较前翼攻角、侧箱入口面积、底板曲率、尾翼位置等方案对升阻特性的影响。进行CFD前处理时，可将轮胎、车身、翼面和底板分别设置边界，围绕整车建立足够远的计算域，重点加密前翼间隙、车底通道、侧箱入口、车轮尾迹和扩散器出口。由于曲面过渡连续，分析人员能够更快完成面网格修复，并把注意力放在压力云图、速度矢量、流线附着和尾涡结构上。

　　在结构设计层面，该造型也可作为赛车概念布置的骨架。鼻锥内部可进一步细化碰撞吸能结构，前翼与鼻锥连接处可加入碳纤维夹层板和金属嵌件；驾驶舱周围可扩展安全环、座椅、安全带固定点和踏板空间；侧箱内部可布置散热器、风道隔板、风扇辅助系统和管路；后轮附近则可预留悬架摇臂、推杆、轮毂立柱和传动部件的位置。外形模型提供了关键包络，后续详细设计时需要在气动效率、维修可达性、碰撞安全和部件拆装顺序之间取得平衡。

　　整车线条强调功能导向：前翼负责初分流，鼻锥整理中央来流，侧箱完成冷却与侧向导流，底板利用车底气流产生下压力，尾区则通过扩散和尾翼对后轴抓力进行调节。各部件并非独立堆叠，而是围绕同一股高速气流进行组织。对于三维建模从业者来说，这类模型的价值在于能够把曲面造型、装配边界、运动空间和仿真需求结合起来；对于赛车工程学习和方案论证而言，它提供了一个几何完整、形态明确、可继续细化的方程式赛车数字样机基础。
