汽车白车身钣金焊接定位支撑支架

　　这款白车身支架属于整车焊装工序里的典型钣金支撑构件，在白车身总成拼焊工位上承担相邻钣金分总成的定位搭接、载荷传递以及焊装夹具对位基准的作用，日常量产场景中，它会先经过冲压落料、折弯成型，再随侧围或者底板分总成进入焊装线，和周边的纵梁、加强板、安装支座通过点焊固定，最终成为白车身骨架里不起眼但直接影响装配精度的小件。

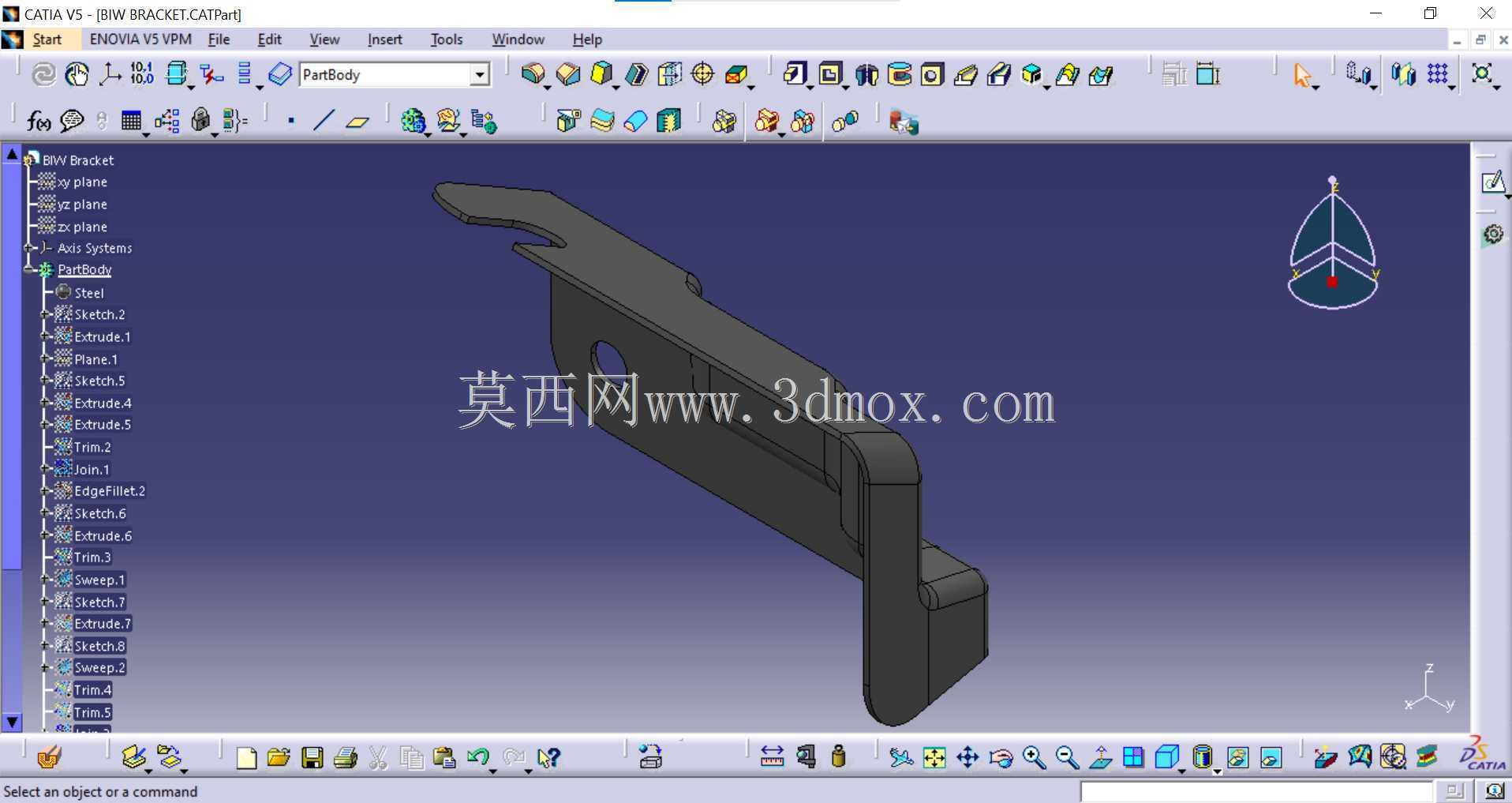

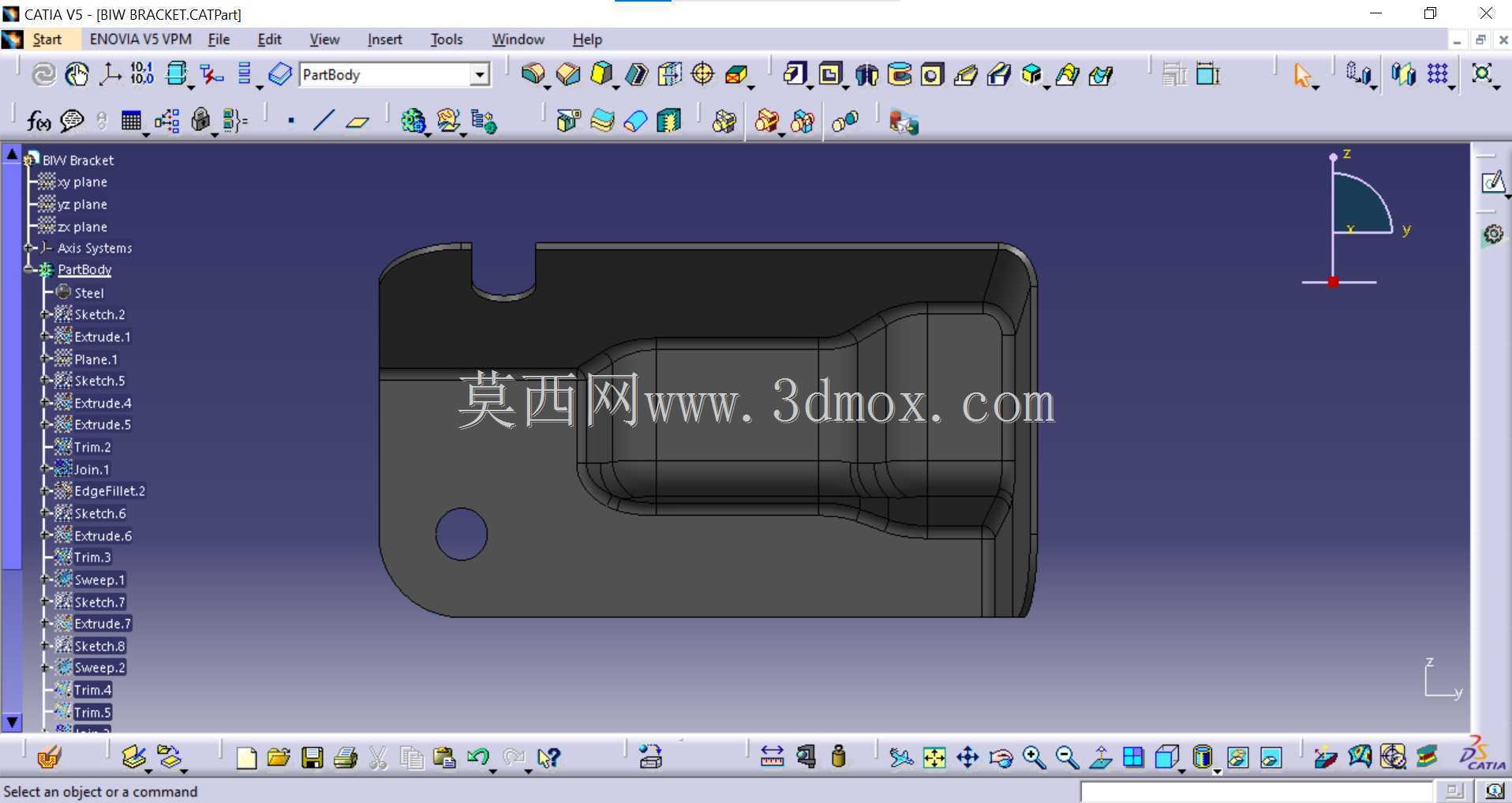

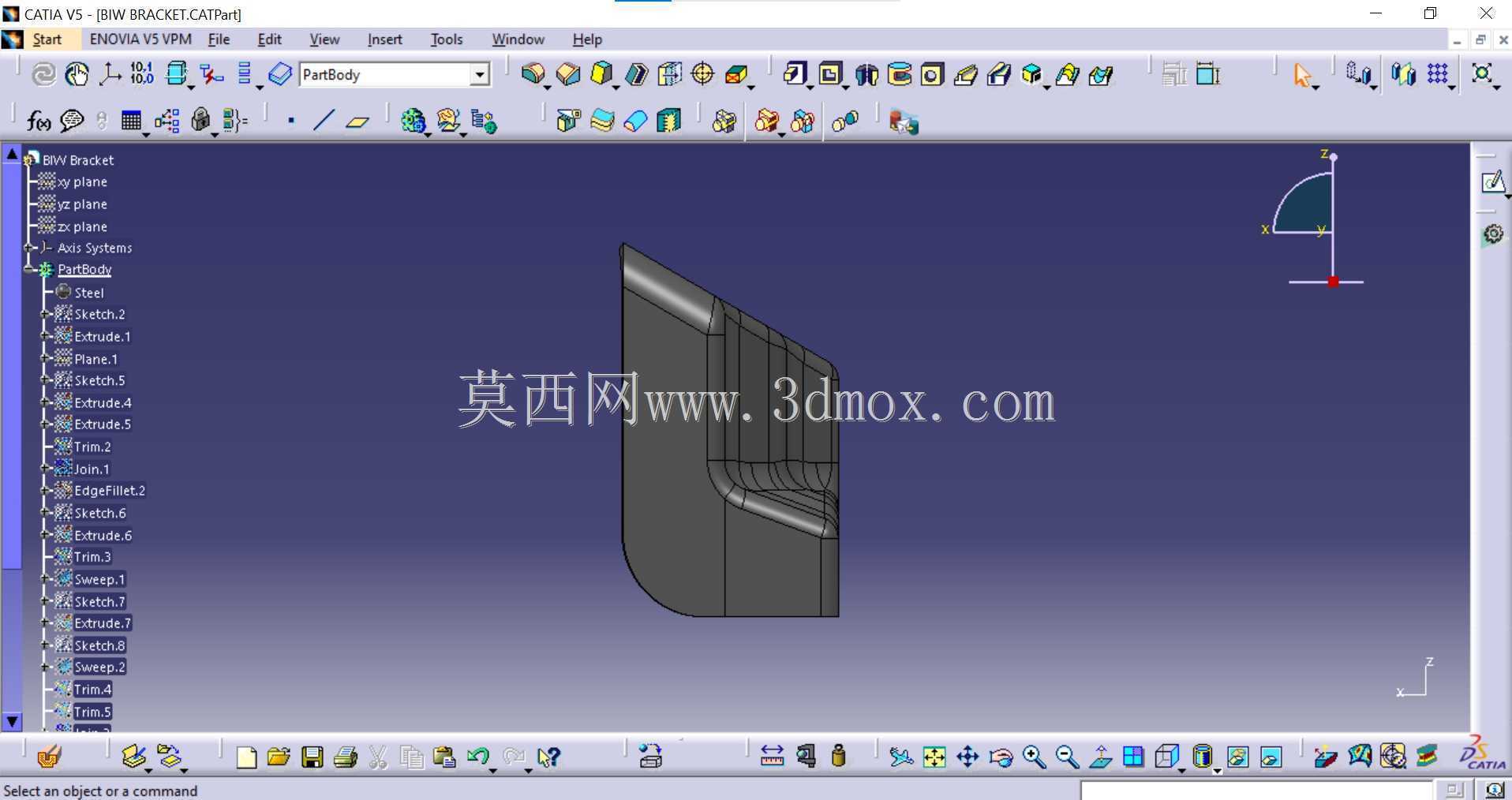

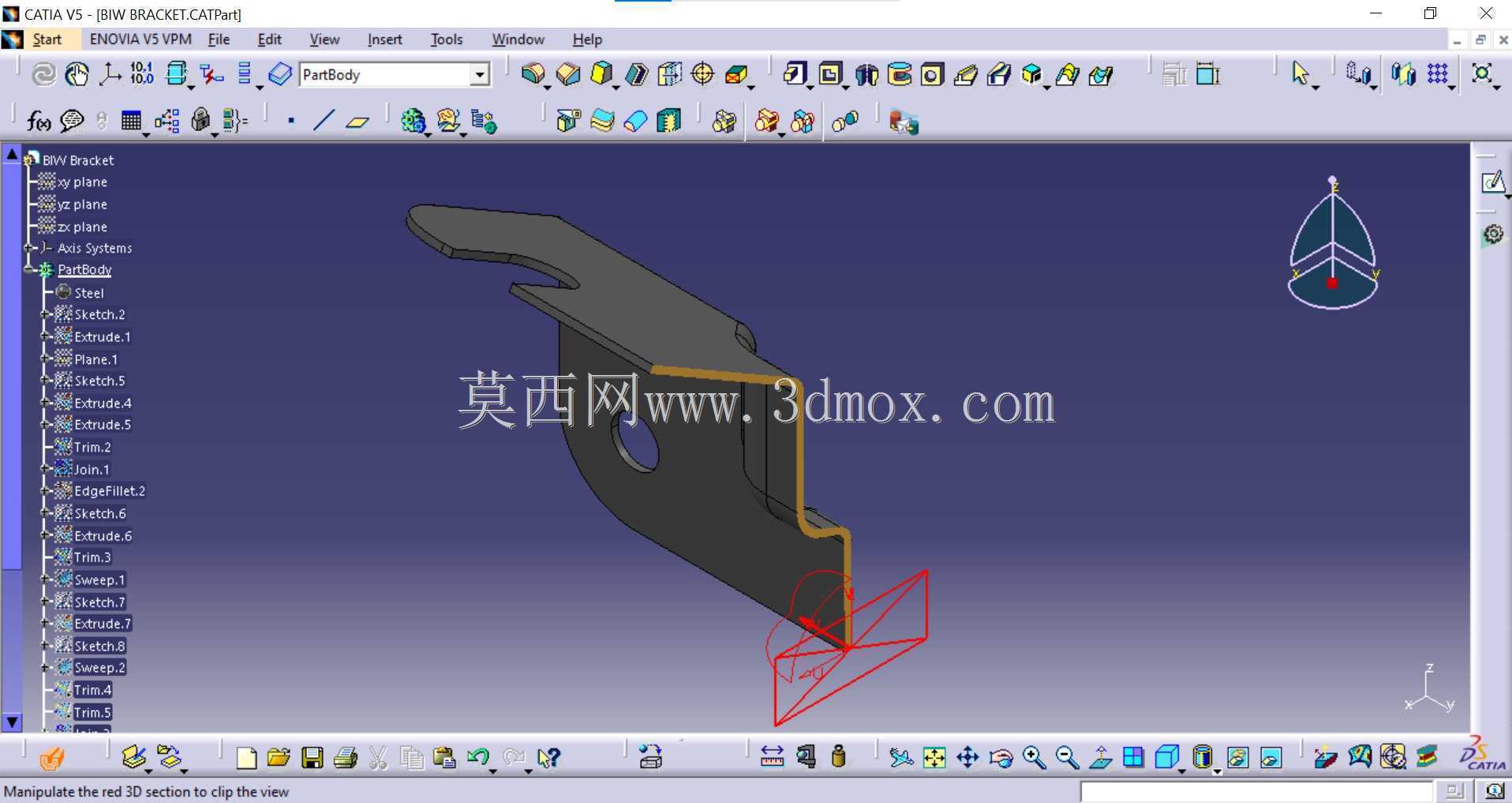

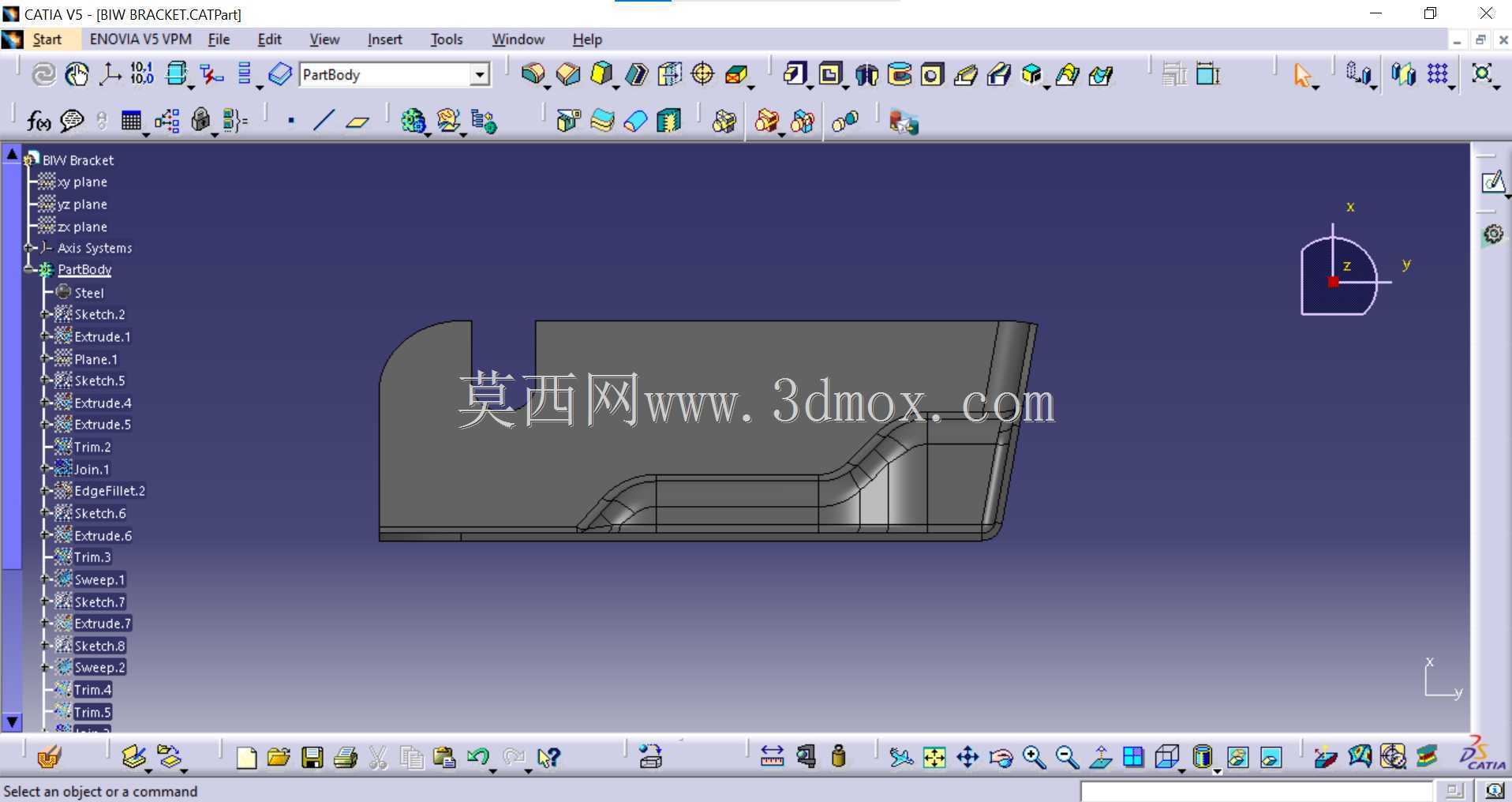

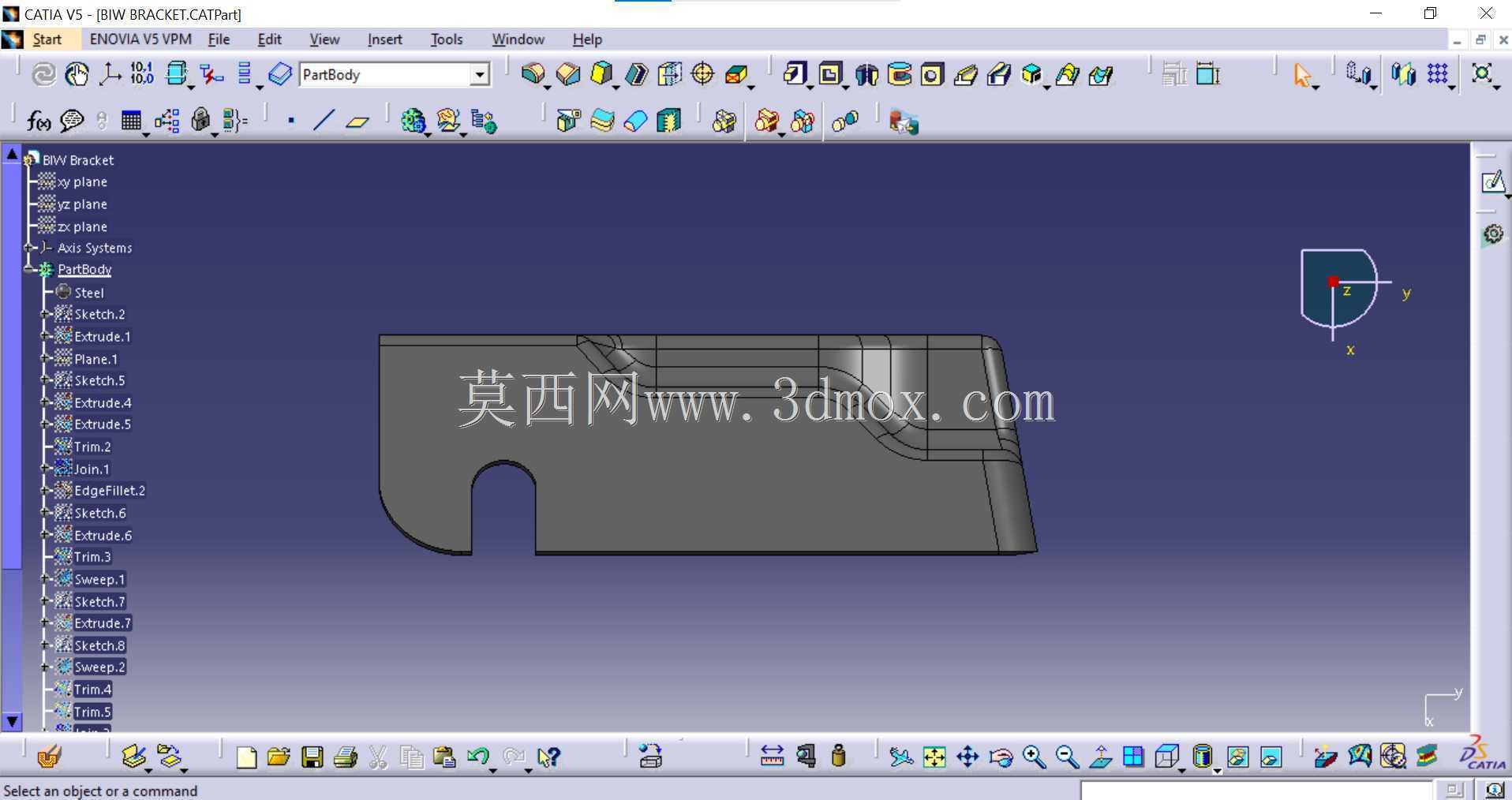

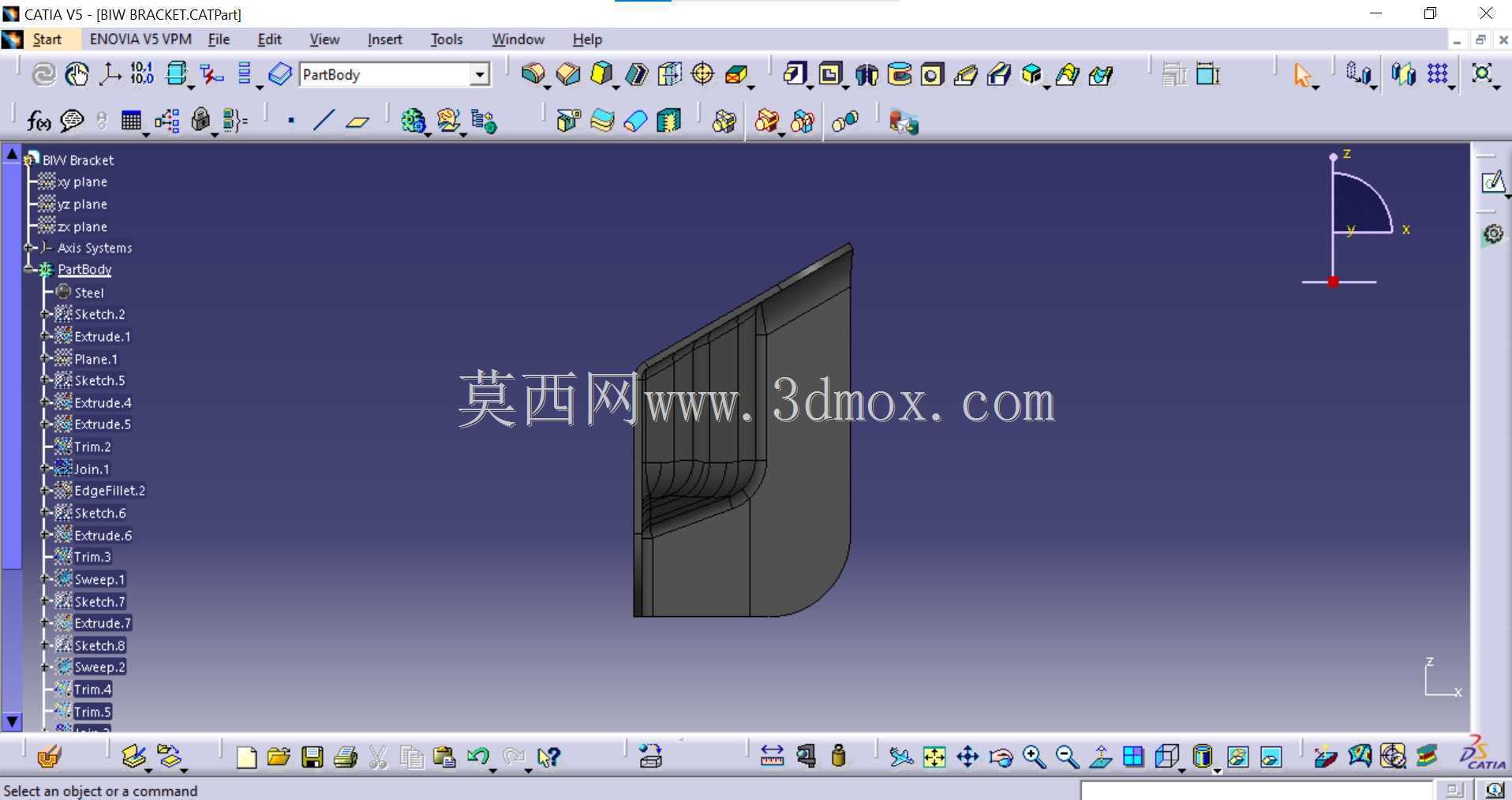

　　从结构形态上看，零件整体为长条形折弯钣金，主体是狭长的立板结构，一端延伸出带卡扣造型的挂钩式定位端头，端头的异形缺口是为了卡在相邻冲压件的翻边边上，在焊装夹具夹紧前先完成预挂定位，避免人工上件时零件移位；立板中段开有圆形工艺孔，这个孔一方面是焊装线上的定位销孔，夹具销钉穿入后就能把零件的X、Y向自由度完全锁死，保证焊接位置的一致性，另一方面也能作为后期涂装工序的电泳液流道孔，减少钣金夹缝里的积液残留，提升整车防腐能力。立板的另一端做了两次90度折弯，形成垂直于主板面的安装脚，折弯边的翻边高度经过匹配，刚好贴合对应车身钣金的安装面，两个折弯面之间预留了点焊焊枪的操作空间，不会出现焊枪臂和零件干涉的问题。

　　做这类支架的三维建模时，首先要从整车级的安装边界反推零件尺寸：先锁定两端连接点的坐标间距，主板的长度要完全适配两个搭接点位的跨度，板厚选用车身钣金常用的薄板规格，折弯内R角按照冲压工艺要求设置，避免折弯处出现开裂或者回弹超差。建模过程中要优先保证安装面的平面度，挂钩端头的卡扣轮廓要和配对零件的翻边厚度做间隙匹配，预留出整车焊装后的公差累积余量，不能出现卡扣卡滞或者装配后松旷的情况。中段的定位孔位置要和焊装夹具的销位坐标完全对应，孔边到板边的距离要满足冲压冲孔的最小边距要求，防止冲孔时板面变形。

　　实际装车验证阶段，这类支架最常出现的问题集中在折弯回弹和焊接变形上：长条形立板如果折弯参数设置不当，成型后整体直线度超差，两端安装面会出现错位，装车后要么无法贴合配对钣金，要么强行螺栓紧固后产生内应力，车辆行驶经过颠簸路面时支架位置容易出现异响。建模阶段就要提前在折弯工序预留补偿角度，同时在主板的非安装侧设计浅压筋，沿着零件长度方向布置的加强筋能大幅提升长板的抗弯刚度，既不用额外增加板厚增重，也能抑制点焊过程中热影响区带来的板面翘曲。

　　从整车功能维度看，这个支架虽然不直接承受底盘传递的强冲击载荷，但它负责固定周边的线束卡扣、内饰安装支座或者小的附件支架，它的位置精度直接决定了后续内饰件装配时间隙面差的合格率。如果支架在白车身阶段焊接位置偏斜，后期总装工位上对应的内饰卡扣就无法对准安装孔，现场工人只能强行掰动零件装配，既拖慢生产节拍，长期使用后卡扣也容易断裂脱落。设计时还要兼顾冲压工序的工艺性，整个零件的展开轮廓要尽可能少出现尖角，外轮廓的过渡位置做小圆角处理，既降低冲压模具的刃口磨损速度，也避免生产过程中锋利边角划伤操作工人。零件的所有折弯方向要尽可能保持同向，减少冲压时需要的翻面次数，让零件可以在单套连续模上完成全部冲裁、折弯工序，直接降低量产的制造成本。
