商用车钢制轮辋轮毂结构设计

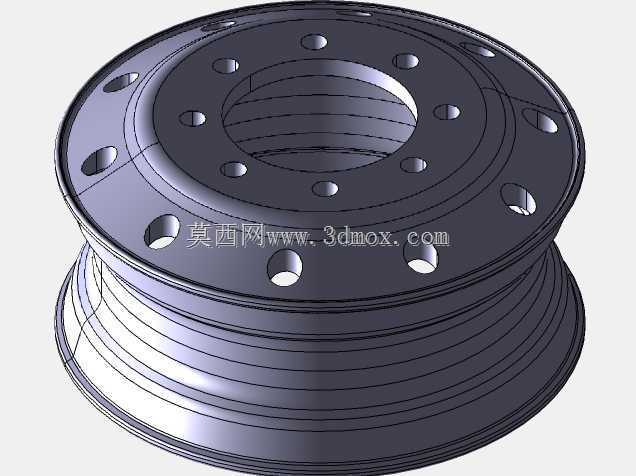

　　这套钢制轮辋结构面向商用车及重载车辆底盘行走系统，属于车轮总成中直接承担轮胎安装、载荷传递与行驶导向的核心承载件。轮辋部分采用深槽式钢制轮廓，外缘滚压出与轮胎胎圈配合的多级台阶与锁圈槽，轮辐则通过大圆角过渡与轮辋筒身焊接或旋压成型为一体，盘面均布螺栓过孔与中心定位孔，用于和车桥轮毂法兰进行定心连接。

　　从实际装车场景看，该类轮辋广泛用于载货汽车、客车及工程作业车辆，工作中需要同时承受整车垂直载荷、起步与制动扭矩、转向侧向力以及路面冲击带来的交变应力。设计时首先要保证胎圈座直径、槽底宽度和凸缘高度符合轮胎装配边界，使轮胎充气后胎圈能够均匀贴合，避免漏气、窜动或脱圈；轮辐上的螺栓孔分布圆、中心孔直径与端面跳动则决定了车轮在车桥上的对中精度，直接影响高速行驶时的动平衡与轮胎偏磨。

　　结构建模过程中，轮辋筒壁采用薄壁回转特征，通过多段变厚度轮廓反映钢板滚压后的截面形状；轮辐盘面的通风孔与减重孔按圆周阵列布置，既为制动鼓散热提供气流通道，也在保证刚度的前提下降低簧下质量。螺栓孔周边局部加厚并形成沉台，用来分散螺母压紧力，防止盘面在频繁拆装和冲击载荷下出现压陷或裂纹。轮辐与轮辋连接区域采用大圆弧过渡，避免直角截面造成应力集中，这也是钢制车轮疲劳寿命设计中的关键部位。

　　安装边界方面，模型需要重点核对轮胎胎圈与轮辋凸缘的配合尺寸、制动鼓与轮辐内表面的旋转间隙、轮毂螺栓穿过孔的位置度，以及气门嘴伸出空间。轮辋外侧凸缘决定轮胎装拆时的滑移路径，槽底深度则影响无内胎或有内胎轮胎的装配工艺。盘面孔位与车桥法兰、螺母球面或锥面的匹配，需要在三维环境中进行干涉检查，确保紧固后车轮端面贴合均匀。

　　在性能取向上，钢制轮辋相比铸造铝合金车轮更强调成本、韧性与可修复性，适合载荷波动大、路面条件差的运营环境。设计中通过控制板厚分布、加大焊接过渡圆角、优化孔边距和加强筋压型，使轮辐在径向受压、周向受扭和横向受弯时均具备足够的刚度。通风孔的形状不能只追求减重，孔缘与螺栓孔之间需保留足够材料宽度，否则在弯曲疲劳试验中容易沿孔间截面萌生裂纹。

　　三维表达上，回转体轮廓、圆周阵列孔位、焊接贴合面和局部冲压加强结构都被完整还原，可用于车轮总成装配校核、轮胎匹配分析、车桥间隙检查以及焊接工装定位讨论。对底盘设计人员而言，该模型能够直观呈现钢制车轮从轮胎接口到轮毂安装接口的完整边界，为承载能力评估、制动散热布置和维修拆装空间验证提供可靠的结构依据。
