汽车盘式制动摩擦片结构设计

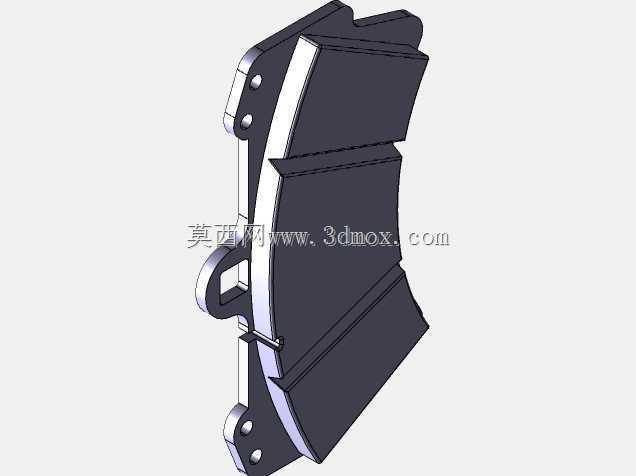

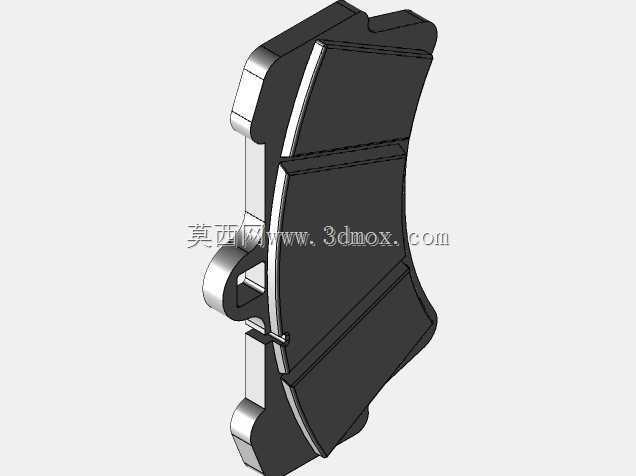

　　盘式制动摩擦片是乘用车与轻型商用车制动系统中直接承担摩擦减速任务的核心执行零件，其结构合理性直接关系到整车制动效能、热衰退表现与行驶安全。这套三维结构完整还原了单片制动摩擦片的实体形态，包含摩擦材料块、钢背基板、安装定位耳、消音减震结构以及磨损指示相关特征，可用于制动卡钳总成匹配设计、制动器运动干涉校核以及教学演示。

　　从实际装车场景看，该类摩擦片成对布置在制动盘两侧，由浮动卡钳内的活塞推动压向旋转制动盘，通过摩擦力矩将车辆动能转化为热能耗散。模型中钢背两侧的凸耳用于嵌入卡钳支架导向槽，承担制动时的切向反力，因此凸耳的宽度、厚度与槽口间距必须与卡钳导轨严格匹配，间隙过小会导致拖滞与回位不良，间隙过大则会在制动换向时产生敲击异响。钢背顶部的定位孔与卡扣特征用于固定片簧、消音片或磨损报警弹片，这些细节在总成装配中决定了制动片能否沿导向方向平顺滑动。

　　摩擦材料块的轮廓并非简单平板，其外缘弧形与制动盘有效摩擦半径相吻合，内缘避让卡钳活塞与防尘罩区域。模型中摩擦面开设的纵向沟槽具有明确工程作用：一是在制动过程中排出磨屑与粉尘，避免磨粒在摩擦界面形成三体磨损；二是作为散热与热膨胀补偿通道，降低连续制动时摩擦材料因热膨胀产生的局部压应力集中；三是在湿滑工况下划破水膜，缩短水衰退恢复距离。摩擦块两端常见的倒角结构用于抑制制动初段的尖锐噪声，通过改变摩擦块固有频率与接触压力分布，减少与制动盘耦合振动的概率。

　　钢背作为摩擦材料的承载基体，需要承受活塞推力、剪切力矩与热应力，其板厚通常根据整车整备质量与最大制动力矩选取，边缘翻边或冲压凸起用于增强抗弯刚度。模型中钢背与摩擦材料结合面并非光面，实际产品中会设置网纹、凹槽或粘接结构，保证摩擦材料在高温高压下不发生脱层。摩擦材料厚度则需兼顾磨损寿命与制动盘间隙，过厚会增大卡钳活塞回位行程，过薄则缩短维护周期并增加钢背直接刮擦制动盘的风险。

　　在设计校核阶段，工程人员需要将该零件与制动盘、卡钳壳体、活塞、导向销及片簧进行装配仿真，重点检查全磨损极限状态下摩擦片是否仍能被有效夹持，活塞是否存在脱出风险，以及转向节、轮毂周边在最大转向与跳动工况下是否发生干涉。安装边界方面，摩擦片总宽受卡钳钳口开档限制，凸耳中心距决定支架跨距，摩擦块弧长对应制动盘包角，钢背顶面到摩擦面的高度则影响卡钳活塞的初始位置。

　　建模时应保证摩擦面弧形半径、钢背冲压圆角、凸耳槽口与定位孔的相对位置准确，这些特征既是加工模具的依据，也是装配公差累积分析的基础。对于结构设计人员而言，该模型可作为卡钳匹配、制动盘布局与底盘制动器空间校核的参考件；对于教学与选型人员，则能直观理解盘式制动片如何通过材料摩擦、机械定位与热管理结构共同完成车辆制动功能。
