盘式浮动制动卡钳结构三维数模

　　这套制动卡钳的三维结构，是面向轮边盘式制动系统做的正向数模，整体采用浮动钳体的经典布局，所有配合面、安装孔位、钳体轮廓都按照实际装车的边界条件搭建，没有做过度的艺术化简化，结构工程师拿到数模后可以直接开展干涉检查、安装校核与受力路径梳理。从实际装车场景来看，这类卡钳广泛适配低速工业车辆、场地作业代步车、小型非道路轮式设备的轮边制动工位，工作时随车轮转动的制动盘从卡钳中部的开口槽穿过，钳体跨骑在制动盘两侧，液压油通入内侧油缸后推动内侧摩擦片先贴紧制动盘盘面，反作用力带动整个浮动钳体沿导向销轴向滑移，让外侧摩擦片同步压向制动盘另一侧面，两侧夹紧产生摩擦力矩，把车轮的转动动能转化为热能耗散，实现行车减速或者驻车锁止。

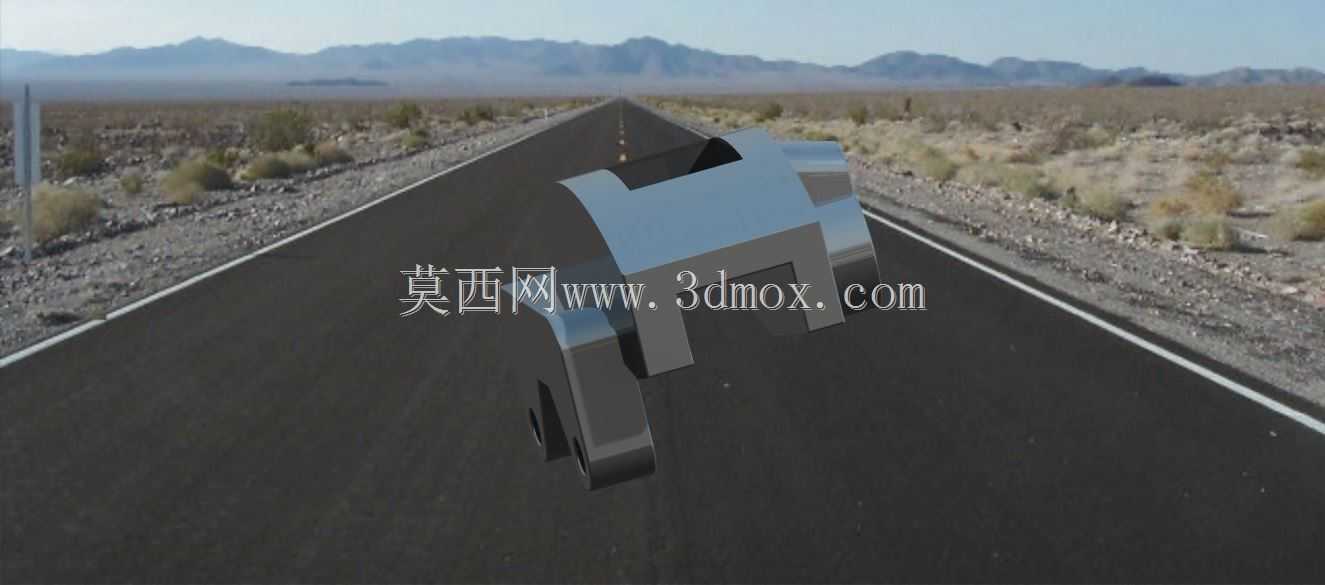

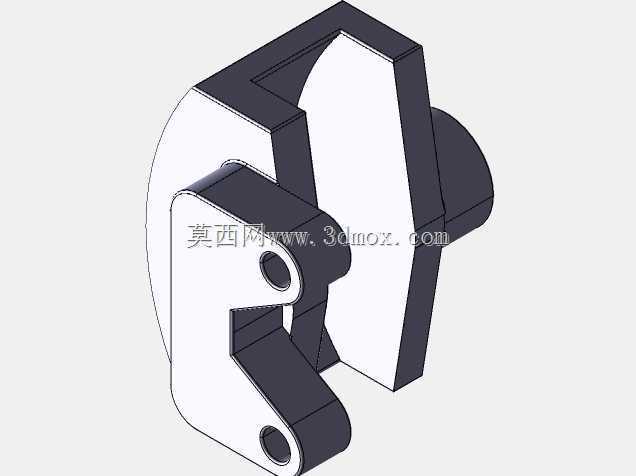

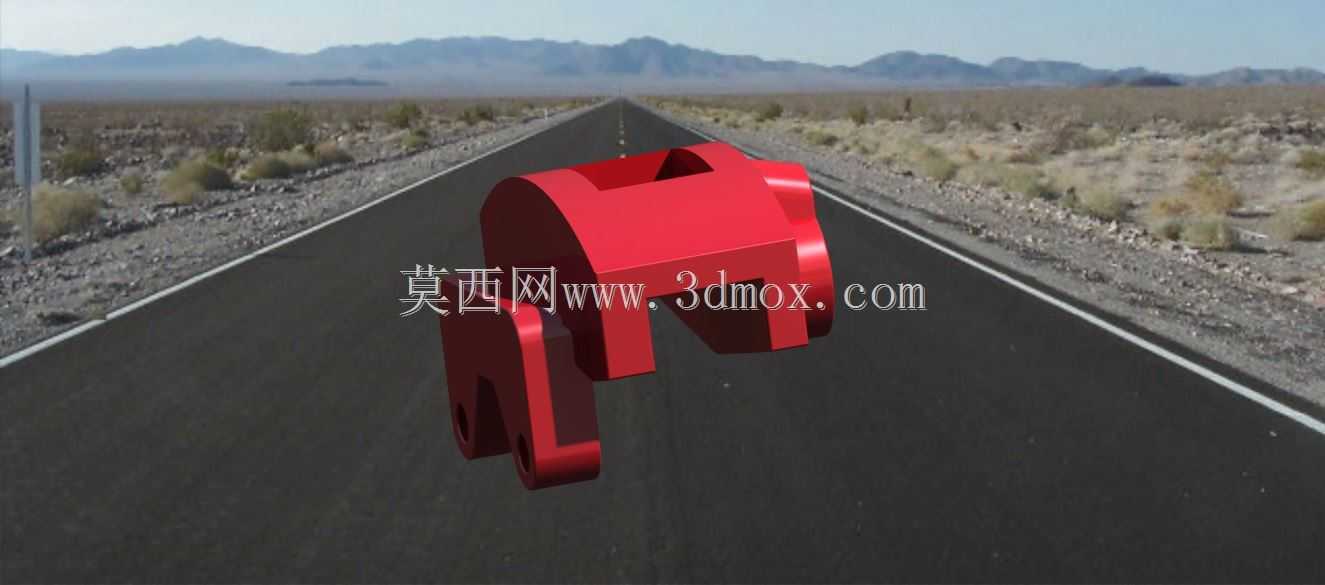

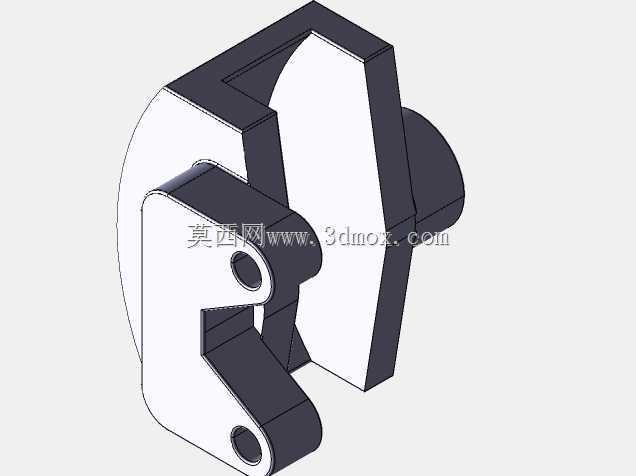

　　数模里清晰还原了卡钳的核心结构分区：后方是跨夹制动盘的C型钳架主体，厚重的背板构成钳体的主要承力骨架，两侧伸出的臂部预留了摩擦片的安装容纳空间，前方伸出的两个带同轴通孔的铰接耳板，就是浮动钳的导向销安装位，两个耳板的孔位同轴度、孔间距都按照导向销的配合公差做了对齐，耳板下方的镂空让位槽，一方面给摩擦片的磨损位移留出活动空间，另一方面也减少了钳体非承力区域的冗余重量，避免铸件壁厚过大带来的铸造缩孔风险。做结构设计的时候，首先要锁定的就是卡钳和转向节/车桥安装端面的贴合边界，数模中钳体背部的安装结合面、定位凸台的位置都对应轮边预设的安装点位，安装孔的中心距、贴合面到制动盘中心面的偏距必须和整车轮边参数匹配，一旦偏距出错，

　　就会出现摩擦片偏磨、制动盘蹭钳、制动拖滞的故障。钳体中部的开口槽宽度要和制动盘厚度、两侧摩擦片总厚度、摩擦片磨损极限后的补偿间隙匹配，槽宽过小会在制动盘受热膨胀的时候出现卡滞，槽宽过大则会让摩擦片空行程变长，制动踏板的自由行程超标，制动响应滞后。前方两个铰接耳的孔位轴线必须和制动盘盘面保持平行，导向销穿入后钳体的滑移方向要完全垂直于制动盘摩擦面，要是导向轴线出现偏角，浮动钳回位就会卡涩，长期使用后摩擦片会出现单侧偏磨，局部接触压力过高还会引发制动抖动、盘面热斑。钳体的承力臂截面做了渐变加厚处理，从耳板位置到后方背板的传力路径连续过渡，没有尖锐的直角转角，制动时摩擦片受到的切向制动力会通过钳臂传递到安装点，

　　平顺的过渡结构可以避免应力集中，在反复制动的交变载荷下不会出现钳臂开裂的问题。数模同时还原了摩擦片的安装卡位，摩擦片背板可以嵌入钳体内部的导向槽内，制动时沿槽向平动，不会出现转动错位，外侧的钳体圆弧轮廓避让开车轮轮毂的旋转包络，装车后轮毂转动全程不会和钳体外壁发生剐蹭。在整车布置阶段，还要校核卡钳外侧和轮辋内圈的径向间隙，卡钳顶部和悬架摆臂、转向拉杆的跳动间隙，车辆满载颠簸、转向极限位置下所有相邻部件都不能和卡钳发生运动干涉。钳体的油缸安装位、油道接口的朝向也在数模中做了预留，后续接入制动硬管、排气螺钉的时候，周边要有足够的操作空间，方便产线装配和后期维保排空气。这类浮动卡钳相比固定对置活塞卡钳，结构零件更少，单侧布置油缸即可实现两侧夹紧，整体重量更轻，成本更低，在中小制动力矩的轮边设备上适配性极强，建模过程中所有配合间隙、壁厚分布、安装点位都遵循实际铸件的工艺要求，最小壁厚满足铸造时铁水充型的流动性要求，加工面的余量预留也符合机加工的装夹逻辑，不管是做制动系统的教学演示、结构方案评审，还是配套轮边设备做选型匹配，这套数模都能完整呈现浮动制动卡钳的全部结构特征与装配关系。
