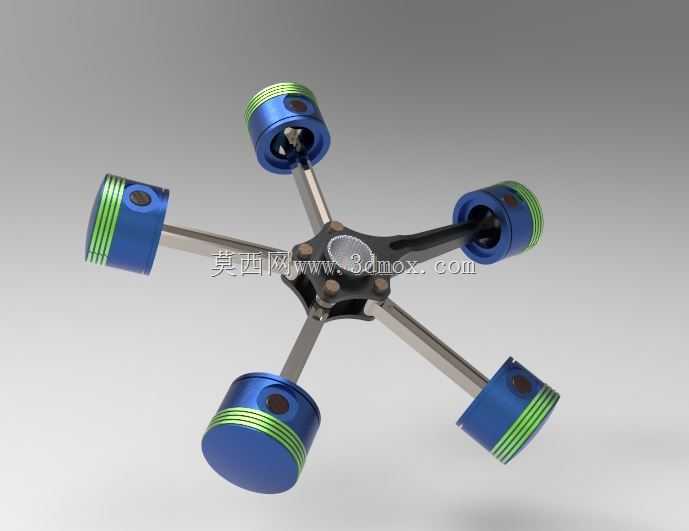

星型五缸径向活塞发动机结构总成

　　径向活塞发动机的结构布局在小型航空动力、实验教学台架、复古动力改装以及特种轻型动力装置中有着非常典型的应用价值。该总成采用五组活塞沿中心曲轴呈放射状均匀布置的方案，活塞组件围绕中心输出轴形成近似星形的空间分布，这种布置能够在较短的轴向尺寸内布置多个做功单元，使整机在径向展开的同时保持紧凑的机身长度。与直列动力单元相比，径向结构不需要沿轴向串联多组缸体，曲轴跨距更短，主轴承受力分布更均衡，在风冷条件下各缸暴露面积也更充分，适合对迎风冷却、重量控制和结构可视性要求较高的场景。

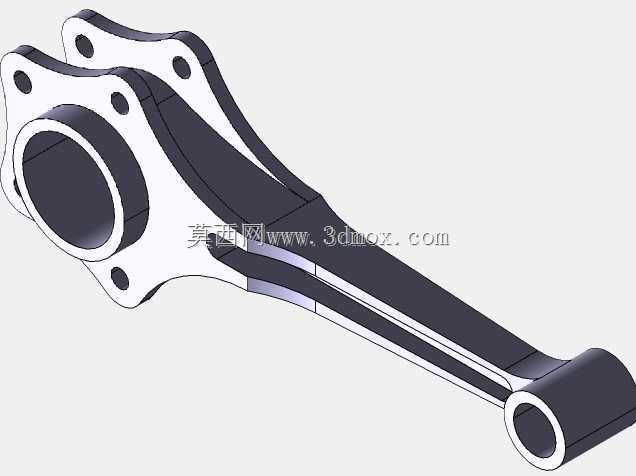

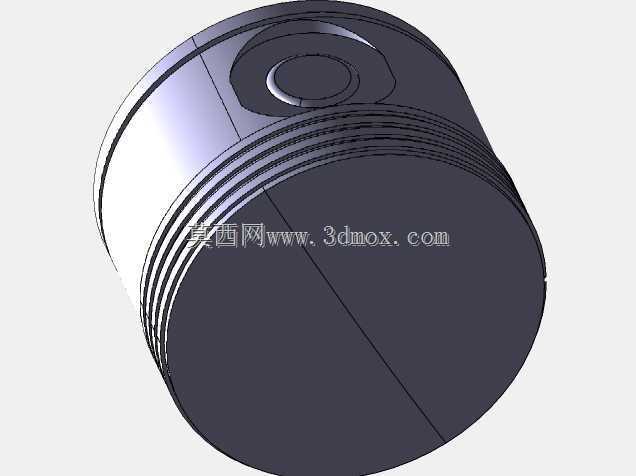

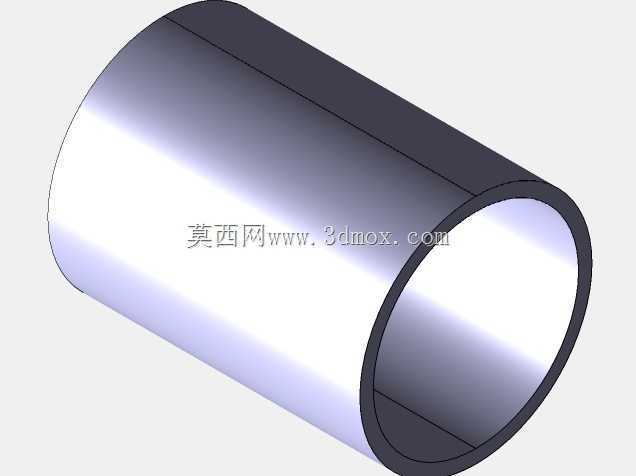

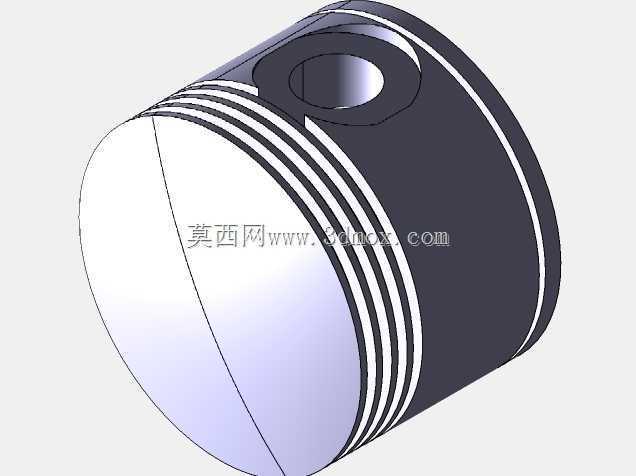

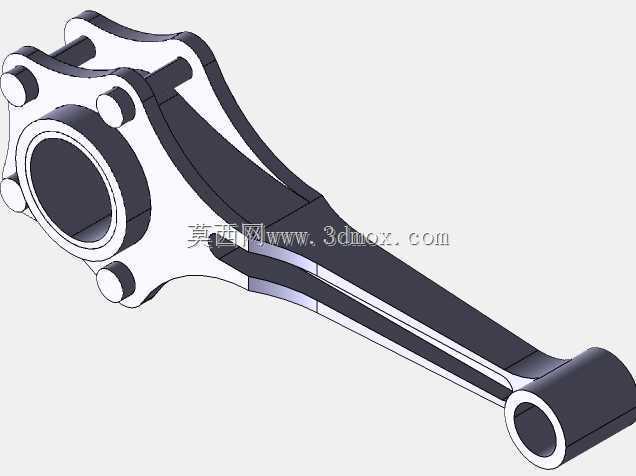

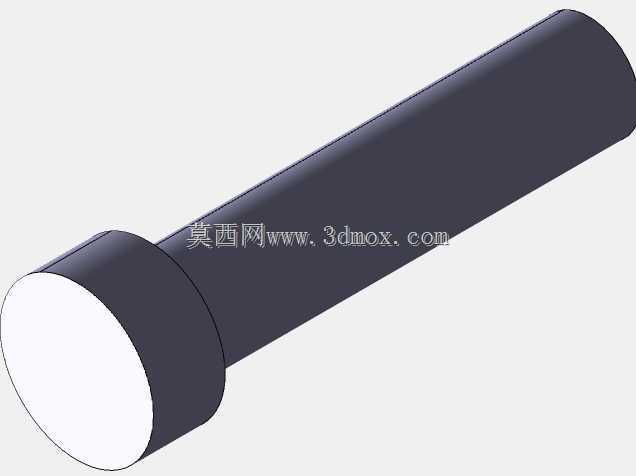

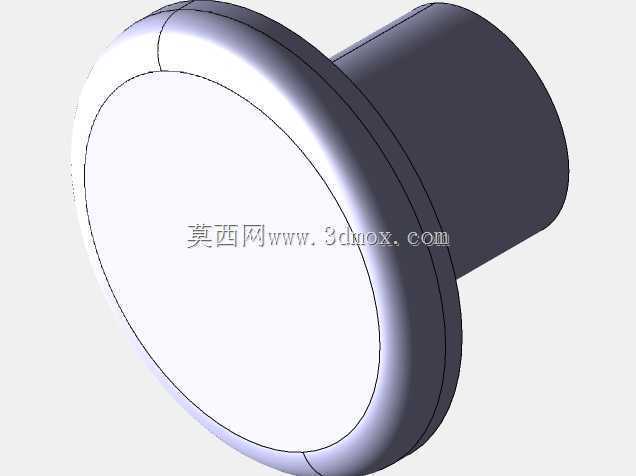

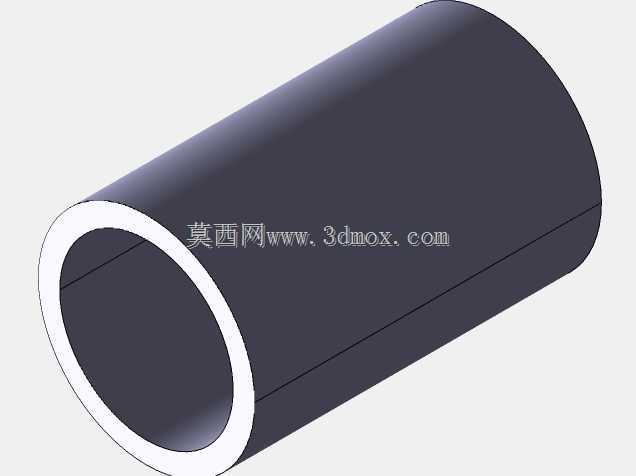

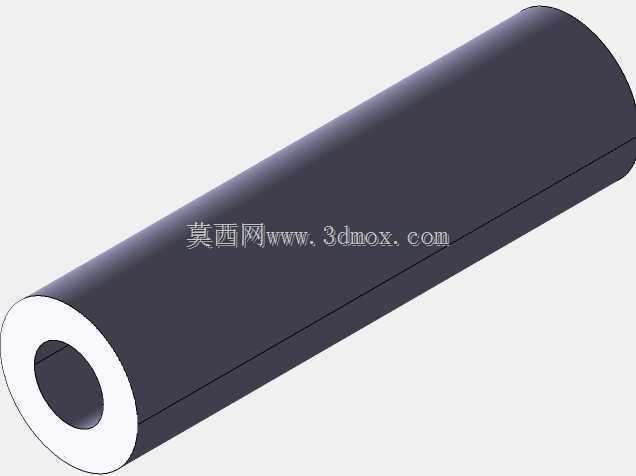

　　从实际功能来看，该总成围绕中心曲柄连杆机构完成活塞往复运动到旋转输出的转换。每组活塞均通过独立连杆与中心曲柄区域连接，活塞在缸套内沿各自径向方向往复滑动，连杆将燃气压力或模拟载荷传递至曲轴，再由中心轴输出转矩。五组活塞按圆周方向间隔布置，可使不同活塞的运动相位错开，降低单缸做功带来的扭矩波动；在教学或结构验证场景中，这种布局也便于观察多连杆交汇、曲柄偏心、活塞换向以及配重平衡之间的关系。模型中活塞头部带有环槽结构，可对应活塞环的安装位置，用于表达密封、刮油与热传导相关的设计细节；活塞销孔与连杆小头形成铰接，连杆大头则汇聚到中心曲柄销区域，构成整套机构的受力核心。

　　设计思路上，该结构重点处理的是多连杆空间交汇与运动干涉问题。由于五个活塞组件围绕同一中心分布，各连杆在旋转过程中会在中心附近形成复杂的相对运动轨迹，若连杆厚度、大头宽度、曲柄销长度或相邻缸夹角处理不当，极易在装配或运动仿真中出现碰撞。因此在三维建模时，需要先确定中心曲柄的偏心距、连杆中心距、活塞直径和缸体布置圆半径，再按统一角度阵列活塞与连杆组件。装配完成后应通过运动学检查确认各零件在全行程内保持合理间隙，尤其关注连杆大头与相邻杆身、活塞裙部与缸套端面、曲柄盘与连杆侧面等位置。零自由度装配表达的是最终总成的约束状态，而在机构分析中可将曲轴旋转副、活塞滑动副、连杆铰接副分别释放，以验证往复运动轨迹和极限位置。

　　外形尺寸方面，该总成的外轮廓主要由五个活塞外端围成的径向包络圆决定，整体呈现扁平星形结构。轴向宽度集中在中心曲柄盘、连杆大头和活塞销区域，径向尺寸则随活塞行程和连杆长度增加而扩大。安装边界设计时，需要在活塞外端保留缸套或导向支撑的空间，在中心轴两端预留轴承支撑、联轴器或负载连接位置；若用于教学展示，可在底部设置支架，使星形平面保持竖直，便于观察活塞同步展开的形态；若用于实际动力布置，则需结合机匣、缸盖、气门或喷油元件进一步完善外围结构。中心盘区域承担多组连杆的交汇与固定，其端面孔位、减重区域和紧固件布置需要兼顾刚度与轻量化，避免曲柄区域因交变载荷产生过大变形。

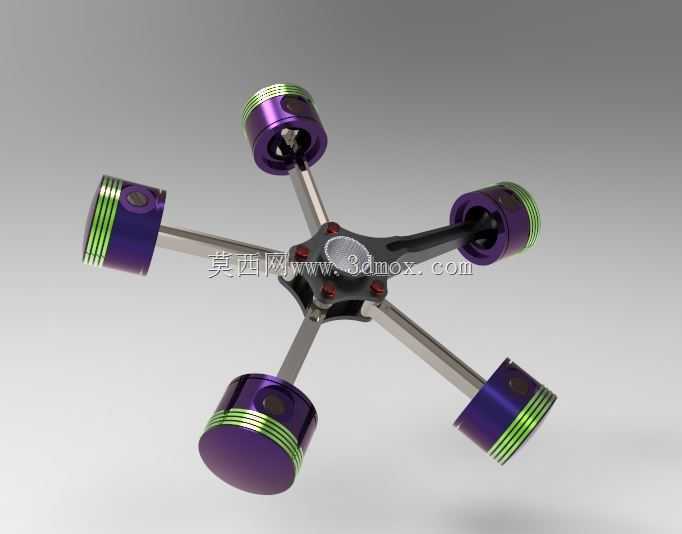

　　从工程建模角度看，该总成适合用于径向发动机原理演示、曲柄连杆机构教学、多缸平衡性分析以及复杂装配约束练习。活塞、连杆、曲柄盘和中心轴之间的层级关系清晰，既能表达单件结构特征，也能体现整机装配逻辑。外形上紫色活塞主体与绿色环带形成明显视觉区分，金属色连杆贯穿中心，使放射状机械结构一目了然。对于结构设计人员而言，该模型的价值不在于外观渲染，而在于通过完整三维装配理解星形动力单元的空间布置、受力传递、运动边界和安装约束，为后续缸体细化、支撑设计、动力学仿真或小型动力装置方案验证提供基础。
