四缸发动机全套核心零部件结构设计

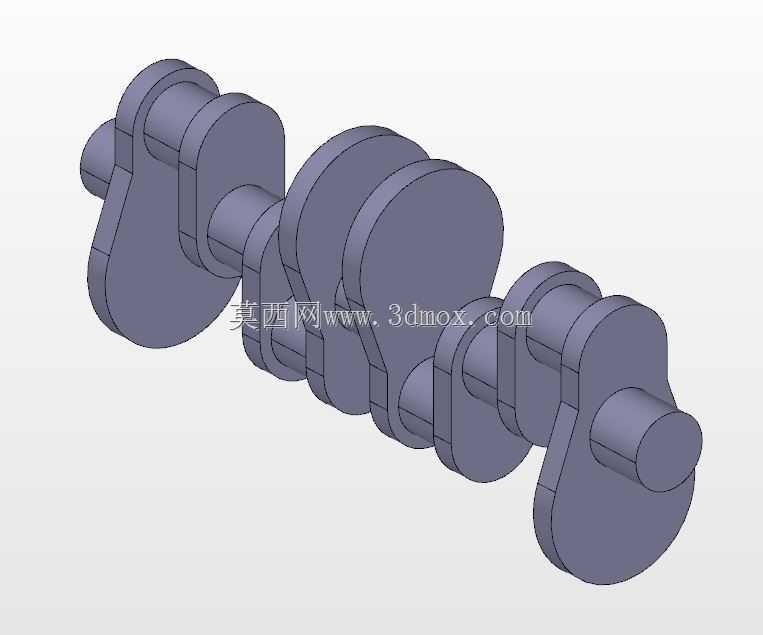

　　这套四缸动力总成的核心零部件三维结构，覆盖了往复式内燃机从燃烧室密封、动力转换到机体支撑、油路存储的全部关键运动与固定部件，在乘用车、轻型商用车、小型工程机械以及固定式动力机组的整机开发环节中，这类成套零件的数模是前期方案校核、运动干涉排查、装配工艺验证的核心载体。不同于单一零件的孤立建模，整套结构的设计逻辑始终围绕四缸直列布局的做功顺序展开，曲轴的曲柄销相位按照1-3-4-2或者1-2-4-3的点火间隔排布，每段曲柄臂的配重块轮廓都对应活塞连杆组的往复惯性力做平衡配重，在数模中可以直接调取曲轴的全行程运动包络，核对其回转过程中与缸体内腔、油底壳挡油板之间的最小安全间隙，避免实际装机后出现运动件磕碰的致命问题。

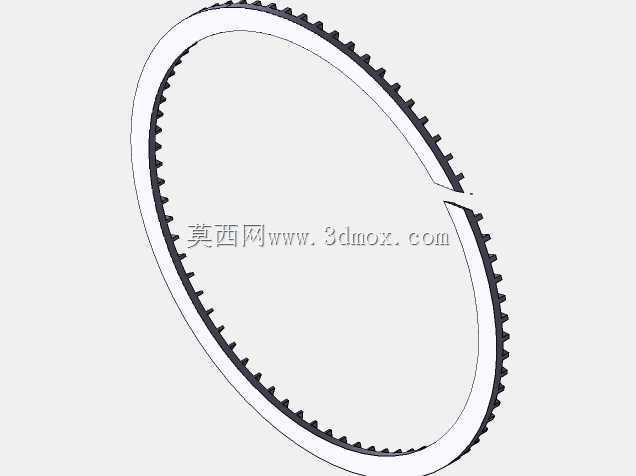

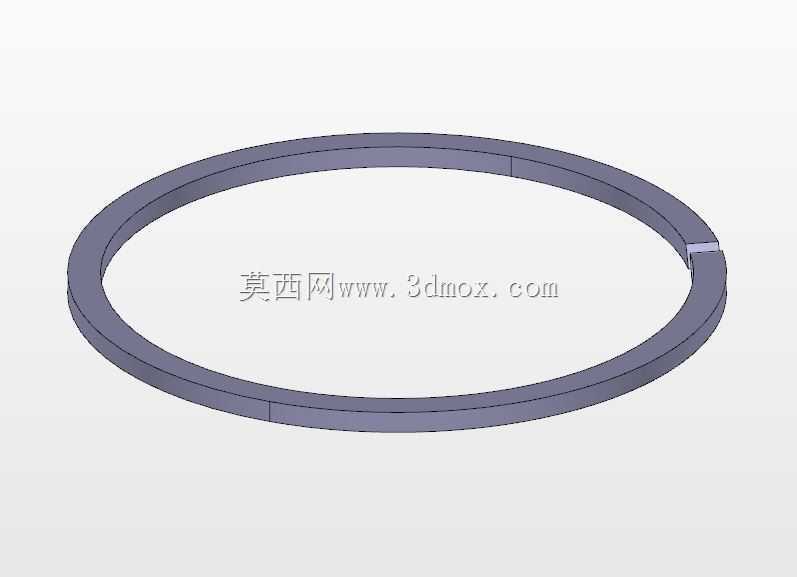

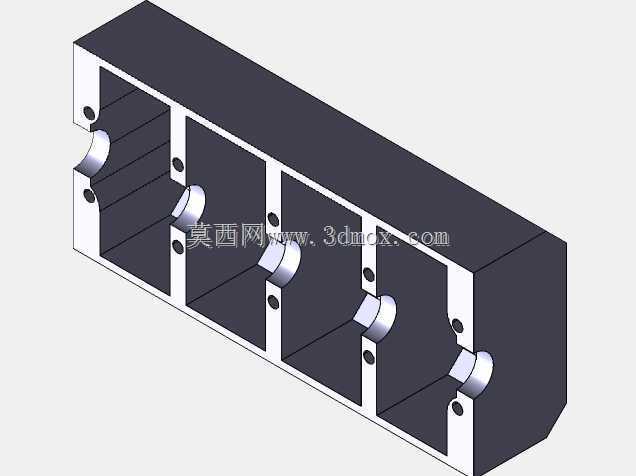

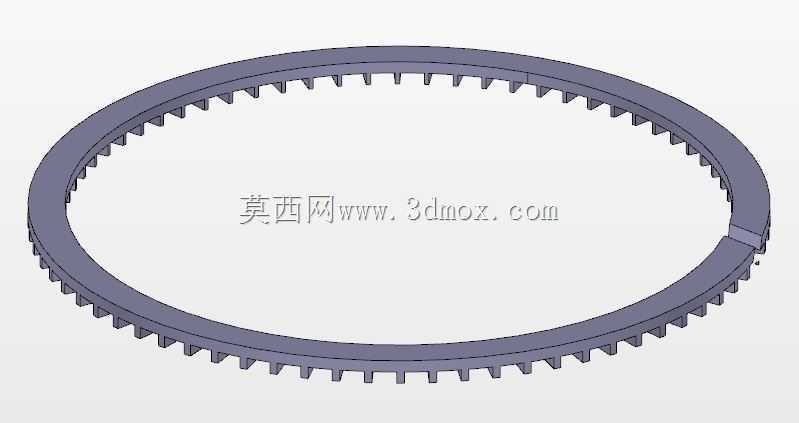

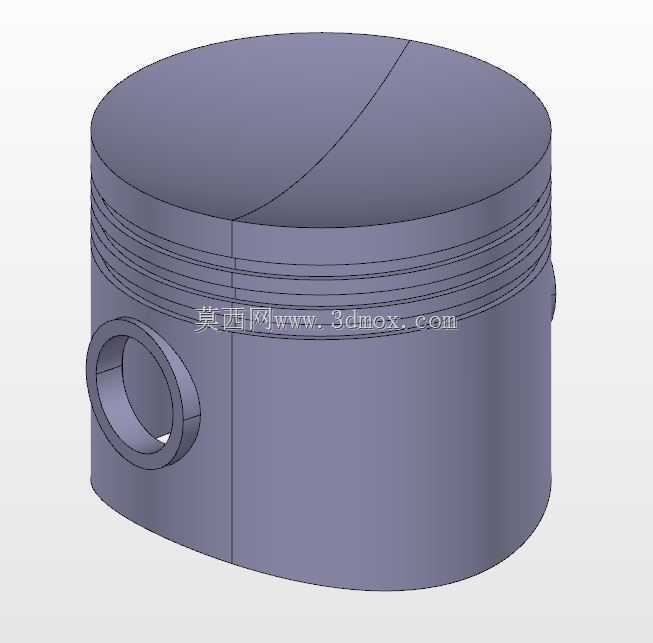

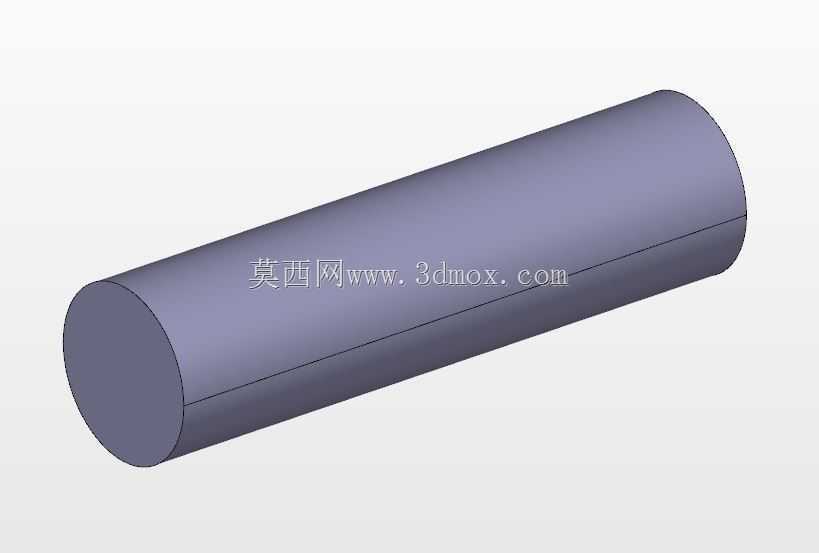

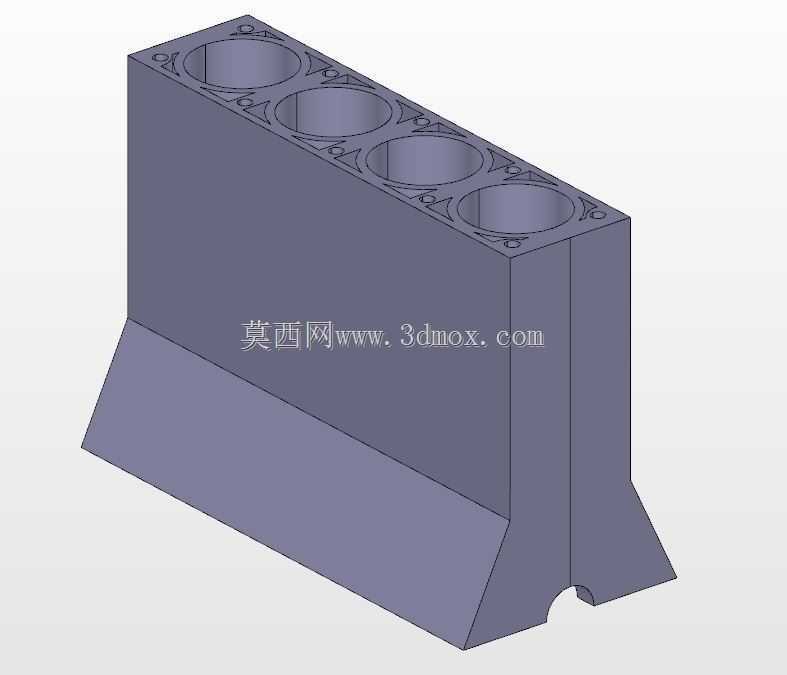

　　活塞作为直接承受燃烧室爆发压力的零件，头部的环槽布局依次对应压缩环与油环的安装位置，第一道压缩环的槽位通常距离活塞顶面留出足够的热岸距离，用来隔绝燃烧室的高温传递，环槽的截面尺寸与气环的开口间隙设计相匹配，保证工作状态下热膨胀后既不会卡滞也不会出现燃气泄漏；油环的环槽内预留回油孔，刮下的缸壁多余润滑油可以通过孔道直接回流到曲轴箱，避免机油窜入燃烧室造成积碳。活塞销座的位置与连杆小头的衬套孔径同轴，建模时已经把销的配合公差边界考虑在内，装配状态下活塞可以在销上自由摆动，跟随曲轴转角完成上下往复运动。发动机缸体作为所有零部件的安装基体，直列四缸的缸筒中心距按照整机排量与缸径设计值排布，

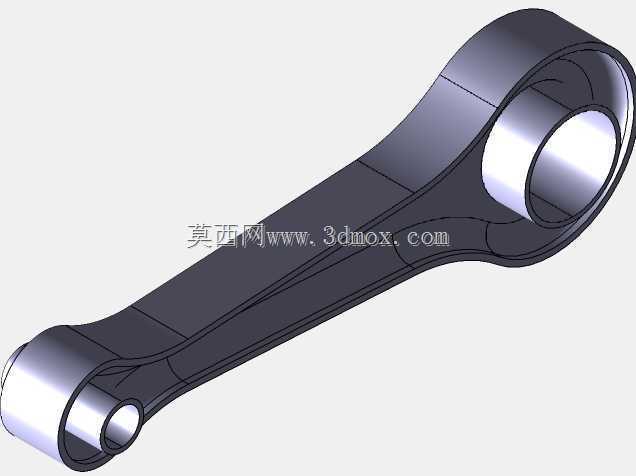

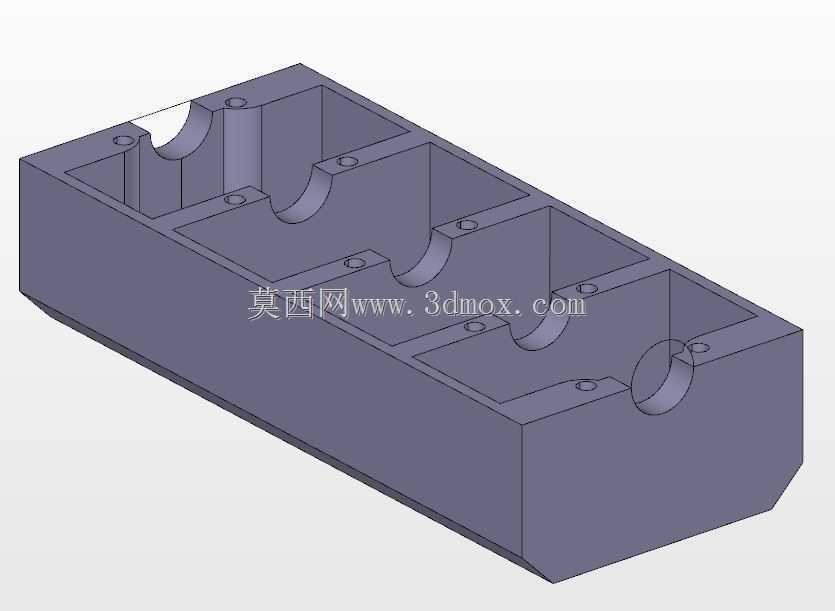

　　缸筒内壁的加工面与活塞外圆的配合间隙预留出热膨胀余量，缸体上的主轴承座孔与曲轴主轴颈同轴，数模中主轴承盖的安装定位面、螺栓孔位置都和机体的对应特征完全匹配，装配时可以直接模拟主轴承螺栓的拧紧路径，核对工具操作空间是否足够。油底壳安装在缸体下平面，二者的结合面布置密封胶条的安装槽，油底壳的内腔深度要保证曲轴连杆大头在最低回转位置时不会撞击壳底，同时壳体底部的集油槽结构可以在车辆倾斜工况下保证机油泵吸油口始终浸没在润滑油中，避免吸空造成润滑失效。定位销属于整套总成里的小尺寸关键零件，分别布置在缸体与主轴承盖、缸体与油底壳、缸盖与缸体的结合面位置，销与销孔采用过渡配合，在螺栓拧紧之前先完成两个结合部件的位置对中，

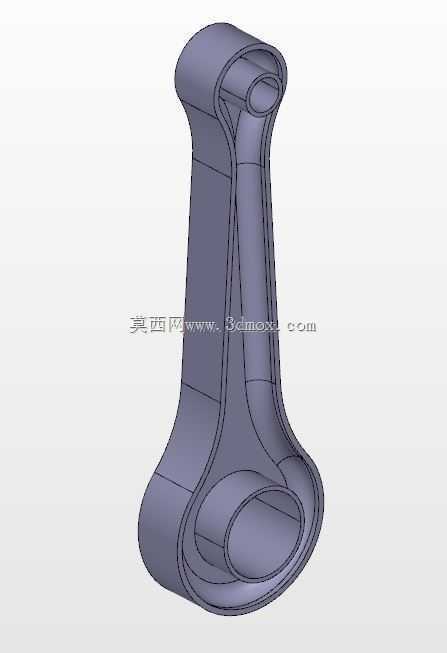

　　消除装配错位带来的密封失效或者轴孔不同心问题。从安装边界来看，整套零件组装完成后，曲轴的轴向定位由中间主轴承的止推片控制，轴向窜动量控制在设计允许的极小范围内，活塞在上止点位置时顶面与缸体上平面的相对高度决定了燃烧室的实际容积，直接影响整机压缩比参数；连杆大头的剖分面定位结构在数模中可以清晰呈现，保证往复运动过程中连杆盖不会出现错位。在实际开发场景中，这套数模可以直接用来做活塞连杆组的动平衡仿真，提取不同转速下的惯性力载荷，为整机悬置的减震设计提供输入，也可以在教学场景中演示四冲程发动机的配气、做功、润滑路径的装配关系，帮助结构工程师快速理清各零件之间的配合逻辑，减少从二维图纸转换到三维装配时的理解偏差，所有零件的特征都按照实际加工工艺建模，没有多余的非工程结构，可直接用于后续的工程图导出与工艺评审。
