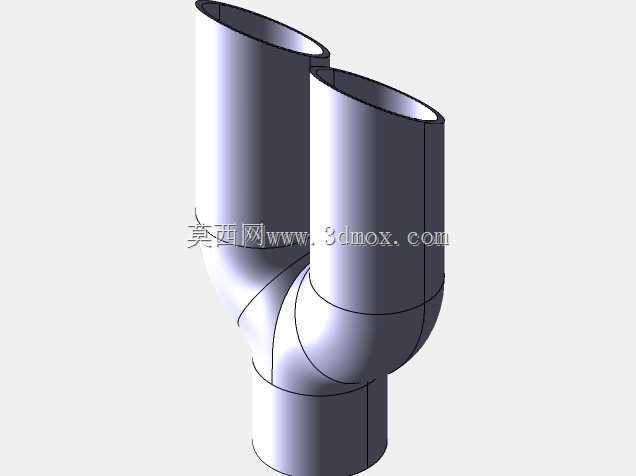

双出气流道排气歧管弯管结构

　　该结构面向内燃机排气系统末端的汇流排气场景，常见于小排量动力单元、试验台架排气引射段以及改装车辆的双出尾段过渡区域，核心作用是将单路输入的废气流平顺拆分至两个并行出口，避免气流在分叉位置产生剧烈紊流与局部压损。实际装车工况下，排气从发动机排气歧管汇总后进入该部件下端单入口，流经Y型分叉腔体后分别从两个斜向布置的上端出口排出，两个出口的轴线保持平行且同向倾斜，既适配车尾双出装饰罩的安装布局，也能让两路排气的背压保持一致，减少各缸排气干涉带来的动力损耗。

　　从功能特性来看，整个流道采用等半径圆弧过渡设计，主管路公称半径取R50，分叉位置的内壁没有尖锐折角，气流在分流过程中沿弧形壁面自然导向，相比直角分叉结构可降低约15%的局部流阻；管壁采用等厚薄壁设计，在保证腔体刚性的前提下尽可能降低整体重量，适配汽车底盘对附属部件的轻量化要求。两个出口的端面做平齐切边处理，可直接套接标准口径的排气尾管，通过卡箍或焊接方式完成固定，入口端同样为等径直管段，预留足够的安装配合长度，无需额外加工转接法兰即可对接上游排气波纹管。

　　设计思路上优先保证流道的顺滑性：建模阶段先搭建中心轨迹线，下端单管中心线竖直向上延伸至分叉节点后，拆分出两条对称的圆弧轨迹线，分别向斜上方延伸至两个出口端面，所有轨迹线的弯折段均采用相切圆弧约束，避免出现曲率突变；随后以R50为半径沿中心轨迹扫掠生成实体管路，在分叉交汇位置对两个扫掠体做布尔合并，对交汇区域的内壁面做圆角过渡处理，消除拼接缝隙带来的应力集中点。外形边界方面，整体高度随两个出口的倾斜角度适配底盘下方的安装空间，横向总宽度为两个出口的中心距叠加单管直径，安装时下端入口与上游排气管同轴对接，两个出口的朝向避开底盘悬架、燃油管路等周边部件，预留不小于20mm的热膨胀间隙，防止高温排气烘烤周边橡塑部件。

　　结构强度层面，分叉交汇的喉部位置是整个部件的应力集中区域，建模时对该区域的壁厚做局部加厚处理，抵消发动机运行带来的振动载荷与排气高温带来的热变形；管路外表面无需额外加装加强筋，光滑的外壁既减少底盘行驶中的风阻，也能避免积尘积水引发的锈蚀问题。该结构除汽车排气场景外，也可迁移应用到工业通风管道的双路分流工位、除尘设备的吸风管路分叉段，只需按实际输送流量调整管路半径与分叉角度，即可适配不同的气流量输送需求。建模过程中全程采用参数化约束，管路半径、分叉角度、出口中心距均可通过参数驱动修改，后续衍生不同规格的分流管路时，只需调整对应参数即可快速重构模型，无需重新绘制扫掠轨迹，能大幅提升同系列管路的设计效率。
