车辆悬架螺旋弹簧阻尼减震器结构设计

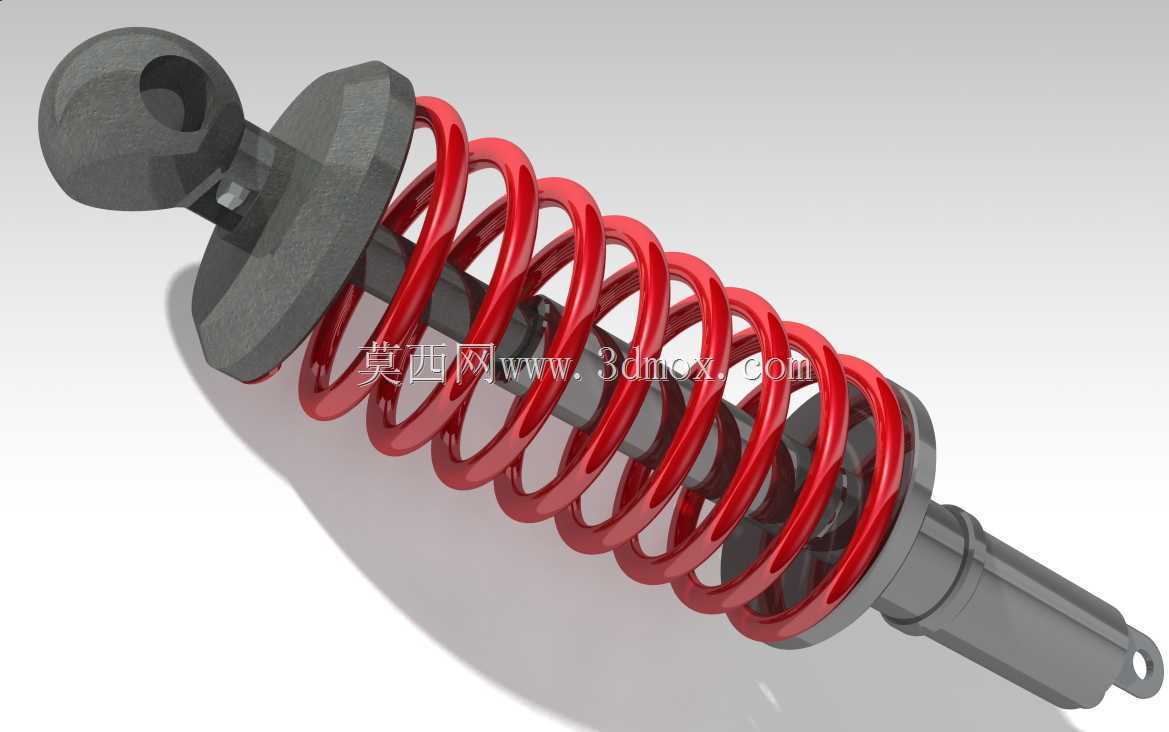

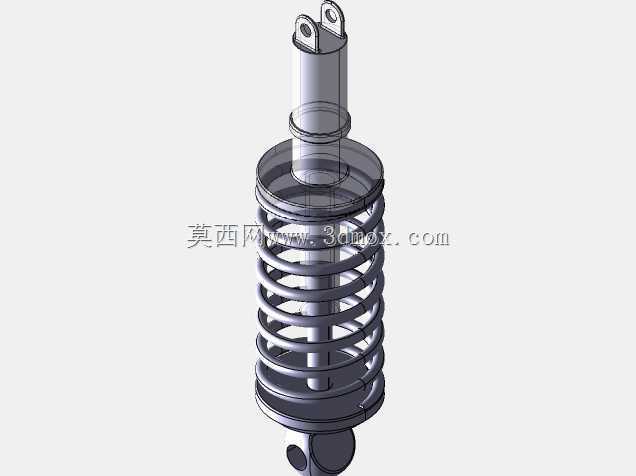

　　该减震器结构主要面向小型轮式车辆、非道路代步设备以及轻型移动底盘的悬架缓冲场景，在实际装车中承担路面冲击衰减、车身姿态约束与行驶振动隔离的作用。整套总成由外置螺旋压缩弹簧、中心阻尼活塞杆、上端球铰安装座、下端销轴连接耳以及弹簧限位托盘共同组成，弹簧采用大节距红色圆柱螺旋构型，圈数分布均匀，两端通过托盘与杆身台阶完成轴向定位，避免工作过程中出现弹簧侧向滑移或脱出。

　　从功能逻辑来看，减震器并非单一弹性件，而是弹性承载与阻尼耗能协同工作的部件。螺旋弹簧负责吸收车轮经过颠簸路面时产生的瞬时冲击，将硬性碰撞转化为弹簧的弹性压缩势能；中心阻尼杆则在弹簧反复伸缩过程中提供运动阻力，把振动能量逐步耗散，抑制弹簧压缩后快速回弹带来的连续颠簸。上端采用球头铰接结构，可在悬架跳动时适应小角度摆转，补偿安装面与减震器轴线之间的角度偏差；下端设置带孔连接耳，通过销轴与底盘摇臂或车轮支架相连，形成稳定的二力杆传力路径。

　　结构建模时需要重点关注弹簧与阻尼杆的同轴关系。弹簧内径需大于中心杆外径并保留合理间隙，防止车辆侧倾或弹簧受压弯曲时，弹簧内圈与杆身发生摩擦干涉。上下托盘的支撑面应与弹簧端面贴合，托盘边缘设置翻边或限位凸台，对弹簧端部形成径向约束。球头座根部采用加厚过渡圆角，以降低铰接位置在交变拉压载荷下的应力集中；下端耳板孔位需保证与销轴的配合公差，孔轴线与减震器主轴线垂直，避免装配后出现别劲现象。

　　安装边界方面，该类减震器在整车布置中通常呈倾斜状态，上端连接车架或车身支座，下端连接转向节、摇臂或后桥支架。选型与三维校核时，需明确自由长度、最大压缩长度和极限拉伸长度三个关键尺寸：自由状态对应车辆未承载时的安装距；车轮上跳至极限行程时，减震器压缩长度不得小于结构允许的最小长度，防止弹簧并圈或活塞杆触底；车轮下落至最大反弹位置时，拉伸长度不得超过杆体导向行程，避免活塞脱出缸筒。上下连接点的球头直径、耳板孔径、销轴长度以及安装面宽度，都要与周边支架预留的装配空间匹配。

　　在整车性能匹配中，弹簧刚度决定悬架承载能力和偏频，阻尼特性则控制振动衰减速度。弹簧刚度过低会导致车辆满载后悬架下沉明显，缓冲行程不足；刚度过高则会使轮胎对路面细碎颠簸过于敏感，降低乘坐舒适性。阻尼过小，车辆经过凸起后会出现多次余振；阻尼过大，则会让悬架动作生硬，轮胎贴地性能下降。设计中通过弹簧丝径、中径、有效圈数来调整弹性特性，同时依靠中心阻尼杆的行程与阻力参数控制回弹速度。

　　三维结构表达上，弹簧曲面需保持连续顺滑，螺旋升角与端部并圈过渡自然，能够直观展示压缩状态下各圈之间的间隙；金属杆身、托盘、球头和下连接耳按实际装配关系分层建模，便于后续进行干涉检查、运动行程模拟和工程图输出。对于结构设计人员而言，该模型可用于轻型车辆悬架布置校核、缓冲部件选型参考以及教学演示；在设备维护与改装场景中，也可借助模型确认安装点位置、整体长度和连接方式，减少实物试装阶段的反复调整。
