凸轮轴是往复式内燃机配气系统里的核心驱动零件,整套轴体沿轴向依次排布多组凸轮型面、轴颈支撑段与端部定位结构,工作时随曲轴按固定传动比同步回转,通过凸轮轮廓的升程变化规律,周期性顶动气门挺柱、摇臂或者直接驱动气门机构,精准控制进气门与排气门的开启时刻、开启持续时长以及气门升程大小,让气缸在进气冲程顺利吸入可燃混合气或者新鲜空气,在排气冲程及时将燃烧后的废气彻底排出,保障发动机各个气缸按照既定点火顺序稳定完成进排气循环。
从实际装机场景来看,这类多缸凸轮轴广泛适配直列布局的乘用车汽油机、小型柴油机以及通用动力内燃机,在整机布置中轴体平行于曲轴轴线安装,依靠缸盖或者缸体上的多个轴瓦支撑位承载径向载荷,轴上每一组凸轮都对应一个气缸的进气或者排气气门,各凸轮之间的周向相位角严格匹配发动机的点火顺序与配气相位要求,相邻气缸的凸轮错开设定角度,避免各缸气门动作出现干涉,保证各缸工作循环均匀交替,整机运转平顺无冲击。
在结构设计层面,轴体采用阶梯轴的整体布局,两端为小直径的轴端定位段,中间间隔分布不同直径的支撑轴颈,轴颈的直径与配合公差需要和轴瓦、缸盖安装孔的尺寸匹配,保证回转过程中径向间隙处于合理范围,既可以形成稳定的润滑油膜,又不会因为间隙过大出现运转抖动。凸轮部分的型面并非简单圆弧结构,而是包含基圆段、缓冲段、升程段与回程段的特殊轮廓,基圆段对应气门完全关闭的状态,缓冲段用来消除气门传动组的配合间隙,避免气门开启瞬间出现刚性冲击,升程段的曲线曲率直接决定气门的最大开启高度与开启速度,设计时需要兼顾进气充气效率、气门弹簧受力极限以及凸轮与挺柱之间的接触应力,防止型面出现过早磨损或者接触疲劳剥落。
安装边界方面,轴体的总长度需要和缸盖的轴向安装空间完全适配,两端轴头预留有正时齿轮或者正时链轮的安装定位面,部分机型还会在轴端加工出油封配合位、信号盘安装位,用来采集凸轮轴相位信号给发动机电控系统,实现喷油与点火时刻的精准同步。各支撑轴颈的同轴度公差需要严格控制,若同轴度偏差过大,轴体高速回转时会产生附加弯曲载荷,不仅会加剧轴瓦磨损,还会导致气门升程出现偏差,影响各缸进气一致性。凸轮型面与轴颈表面通常需要做硬化处理,提升表面硬度与耐磨性,长期承受气门弹簧的周期性反作用力时,能够维持轮廓精度不变。

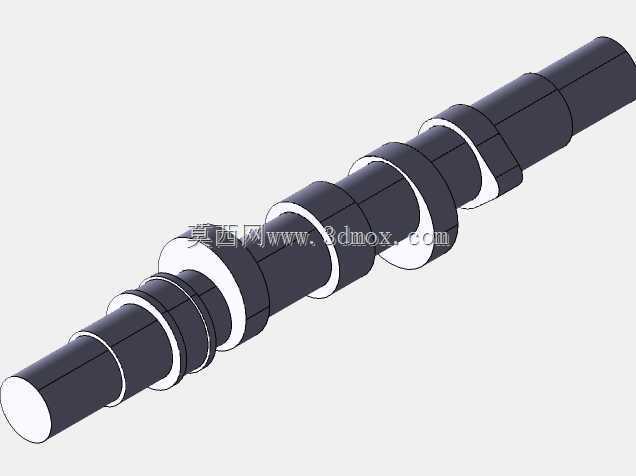

建模过程中需要先梳理整根轴的轴向尺寸链,先确定各支撑轴颈的轴向位置与直径,再按照各缸点火相位依次排布每个凸轮的周向角度与轴向位置,之后绘制凸轮的轮廓曲线,通过扫掠、拉伸切除等特征生成凸轮实体,再对轴段过渡位置做圆角处理,避免应力集中。整套模型完整还原了轴体的所有外轮廓特征,既可以用于配气机构的运动干涉校验,也能作为轴类零件加工工艺编制、工装夹具设计的参考依据,在发动机概念设计阶段,还可以将模型导入运动仿真环境,模拟不同转速下凸轮驱动气门的运动规律,核验气门加速度、弹簧裕度等关键参数是否满足设计要求。
- 上一篇:四缸发动机全套核心零部件结构设计
- 下一篇:星型六缸径向活塞动力传动总成
- 全部评论(0)
- 模板大小: 173.01 KB
- 售价:5金币
- 下载次数: 98
- 系统要求: CATIA
- 软件分类: 发动机
