沃尔沃汽车发动机摇臂传动构件

　　该构件属于汽车发动机配气机构中的核心传动摇臂，在整机动力系统里承担气门启闭动作的力矩传递与行程转换功能，工作场景集中在乘用车发动机缸盖上部的配气传动区域，随凸轮轴转动循环承受交变接触载荷，是保障发动机进排气时序精准、气门升程稳定的关键受力零件。

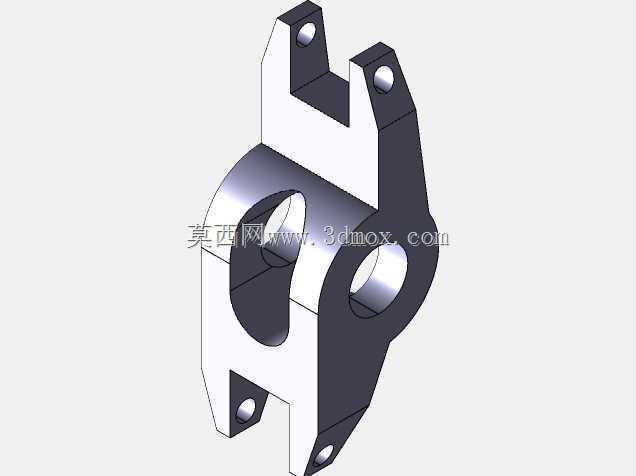

　　从实际装配边界来看，构件中部设置大直径同轴贯通圆孔，该孔为摇臂绕摇臂轴摆动的主铰接支点，孔内壁需与摇臂轴外圆保持高精度间隙配合，工作过程中持续承受轴颈的径向支撑与相对转动摩擦，建模时该孔的同轴度、圆柱度公差需严格匹配发动机装配精度要求，孔周实体做加厚处理，避免交变载荷下孔口出现应力开裂。构件上端延伸出两组平行叉形支耳，支耳端面各加工一处同轴小通孔，用于铰接气门驱动端的连接销轴，将摇臂摆动的力矩传递至气门杆端，叉口的开槽宽度预留了配对连接件的装配间隙，保证摆动过程中无运动干涉。构件下端同样设置带孔连接支耳，用于对接凸轮随动件或者气门间隙调整组件，凸轮型面推动该端时，摇臂以中部主轴孔为支点形成杠杆摆动，放大或者按比例转换凸轮升程，精准控制气门开启的开度与闭合时序。

　　结构设计层面，整体采用杠杆式异形叉臂布局，在满足传动刚度的前提下，臂身多处做镂空减材处理，既降低摇臂自身往复运动的惯量，减少发动机高速运转时的配气机构惯性冲击，又规避了多余实体带来的材料浪费。臂身的受力路径从下端凸轮接触端，沿两侧加强臂延伸至中部主轴孔，再分叉传导至上端两支耳的销轴连接点，所有转角位置均设置圆弧过渡，避免直角截面带来的应力集中，适配发动机长期高频交变载荷下的疲劳强度要求。外形安装尺寸方面，中部主铰接孔的孔径匹配主流乘用车发动机摇臂轴的标准轴径，上下支耳的孔位中心距严格对应配气机构的杠杆比设计要求，叉臂的外轮廓宽度小于缸盖摇臂腔的内部安装间距，装配后摇臂全行程摆动时，外侧壁不会与缸盖内壁、相邻摇臂发生磕碰干涉。

　　三维建模过程中，需优先保证三处铰接孔的轴线平行度与位置度，中部主轴孔作为整个构件的装配基准，建模时先完成该孔的回转特征创建，再以此为基准定位上下支耳的孔位，臂身的异形曲面通过拉伸、切除组合成型，所有安装孔的端面预留足够的承压接触面积，支耳的厚度根据销轴的剪切载荷强度校核结果设定，既不会因厚度不足导致支耳受拉变形，也不会因冗余材料增大运动惯量。该构件的实际运行工况伴随发动机舱内的高温、润滑油冲刷环境，结构上的镂空槽同时可作为润滑油的导流通道，让压力润滑的机油顺利到达各铰接孔的摩擦面，降低销轴与孔壁的磨损速率，延长配气机构的服役寿命。
