汽车发动机涡轮增压器压气机壳体结构

　　在车用动力系统的增压回路里，压气机壳体是涡轮增压器外侧直接对接进气通路的核心承载构件，日常做动力总成匹配、进气系统仿真的时候，这个零件的结构合理性直接影响整段进气道的流场损失，甚至会关联到增压器的喘振边界、整机低速扭矩输出特性。做这个壳体的三维结构设计时，首先要锚定的是和压气机叶轮的配合间隙——壳体的蜗道内壁和叶轮叶顶的间隙不能过大，否则会造成压气机效率陡降，间隙过小又容易在叶轮高速旋转（常规车用增压器压气机端转速普遍在10万转/分钟以上）时，因为热胀冷缩、转轴振动出现擦碰，打坏叶轮叶片。

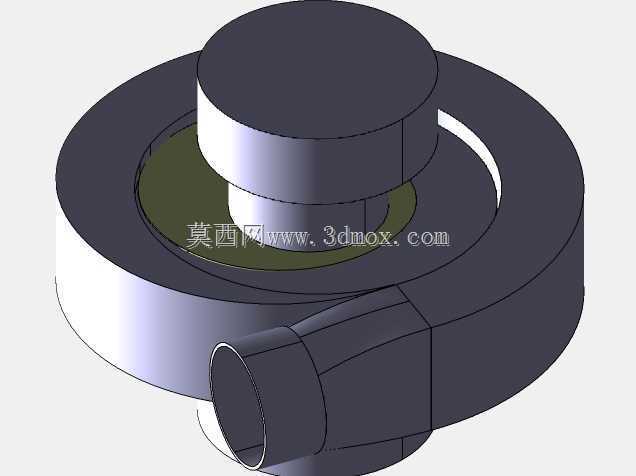

　　从结构形态上看，这个壳体采用典型的无叶扩压室+等截面蜗壳的流道构型，中心位置的圆柱形凸台是用来安装压气机端密封结构、对接轴承箱定位止口的部位，这个止口的同轴度公差一般要控制在0.02mm以内，不然会导致整根转子轴的动平衡精度超标，运行时出现高频振动。侧面斜向伸出的管状接口是压气机的出气口，直接对接发动机的进气歧管或者中冷器进气端，这个接口的法兰安装面平面度要求很高，要是密封面压合不严，增压后的高压空气会出现泄漏，直接导致实际进气充量不足，动力输出打折扣。

　　实际装车场景里，这个壳体的安装边界要兼顾周边部件的避让：外侧要留出空气滤清器出气管的对接空间，不能和发动机舱内的冷却管路、线束支架产生运动干涉；内侧和轴承箱的连接螺栓孔位要和涡轮端壳体的螺栓孔同轴，保证装配时螺栓能顺利穿入，不会出现别劲的情况。蜗道的型线设计是整个壳体的核心，沿着叶轮圆周方向，蜗道的流通截面是逐步扩大的，这样才能把叶轮甩出的高速空气的动能逐步转化为压力能，减少流动过程中的涡流损失，做三维建模的时候，蜗道的曲面要保证顺滑过渡，不能出现局部的凸起或者凹陷，不然会在流道内产生局部紊流，不仅降低压气效率，还会产生额外的进气噪声，影响整车NVH表现。

　　在做结构强度校核的时候，要考虑到壳体长期工作在120-180℃的温度区间，因为压气机端压缩空气会产生温升，加上发动机舱的热辐射，壳体材料一般选用铸铝合金，兼顾轻量化和导热性，建模时要在蜗道外壁合理布置加强筋，既可以提升壳体的整体刚性，避免在增压压力（常规汽油机增压值在1.5-2.5bar区间）作用下出现壳体变形，也能增加散热面积，降低壳体内壁的温度积累。另外，壳体上还要预留压气机后压力、温度传感器的安装孔位，孔位的位置要选在流场稳定的区域，不能放在涡流区，不然会导致传感器采集的数据失真，影响ECU对喷油量、点火提前角的精准控制。

　　做装配公差链计算的时候，要重点关注壳体中心止口到出气口法兰面的尺寸链，这个尺寸直接影响中冷器进气管的装配应力，如果尺寸偏差过大，会导致橡胶连接管长期处于扭曲受力状态，提前老化开裂。还有壳体和叶轮配合的内壁轮廓度，要严格按照压气机的性能MAP图来做修正，不同转速下的叶轮出口气流角不一样，蜗道的入口角度要匹配对应的气流方向，才能让增压器在常用的发动机转速区间保持较高的运行效率，降低泵气损失，提升整车的燃油经济性。很多新手建模的时候容易忽略壳体上的泄压阀安装座结构，其实在汽油机的增压系统里，压气机壳体上必须预留旁通泄压阀的安装位置，当节气门快速关闭时，泄压阀打开，把压气机出口的高压空气导回进气侧，避免出现增压器喘振，损坏叶轮和轴承结构，这个安装座的位置要尽量靠近压气机出口，保证泄压响应速度足够快，同时不能干扰蜗道内的正常气流流动。
