离心式涡轮叶轮结构设计方案

项目分类:通用机械零部件 发布时间:2025-02-16 ID:928397
  • 离心式涡轮叶轮结构设计方案

  在流体输送与能量转换类设备的结构设计中,涡轮叶轮是直接决定整机效率与运行稳定性的核心转子部件,这类部件广泛应用在通风散热系统、小型动力透平、流体增压装置以及工业吸尘设备的动力端,不同工况下的叶轮结构差异,会直接影响设备的风压、流量输出特性以及运行噪音水平。本次设计的涡轮叶轮采用后向式离心叶片搭配封闭式轮盖结构,区别于普通开式叶轮的设计,轮盖与叶片、轮毂的一体化衔接能够减少叶片顶端的流体泄漏损失,在相同转速工况下能够获得更高的静压输出,同时降低叶道内的涡流紊动带来的气动噪音。

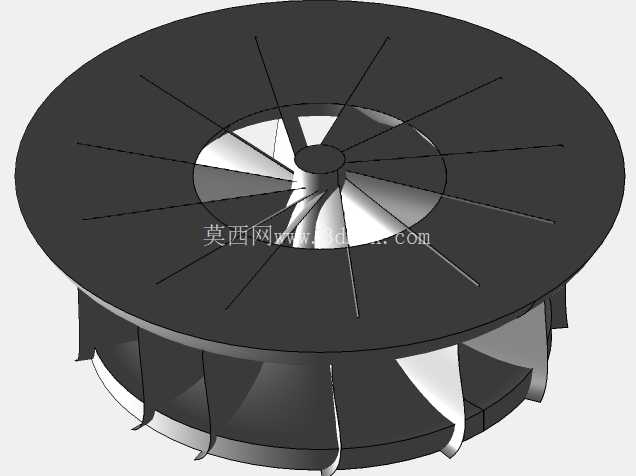

  从结构布局来看,叶轮整体采用圆盘式基体设计,中心轮毂位置设置有与驱动轴配合的安装定位孔,孔位周边做了加厚补强处理,能够抵消高速旋转时中心区域的应力集中问题,避免长期运行出现轮毂开裂的失效情况。叶片分为上下两层布局,上层径向分布的短直叶片主要作用是对进入叶轮中心区域的流体进行预导流,让流体能够以更平顺的角度进入下层的主叶道,减少入口冲击损失;下层的主叶片采用空间扭曲曲面设计,叶片型线从轮毂处的轴向入口逐渐过渡到轮缘处的径向出口,这种变角度的型线设计能够让流体在叶道内的加速过程更平缓,避免流道内出现局部的低压脱流区,降低叶轮运行时的气动载荷波动。

  在安装边界的设计上,叶轮的轴向总厚度控制在适配常规小型高速驱动电机的输出轴安装尺寸范围内,轮缘的外圆直径与配套的蜗壳内壁预留了均匀的径向间隙,间隙值控制在既不会出现运转碰擦,又能尽可能减少轮缘泄漏损失的合理区间;中心安装孔的尺寸与配合公差按照常用的驱动电机输出轴标准设计,同时预留了键槽或者顶丝固定的结构位置,能够保证叶轮与驱动轴的同轴度,减少高速旋转时的动不平衡量。设计过程中需要重点考量叶片与轮盘、轮盖的连接过渡位置,所有衔接处都采用圆角过渡处理,避免直角连接带来的应力集中,同时在模具成型或者机加工过程中也能减少工艺缺陷。

  这类叶轮在实际应用中,需要根据配套设备的设计转速做动平衡校正,校正平面选在轮盘的外侧端面,预留出去重的工艺位置,保证叶轮在额定转速下运行时的振动值控制在标准允许范围内。从流体性能的角度来看,这种结构的叶轮在中低压比的工况区间内拥有较宽的高效工作区,不会因为管网阻力的小幅波动出现性能陡降的情况,适配性更强,既可以用在需要稳定风压输出的通风散热场景,也可以作为小型透平设备的能量回收部件使用。在结构强度校核层面,需要重点验算轮缘位置在最高工作转速下的离心应力,确保材料的许用应力能够覆盖最大载荷,同时叶片的厚度从轮毂到轮缘采用渐变设计,轮毂处厚度更大以承受更大的扭矩传递,轮缘处适当减薄以降低叶轮整体的转动惯量,减少驱动电机的启动负载。叶轮的表面设计尽量减少凸起或者突兀的结构,所有外露面都做顺滑处理,一方面能够减少流体在叶轮表面的摩擦损失,另一方面也能避免长期运行过程中积尘附着破坏叶轮的动平衡。
