印度标准平垫圈弹簧垫圈系列零件库

　　在各类机械装备的装配结构里，垫圈是最容易被忽视却直接影响连接可靠性的基础五金件。这套覆盖印度标准体系的平垫圈与弹簧垫圈系列模型，面向面向南亚市场出口设备、承接海外机电工程、做紧固件选型校核的结构设计场景搭建，把不同规格、不同承压等级、不同防松需求下的垫圈参数全部整合到统一的零件目录中，设计人员不需要逐个翻标准手册测算尺寸、重复绘制草图，就能在装配环境里快速调用对应规格的垫圈，完成螺栓连接副的完整布局。

　　从实际设备使用场景来看，平垫圈的核心作用是分散螺栓拧紧时的压应力，避免较软的被连接件表面被螺母或螺栓头压溃划伤，同时填补结合面的微小平面度误差，让锁紧力均匀传递；弹簧垫圈则依靠开口处的弹性张力，在设备承受振动、冲击载荷时持续给螺纹副施加反向摩擦力，阻止螺纹回转松脱，在工程机械、输配电设备、汽车底盘、农机机架这类长期处于振动工况的装备里，两类垫圈往往搭配使用，共同保障螺纹连接的长期可靠性。这套零件库同时纳入了两类垫圈的全系列规格，覆盖普通承压平垫、冲压成型平垫、A型弹簧垫圈、B型弹簧垫圈等不同结构形式，对应不同的印度标准条款要求，选型时可以根据螺栓公称直径、被连接件材料硬度、工况振动等级直接匹配对应件号，不用在不同标准文档之间来回切换核对。

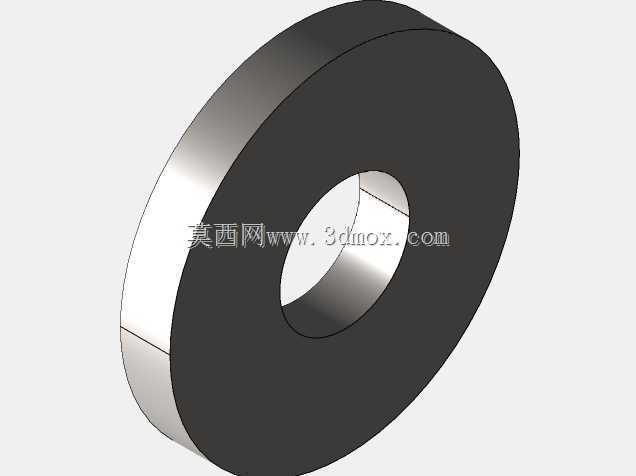

　　建模时严格遵循标准给定的尺寸边界：平垫圈的内径按照对应螺栓公称直径的装配间隙设定，保证螺栓杆可以顺畅穿过，不会出现卡滞；外径根据垫圈的承压等级区分，普通等级平垫外径取螺栓直径的2倍左右，重载承压场景下选用更大外径的宽系列平垫，增大接触面积；厚度按照规格递增梯度设置，小规格垫圈厚度偏薄，适配精密仪器、电子设备的紧凑安装空间，大规格垫圈厚度相应增加，承受大扭矩锁紧时不会发生塑性变形。弹簧垫圈的尺寸逻辑和平垫圈不同，除了内径、外径匹配螺栓规格之外，重点还原了开口处的翘曲角度、料厚和截面尺寸：自由状态下垫圈开口两端存在轴向高度差，拧紧压平后这个高度差转化为持续的弹性回弹力，建模时保留了开口处的斜切口结构，没有做成闭合圆环，装配干涉检查时可以准确模拟垫圈被压平后的形变空间，避免出现虚拟装配里无干涉、实际安装时垫圈翘曲顶到相邻零件的问题。

　　零件的外形结构完全贴合冲压加工的实际工艺：平垫圈是典型的板料冲压件，用条料在级进模上连续冲裁落料成型，模型边缘做了符合冲裁工艺的微小圆角，没有尖锐的直角毛刺，厚度方向保持均匀一致，和实际冲压出来的零件形态完全吻合；弹簧垫圈则是用弹簧钢丝或者弹簧钢钢带卷制、冲压切口后经过热处理回火获得弹性，模型还原了垫圈环形本体的等截面特征，开口处的切口角度和量产刀具的冲切角度保持一致，做工艺评审时可以直接用来核算材料利用率、估算冲压工序步数。

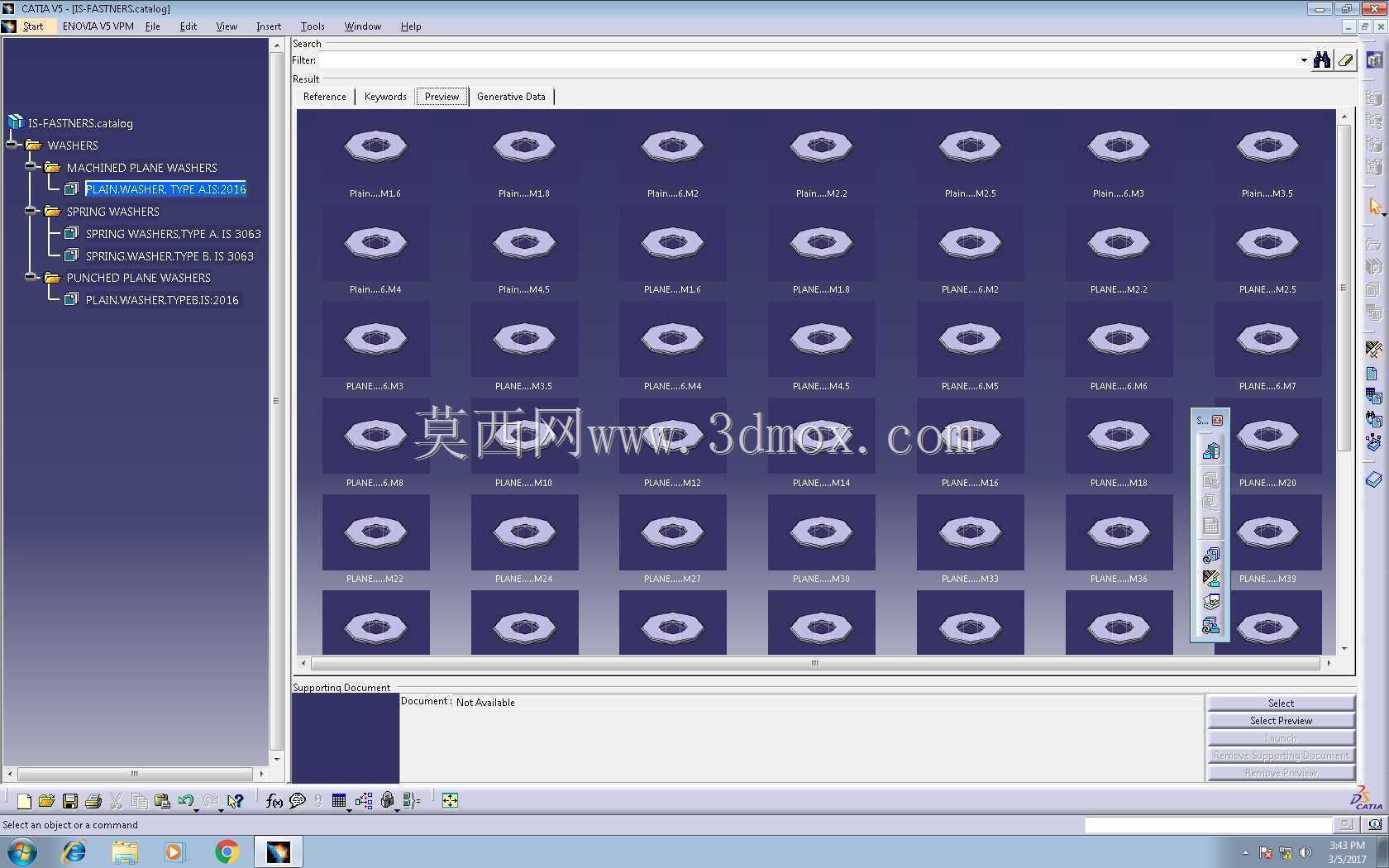

　　在三维装配流程里使用这套零件库时，可以直接通过目录浏览器按螺栓规格、垫圈类型筛选调用，插入到螺栓头和被连接件、螺母和被连接件之间的安装位置，软件会自动匹配贴合面，完成同轴约束。做整机管路安装、电气柜柜体装配、钢结构机架连接时，设计人员可以先选定螺栓强度等级和公称长度，再直接调用对应规格的垫圈，同步校核安装边界：要确认垫圈外径不会超出被连接件的接触面边缘，避免垫圈悬空导致压应力集中；要确认弹簧垫圈压平之后的轴向占用空间在螺栓的有效螺纹长度范围内，避免出现螺栓拧到底还没压紧垫圈的假锁紧情况；还要核对相邻零部件的运动包络，保证垫圈边缘不会和运动件发生摩擦剐蹭。

　　对于做出口设备的设计团队来说，不同区域市场执行的紧固件标准存在细微尺寸差异，很多国内常规的国标垫圈和印度标准要求的内径、外径、厚度并不完全通用，如果直接用国标件代替，很可能出现装配间隙过大、承压面积不足、防松弹力不达标的问题，整套零件库按照印度标准的参数逐项建模，每个规格的尺寸链都经过核对，调用后直接出工程图时，标注的尺寸可以直接对应海外采购的紧固件物料，不需要二次修改参数，既能减少设计阶段的重复建模工作量，也能避免标准不匹配导致的现场装配故障。
