五英寸半Colson重载行走滚轮结构

　　这款五英寸半规格的行走滚轮，在车间转运工装、仓储拣选台车、轻型物流输送线、设备移动底座以及工业脚轮总成里都属于很常见的承载件。日常做非标设备布局时，移动工位的支撑轮往往不会被放在核心传动链里，但轮体的孔径、键槽配合、外缘宽度和回转同轴度一旦处理不好，整机推行时就会出现跑偏、轮面偏磨、轴套松旷甚至卡滞停转的问题，因此在三维建模阶段把轮体与轮毂的装配关系还原清楚，对后续出工程图和选型校核都有直接价值。

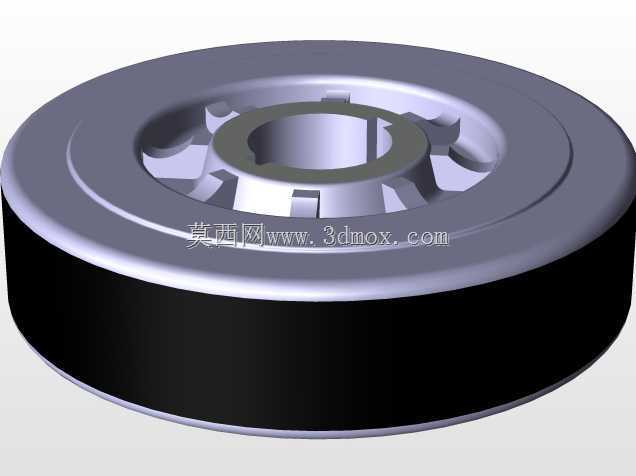

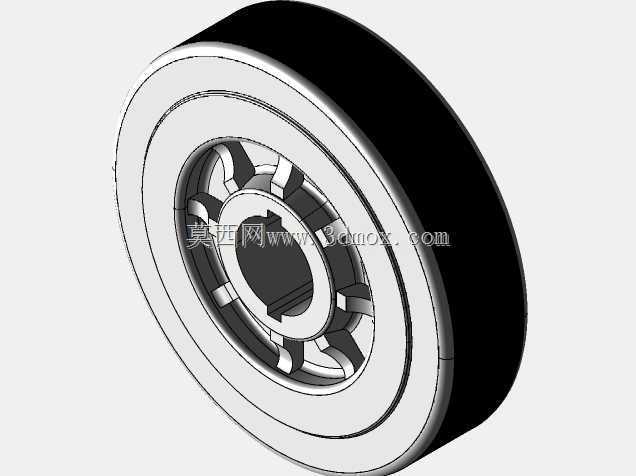

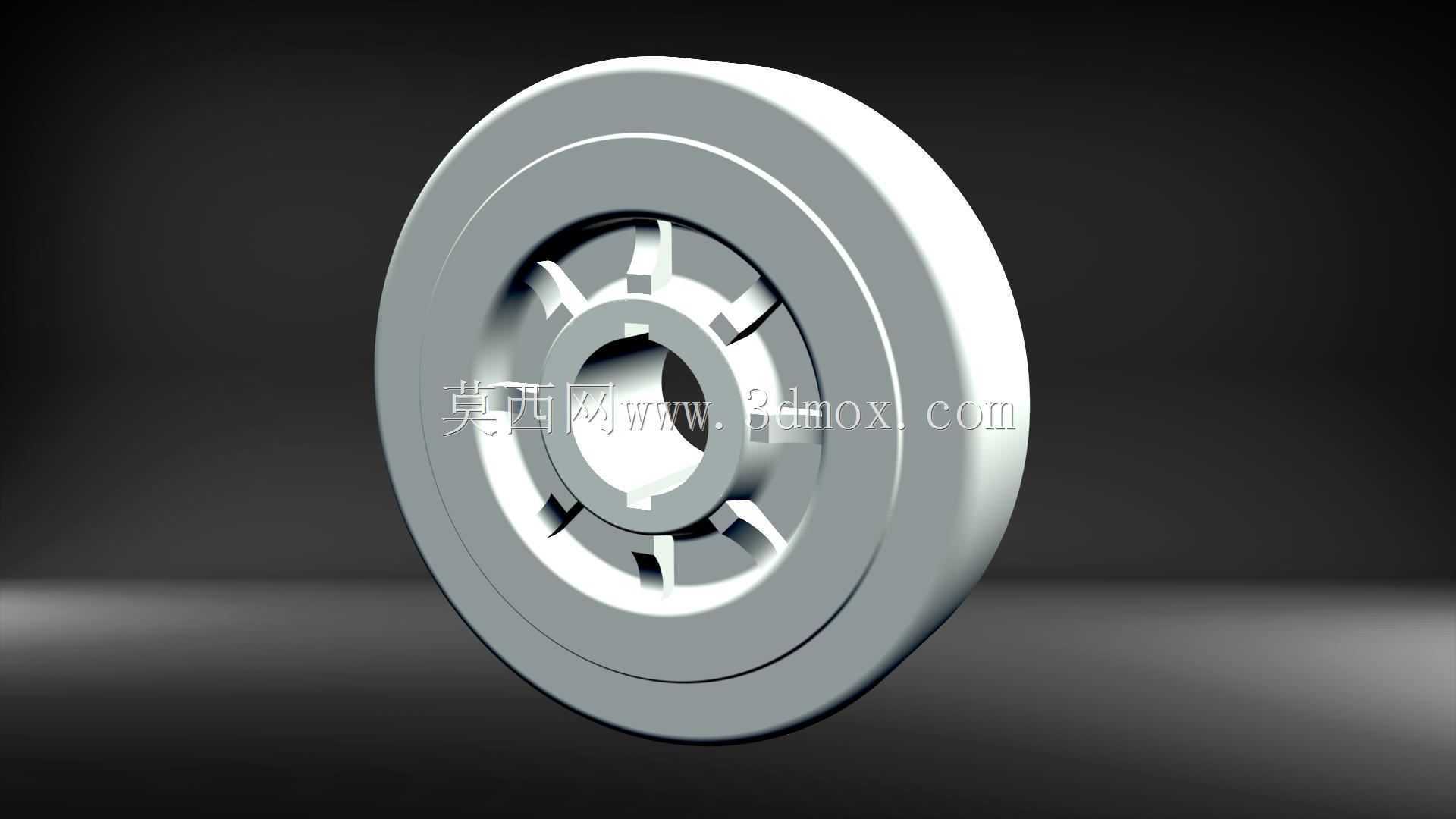

　　轮体采用整体圆盘式外形，外缘为连续光滑的滚动接触面，没有额外包覆胎纹，适合在平整环氧地坪、钢板平台、硬质PVC输送面以及车间硬化通道上使用。轮缘两侧保留凸起挡边，一方面可以约束轮体在直线推行时的轴向窜动，另一方面在配套简易导向轨道或窄槽台面行走时，能够起到侧向限位作用，避免轮面从支撑轨道边缘滑脱。轮体中部为贯通安装孔，孔周布置多道径向加强筋，筋位从中心轮毂区域向外辐射延伸，与轮盘内侧壁连成一体，这种结构不用把整个轮体做成实心厚件，就能把轴孔附近承受的扭矩和径向载荷分散到外圈轮缘，既控制了单件重量，也减少了厚壁截面注塑或机加工时容易出现的收缩、内应力集中问题。

　　安装接口部分按照标准轴孔尺寸搭建，孔内预留1/4英寸规格的键槽，用来和传动轴或轮轴上的平键配合。实际装配时，键连接主要承担周向扭矩传递，防止轮体与转轴之间出现相对滑转；轴孔本身则承担径向定位，保证轮体回转中心与轴系中心线重合。做结构设计时需要注意，键槽的侧壁要和孔轴线保持平行，槽底圆角不能过大，否则平键装入后会出现顶面顶死、侧面贴合不足的情况；同时键槽开口位置要和轮盘加强筋错开，避免在筋根与槽口重叠处形成应力集中，长期受冲击载荷时出现裂纹。

　　从安装边界来看，轮体外径为五又二分之一英寸，选型时要先核算设备满载状态下单个轮位的垂向载荷，再结合轮面材料的许用接触应力核对接地压强。轮径越大，越过地面焊缝、小型杂物和地坪接缝时的通过性越好，推行阻力也更小，但会抬升设备底盘的整体高度，影响移动工位的重心稳定性；轮宽方向的尺寸则决定了轮面与地面的接触面积，宽轮在软质地面上压强更低、压痕更浅，而窄轮转动灵活性更好、转向阻力更小。建模时把轮体两侧端面、中心孔端面、键槽工作面都按装配基准处理，后续在总装中插入轮轴、轴承、轴用挡圈或锁紧螺母时，就能直接检查轴向间隙和干涉情况。

　　这类滚轮在实际使用中既可以作为固定脚轮的主体轮片，也可以成对安装在手动转运小车的轴系上，配合支架形成万向或定向行走机构。在输送设备中，它还能作为从动托轮使用，支撑工装板或物料箱体沿轨道移动，此时轮体不直接承担驱动扭矩，键槽结构可根据需要改为光孔配合，但保留键槽的通用化设计能让同一件轮体兼顾驱动与从动两种工况，减少备件种类。三维结构中轮盘内腔的镂空筋位并非单纯为了减重，筋条的数量、厚度和过渡圆角都会影响轮体受侧向冲击时的刚性，筋条过少会导致轮面受压后局部凹陷，筋条过厚则会让材料堆积、成型周期变长。围绕轴孔、键槽、轮缘和加强筋之间的衔接关系完成完整建模，能够让设计人员在方案阶段就直观评估装配空间、承载路径和维护拆装方式，避免等到加工或试装时才发现轮体与支架、轴端紧固件之间存在干涉。
