轻量化仿生机械手夹持臂结构设计

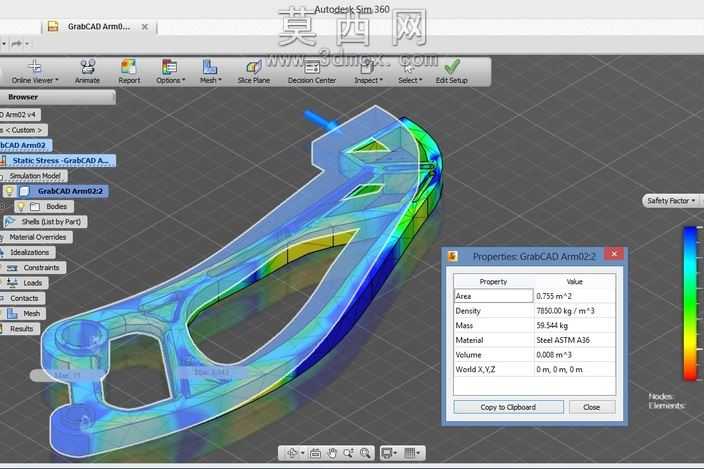

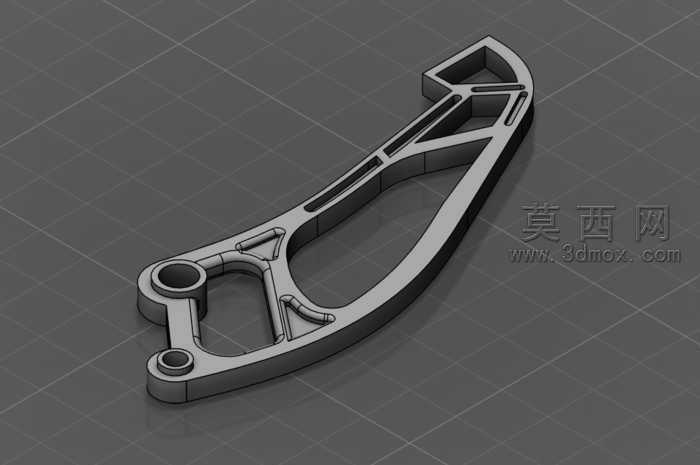

本作品为面向欧特克机器人手爪臂设计挑战开发的夹持臂结构，整体采用三维参数化建模完成，建模阶段充分考量结构力学性能与轻量化需求，通过拓扑优化思路完成整体构型设计。模型整体为一体化镂空式框架结构，在保证整体结构刚度与强度的前提下，尽可能去除非受力区域的冗余材料，有效降低了夹持臂的整体自重，提升机械臂运行过程中的动态响应性能。建模过程中对各安装孔位、连接过渡区域做了精细化处理，两个同轴安装孔位严格按照装配公差要求设计，孔位周边做了加厚加强处理，避免装配及受力过程中出现应力集中导致结构失效的问题。臂身的镂空筋条采用渐变式过渡设计，筋条走向完全贴合主受力路径，既保证了抗弯抗扭性能，也让整体外观更具流畅的工业设计美感。渲染阶段采用哑光金属材质模拟铝合金加工后的表面质感，搭配带网格的工程展示背景，清晰呈现结构的轮廓细节与内部镂空构造，不同视角下可直观观察到筋条的布局逻辑与整体的形态比例。设计过程中反复迭代了多版构型，对比了不同筋条布局下的受力变形数据，最终确定的方案在同等重量下，末端夹持刚度较实心结构提升近百分之四十，同时兼顾了3D打印或者数控加工的工艺可行性，所有结构转角均做了圆角过渡处理，避免加工过程中出现应力开裂问题，也能有效减少使用过程中的磕碰损伤。整体结构无多余冗余特征，各部分受力路径清晰，既满足机器人末端执行器的高精度作业需求，也通过轻量化设计降低了驱动负载，适配多种小型工业机器人的末端改装使用场景。
