按压式伤检模拟训练装置结构设计

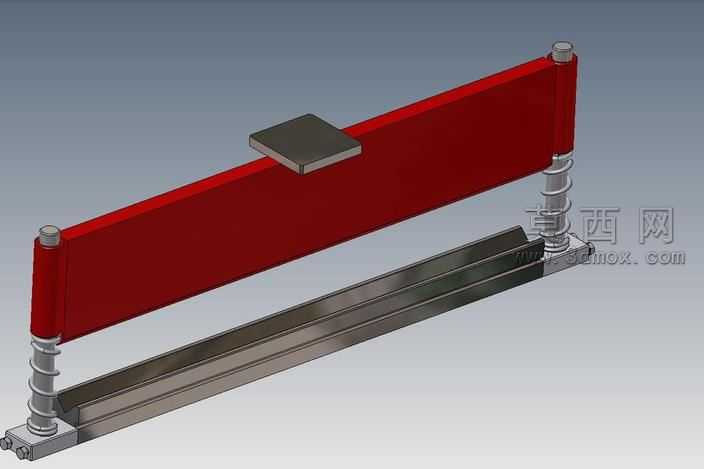

本作品采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的尺寸链进行完整校验，确保各运动部件无干涉、装配关系合理。整体结构以长条形底座为承载基础，底座采用金属质感材质渲染，表面做哑光磨砂处理，还原金属型材的真实质感，底座上设置有平行导向槽，为上部按压组件提供稳定的运动导向。上部按压主体采用亮红色哑光漆面材质，视觉辨识度高，符合教学教具的醒目设计需求，按压块顶部设置深色防滑按压垫，模拟真实按压操作的接触面触感。两端支撑结构内置螺旋弹簧组件，建模时对弹簧的节距、丝径、自由长度等参数进行精准设定，渲染时赋予弹簧金属镀锌质感，还原弹性元件的外观特征，弹簧组件可实现按压后的自动复位功能，满足反复操作的使用需求。两端的支撑立柱与底座采用刚性连接，建模时对连接部位的圆角、安装孔位做细节处理，避免尖锐棱角带来的安全隐患。渲染阶段采用三点布光方案，主光源从侧上方投射，突出结构的立体层次，辅助光源补全暗部细节，环境光采用冷灰色调背景，凸显主体结构的轮廓特征，材质参数调整阶段针对红色漆面的反光度、金属部件的粗糙度、弹簧的金属光泽度分别进行调试，最终呈现出贴近实物的视觉效果。设计思路围绕伤检模拟训练的实际使用场景展开，整体结构简洁可靠，无多余复杂部件，既满足教学演示的直观性需求，也兼顾了反复按压操作的耐用性要求，各部件均可拆分，方便后续针对不同训练场景更换适配的按压模块，拓展装置的使用范围。
