透明壳体油泵结构三维设计作品

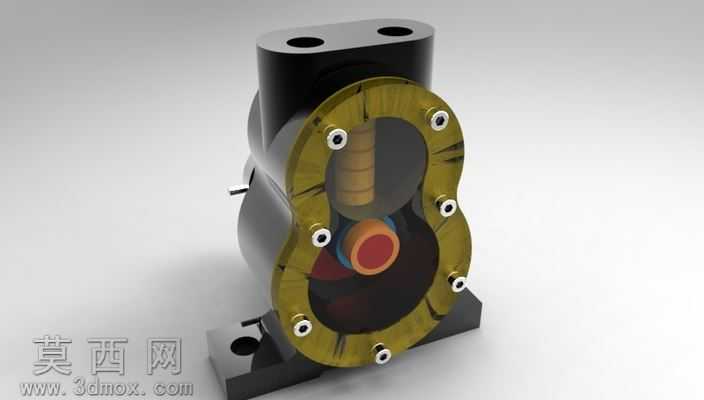

本作品采用三维建模软件完成油泵整体结构的数字化设计，建模过程遵循机械设计的装配逻辑，先完成各独立零部件的参数化建模，再按照实际装配约束完成整体组装，确保各部件的配合关系符合真实油泵的运行原理。模型采用半透明外壳与实体内部构件结合的渲染方式，外壳赋予高透磨砂质感的工程塑料材质，半透明效果可以清晰展现泵体内部的腔体布局、传动组件的排布位置，无需拆解模型即可直观观察内部结构；内部的转子、传动连接部件分别赋予哑光金属、带密封圈的橡胶材质，不同材质的质感区分明确，金属部件做了细微的倒角与表面粗糙度处理，还原机械加工零件的真实质感，密封圈部分采用醒目的橙色橡胶材质，既突出密封结构的位置，也让整体模型的视觉层次更清晰。结构设计上，模型还原了油泵的核心功能结构，包含动力输入连接段、泵腔增压结构、流体进出接口、安装固定底座四个核心部分，各部件的连接位置预留了合理的装配间隙，传动部件的同轴度在建模时做了参数化约束，确保虚拟装配下无干涉问题。设计思路围绕工业教学与结构展示需求展开，摒弃了冗余的外部装饰细节，重点突出泵体的内部工作结构，半透明外壳的设计既保留了泵体的整体外形轮廓，又解决了传统实体模型无法展示内部构造的问题，让观看者可以快速理解油泵的工作路径与动力传递逻辑。建模过程中对关键配合面做了精度处理，比如传动部件与泵腔的配合面、密封件的安装槽位都按照机械加工的公差要求做了参数设置，模型可直接用于结构演示、原理教学场景，也可作为同类油泵产品设计的参考原型，渲染阶段采用柔和的均匀布光，避免金属材质出现过强的反光遮挡结构细节，同时通过阴影效果强化各部件的空间位置关系，让整体模型的结构展示更清晰直观。
