运输车辆蜂窝结构免充气越野轮胎

　　该免充气轮胎主要面向非铺装路面运输车辆、小型工程作业车、农用转运设备及特种巡检平台的行走系统设计，核心用途是在碎石、泥泞、工地便道、田间土路等容易造成穿刺、扎钉、夹石的工况下，替代传统充气橡胶轮胎，消除爆胎、慢撒气、胎压不足带来的停机风险。现场作业中，普通充气胎一旦被钢筋头、碎石棱角或尖锐废料扎穿，往往需要立即停机补胎或换装备胎，在偏远工地、农田和厂区内部转运路线上维护响应慢，车辆闲置会直接影响物料周转；该结构依靠胎体内部连续承载骨架传递载荷，不依赖封闭气腔维持支撑，即使局部蜂窝壁被硬物划伤，也不会像气密轮胎那样迅速失压，能够维持车辆低速驶离作业点。

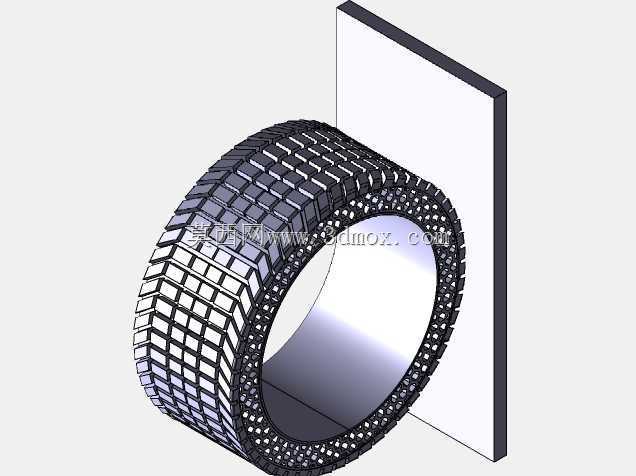

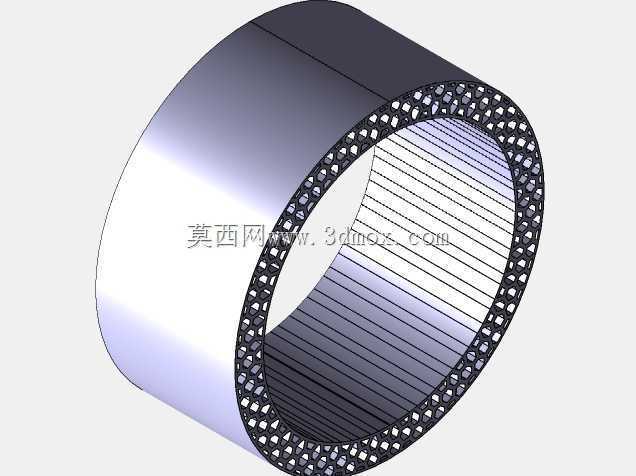

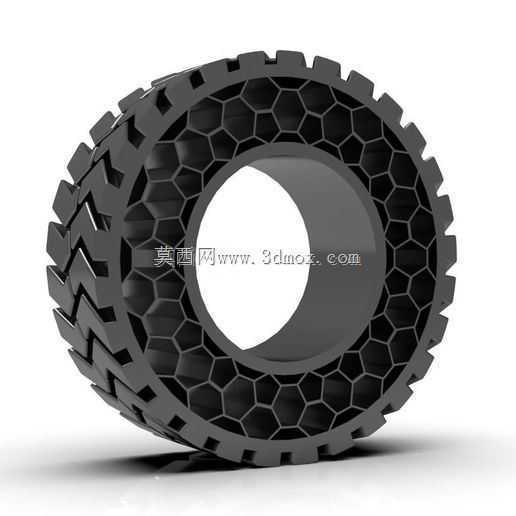

　　从结构思路上看，模型没有采用实心橡胶胎的整体填充方案，而是在胎面与轮毂安装环之间布置六边形蜂窝状支撑网格。实心胎虽然不怕扎，但整体质量大、滚阻高，车辆起步和转向时能耗明显，长期受压后还容易在胎肩位置积累热量；蜂窝网格通过薄壁单元的周期性屈曲和回弹吸收冲击，在垂向承载能力与轻量化之间取得平衡。六边形单元在平面内具有多方向传力路径，车辆直行时载荷沿胎冠向下分散，转向侧向力作用时又能通过相邻单元侧壁剪切变形保持接地面积，避免单纯圆孔或矩形筋格在某一受力方向上刚度突变。建模时需要重点控制蜂窝壁厚、单元内切圆尺寸和径向层数之间的比例：壁过厚会使胎体趋近实心块，缓冲性能下降；壁过薄则在满载冲击下容易发生单元失稳叠合，回弹后残留塑性变形。

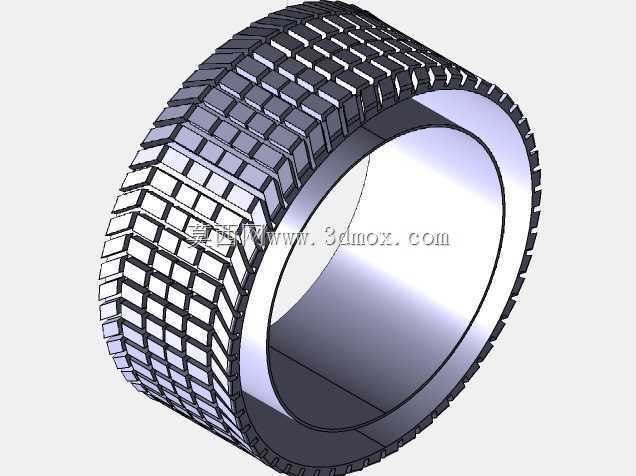

　　胎面部分采用块状越野花纹设计，花纹块沿周向交错排布，边缘留出较深的横向沟槽。碎石路面上，花纹块边缘切入松散颗粒层提供牵引力；泥水环境中，沟槽可随轮胎转动排出夹带的泥土，减少胎面被泥膜包覆后打滑。花纹块根部做了过渡圆角，避免应力集中导致块体根部撕裂；胎肩位置的花纹适当向外延伸，在软土路面增加接地宽度，降低整车对地压强。与普通充气胎不同，免充气结构的胎侧不需要保持密封曲面，因此模型中蜂窝腔室沿侧向贯通，既便于观察内部传力路径，也为后续采用弹性聚合物注塑、聚氨酯浇注或多材料复合打印提供了分模和工艺分析基础。

　　安装边界方面，设计时需要先确定内侧轮辋配合直径、胎圈环宽度以及轮辐安装孔的分布位置。内圈支撑环承担与轮辋之间的扭矩传递，过盈量不能按充气胎胎圈方式简单设定：过盈过大，装配时蜂窝单元被强制挤压，容易在未承载前产生初始屈曲；过盈过小，车辆急加速或制动时内圈可能相对轮辋滑移。较合理的做法是让内圈保持较高刚度，蜂窝过渡区再逐步降低径向模量，使配合面压力稳定，而变形主要发生在中间弹性区。轮胎外径、断面宽度和转向节空间需同步校核，尤其在独立悬架小车上，胎体受侧向力变形后不能与车架纵梁、挡泥板或制动管路发生干涉。

　　外形尺寸建模应围绕整车载荷分配展开。满载单轮载荷确定后，先估算胎面有效接地长度，再反推胎冠厚度和蜂窝径向高度；胎冠过薄会使石块直接冲击蜂窝单元，过厚则增加胎面质量并降低贴地柔顺性。轮毂安装面到胎侧最外端的轴向距离决定了车轮偏距，偏距变化会改变轴承弯矩和转向拉杆几何关系，不能只把轮胎当作独立外观件处理。对于工程转运车，还需考虑低速高载工况，蜂窝单元在反复压缩下的疲劳寿命比极限静载更关键；对于巡检机器人或轻型无人车，则可适当减薄单元壁，优先控制滚动阻力和噪声。

　　三维结构处理上，胎面花纹、蜂窝腔体和内圈安装环应保持连续的几何过渡。蜂窝阵列不能只在平面内生成后简单弯曲，需按胎体弧度重构每个单元的侧壁角度，保证径向内外缘单元尺寸协调，避免出现楔形小面或壁厚突变。胎面与蜂窝顶端交接处建议设置连续连接带，使接地压力先经胎冠分散，再传入多个蜂窝单元；内圈与蜂窝根部同样设置加强环带，把螺栓预紧和驱动扭矩均匀扩散到整个圆周。通过这种结构，轮胎在穿刺耐受、缓冲减振、牵引附着和装配维护之间形成较完整的工程解决方案。
