四缸发动机排气歧管结构设计

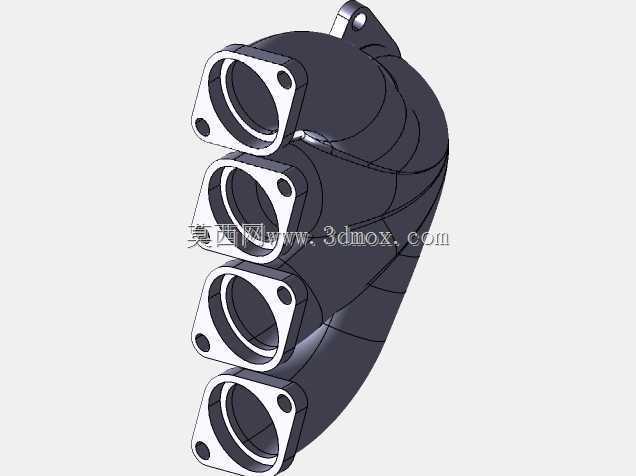

　　这款四缸内燃机排气歧管的三维结构，面向直列四缸汽油机或柴油机的排气侧装配需求展开设计，核心作用是将四个气缸燃烧后排出的高温废气逐一汇集，统一输送至下游三元催化器、涡轮增压器或者排气前段管路，是发动机排气系统最靠近燃烧室的核心导流部件。

　　从整机布置的边界约束来看，这类歧管安装在气缸盖的排气侧端面，四个进气接口分别与缸盖上的四个排气道一一对应，接口法兰采用整体式铣削成型结构，每个法兰面预留两个螺栓过孔，孔位间距与缸盖排气道周边的螺纹孔位置完全匹配，装配时法兰面与缸盖端面之间加装耐高温金属密封垫，通过螺栓压紧后实现高温高压废气的密封，避免相邻气缸排气出现泄漏、窜气问题。法兰的密封面平面度需要控制在0.05mm以内，防止发动机长期热循环后因面压不均出现冲垫故障。

　　歧管的流道设计完全顺着四缸发动机的点火顺序排布，四条独立支管从缸盖接口出发，逐步平滑弯曲收拢，最终汇入末端的总排气出口。流道内壁全程做顺滑过渡处理，不存在突变台阶、锐角死角，目的是降低排气脉冲的流动阻力，减少各缸排气之间的干涉——四缸发动机的点火间隔为180度曲轴转角，相邻点火气缸的排气脉冲如果在流道内发生对冲，会大幅提升排气背压，直接导致气缸泵气损失上升、整机输出扭矩下降，因此支管的弯曲半径、汇入总管的交汇角度都经过流场校核，既保证各缸排气路径长度尽可能趋近一致，让各缸排气阻力均衡，也能利用排气脉冲的惯性效应产生适度扫气效果，帮助燃烧室在排气行程末端更彻底地排出残留废气，提升下一循环的进气充量。

　　外形结构上，歧管主体采用弯管融合的曲面造型，支管交汇处做圆滑的壁厚过渡，整体壁厚根据工作温度场分布设定：靠近缸盖法兰的区域直接接触900℃左右的高温排气，壁厚适当加厚以抵抗高温热变形，远离法兰的总管段壁厚适度减薄，控制整体总成重量。顶部预留的安装吊耳结构用于将歧管上部辅助固定在缸盖或者发动机附属支架上，抵消发动机运行过程中歧管因热胀冷缩产生的热应力，避免长期交变载荷下支管焊缝或者铸造本体出现开裂。

　　实际装车场景中，这类歧管需要适配发动机舱的紧凑布局，所有外轮廓曲面都提前做了周边件间隙校核：外侧与发动机舱内的隔热罩、冷却水管、线束、转向助力管路之间预留至少15mm以上的安全间隙，防止高温歧管烘烤周边橡胶、塑料部件引发老化失效；歧管最低位置与底盘副车架、悬挂部件的跳动边界也预留了足够余量，避免动力总成悬置产生位移时发生运动干涉。

　　从工程建模的细节来看，所有法兰螺栓孔的位置度、接口密封面的轮廓度、流道的最小通径都在三维模型中做了全参数化定义，既可以直接对接铸造模具的开模设计，也能后续导出工程图用于机加工工序的尺寸检测。针对自然吸气机型，这款歧管的流道侧重低转速下的排气脉冲利用，提升低速扭矩输出；如果匹配涡轮增压机型，只需将末端总出口的法兰尺寸调整为涡轮机进气口的匹配规格，即可直接适配涡轮端的安装接口，整体结构的通用性覆盖了多数民用小排量四缸动力的排气系统改造与配套设计需求。
