汽车发动机活塞连杆总成结构设计

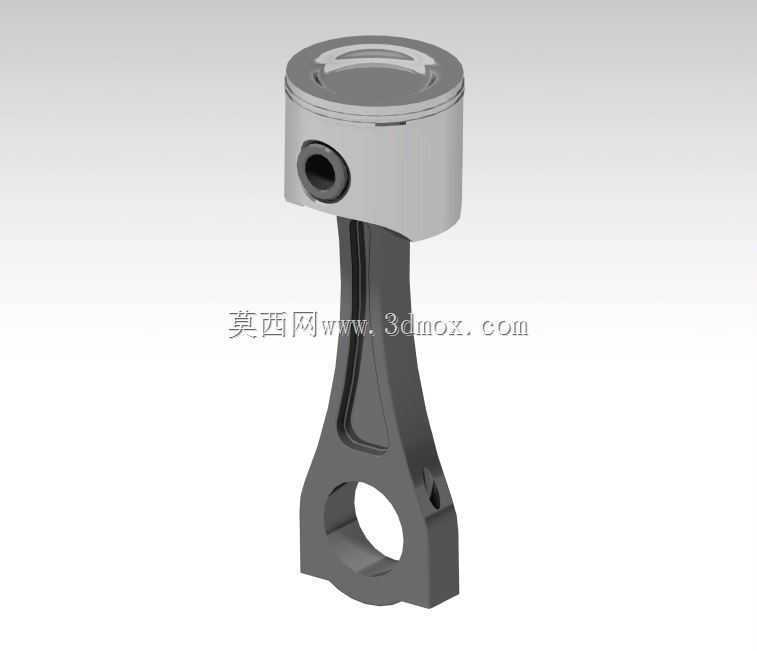

　　这套活塞连杆总成的三维结构，围绕内燃机核心运动副的实际装配逻辑搭建，覆盖了从活塞顶部燃烧室配合到连杆大头曲轴轴颈连接的完整传力路径，在结构设计阶段优先还原了往复运动部件的工程约束，而非仅做外观曲面堆砌。

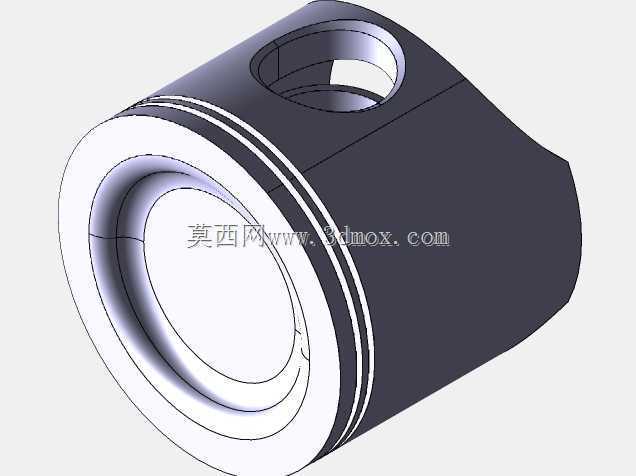

　　从实际工况出发，活塞部分的顶面轮廓预留了燃烧室避让形态，环带区域分层布置了气环与油环的安装槽位，槽宽、槽深以及环岸的厚度比例都参照常规小排量动力单元的设计规范设定，活塞销座孔位于活塞裙部两侧，同轴度要求在建模时通过全局基准轴约束保证，销孔内部预留了衬套压装的配合余量，裙部外壁做了适配缸筒运行的微形面过渡，避免往复运动中出现卡滞、偏磨的问题。活塞本体的壁厚采用渐变设计，顶部承受燃气爆发压力的区域壁厚更大，裙部导向区域在保证刚性的前提下适当减重，内腔的避让曲面同时兼顾了连杆小端在活塞上下止点摆动时的运动间隙，全程运动仿真校核中不会出现内腔干涉。

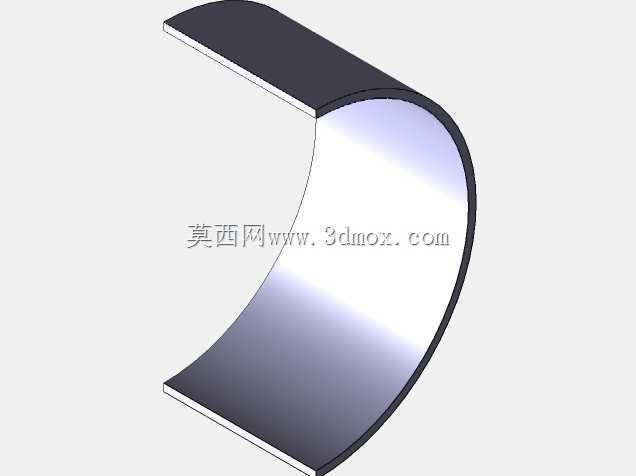

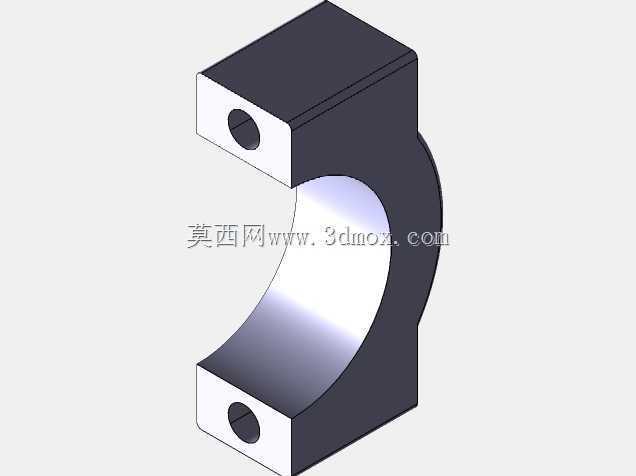

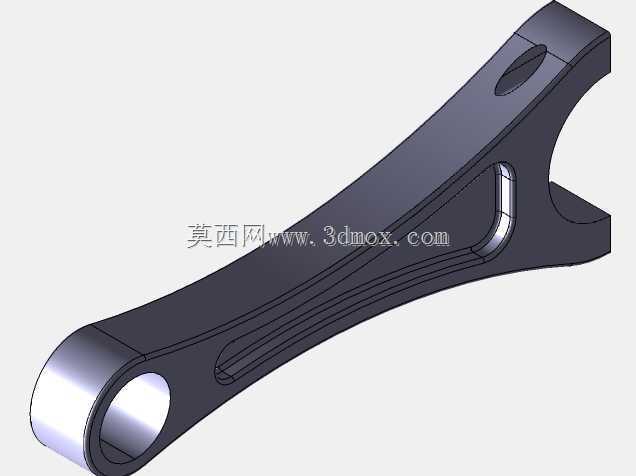

　　连杆组件作为连接活塞与曲轴的传力构件，杆身采用了工字形截面结构，这种截面形式在同等截面积下能获得更高的抗弯与抗扭刚性，同时控制往复运动的整体质量，降低曲轴运转的惯性载荷。连杆小端为整圆结构，内孔用于安装活塞销衬套，小端两侧的端面与活塞销座内侧预留了合理的轴向间隙，允许工作受热后有膨胀余量；杆身向大端过渡的区域做了平滑的圆弧加强，避免应力集中在截面突变位置。连杆大端采用分体式斜切结构，配对的连杆盖通过螺栓孔位实现定位紧固，大端内孔用于安装轴瓦，贴合曲轴的连杆轴颈，拆分面的定位结构在建模时保留了精准的配合止口，保证装配后大端孔的圆度符合运转要求。

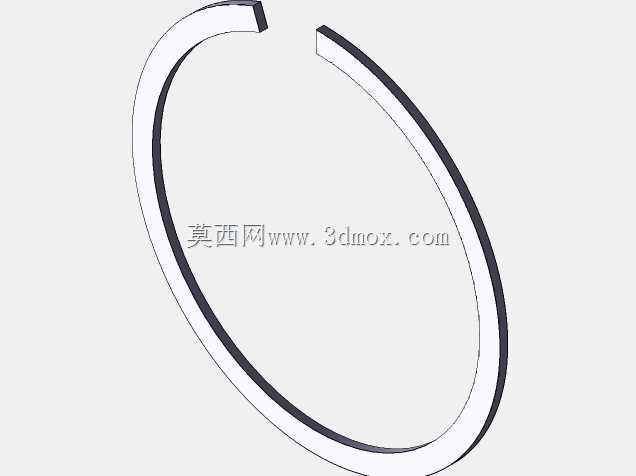

　　在装配关系的处理上，整套组件严格按照实际装机的配合顺序定义约束：活塞销贯穿活塞销座与连杆小端，两端通过卡环槽位限制轴向窜动；活塞环依次卡入对应环槽，开口位置在装配时错开设定角度；连杆盖与杆身大端通过紧固件锁紧，结合面完全贴合无间隙。所有运动部件的相邻边界都做了间隙校核，活塞在气缸内做往复直线运动时，连杆围绕活塞销做小幅摆动，同时连杆大端跟随曲轴连杆轴颈做圆周运动，整套机构把活塞的往复直线运动转化为曲轴的旋转扭矩输出，是内燃机实现能量转换的核心执行单元。

　　从安装边界来看，活塞的外径直接匹配发动机气缸筒的内径，裙部的导向长度覆盖了整个行程范围内的侧向支撑区间，活塞在上止点时顶面与气缸盖燃烧室的预留压缩高度符合常规动力的压缩比设计范围；连杆大端的外径尺寸需要保证曲轴装配时能从气缸体下方的轴颈窗口穿入，杆身的运动包络在曲轴箱内部全程不与缸体壁面、曲轴平衡块发生碰撞。这类结构既可以用于汽车汽油机、柴油机的教学演示，也能作为小型动力设备、工程机械动力单元的结构设计参考，建模过程中所有的配合面、安装孔、加强结构都对应实际加工工艺，活塞的环槽可通过车削加工成型，连杆的工字形杆身可通过锻造后机加工获得，大端拆分面需要配对研磨保证结合精度，完全贴合机械加工与整机装配的实际工程逻辑。

　　在功能特性层面，这套总成同时承担了燃气压力传递、运动形式转换、惯性力平衡的作用，活塞环负责密封燃烧室、刮除缸壁多余机油，连杆的刚性直接决定了高转速下的动力传递稳定性，设计中对各个薄弱部位的圆角过渡、壁厚分配都做了针对性优化，既避免结构过重带来的惯性损耗，也防止刚性不足导致运转中出现变形、断裂风险。
