汽车转向节关节接头精密结构

　　该关节接头属于汽车底盘转向系统中的核心承载连接件，也就是整车悬架与转向传动链路里常见的转向节本体结构，在实车装配场景中，它承担着多向载荷传递、运动轨迹约束以及周边部件安装基准的多重作用。从实际装车的功能逻辑来看，这个构件周边需要同时对接轮毂轴承单元、制动卡钳、转向拉杆球头、下摆臂衬套以及减震器支座，不同接口的位置精度直接决定了前轮定位参数是否符合设计要求，一旦孔位同轴度或者安装面平面度出现偏差，很容易引发轮胎偏磨、转向回正不畅甚至行驶中异响抖动等问题。

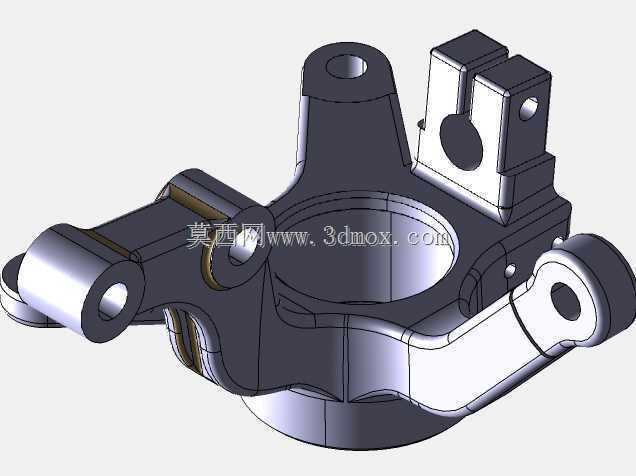

　　建模过程中首先围绕中心的大尺寸轴承安装腔展开布局，这个环形内腔是整个零件的基准核心，内腔的圆柱面需要和轮毂轴承外圈形成过渡配合，端面的止口台阶要限制轴承的轴向窜动，腔壁周边预留的加强筋沿着载荷传递方向均匀分布，既避免了整圈厚壁带来的铸造缩孔风险，也能在车轮受到侧向冲击时把应力快速分散到各个连接支耳上。从中心腔体向外延伸出的多组支臂各有明确的装配指向：左侧带同轴通孔的双耳结构用于连接下摆臂，孔内需要压入橡胶衬套，两支耳的间距严格对应衬套套筒的长度，开口处的倒角兼顾压装导向和避免应力集中；右上方的叉形夹持座用来固定减震器下端，侧面的横向销孔贯穿叉臂两侧，锁紧后可以夹紧减震器支杆，叉口内侧的加工平面保证夹持时接触面贴合均匀，不会出现局部点接触导致的松动。

　　朝向外侧的几个带孔凸台分别对应制动卡钳安装位、转向拉杆球头连接位以及ABS传感器支架固定位，每个凸台的螺栓孔深度、螺纹规格都按照对应标准件的选型匹配，凸台根部做了渐变圆角过渡，避免车辆频繁转向交变载荷下出现根部疲劳断裂。零件顶部的带孔凸耳用于连接减震器上方的稳定杆连杆或者管路固定支架，小孔的位置避开了周边运动部件的摆动包络，在极限转向和悬架全行程跳动时都不会发生运动干涉。

　　外形尺寸的边界设定完全参考紧凑型前驱车型的前轮布置空间，整体轮廓在横向、纵向、垂向的延伸范围都卡在轮辋内侧的避让空间里，所有外凸的支臂末端都做了圆弧收边，既不会在颠簸工况下和轮辐发生剐蹭，也去除了机加工和铸造过程中的锐边毛刺。安装基准的选择上，以中心轴承腔的轴线为主基准，各个支耳孔的轴线相对于主基准的平行度、垂直度公差都在建模时同步做了装配校验：下摆臂连接孔的轴线和主基准保持平行，保证衬套摆动轴线和车轮跳动轨迹匹配；减震器叉座的销孔轴线沿车辆横向布置，和转向节绕主销转动的轴线形成固定角度，匹配原厂设定的主销内倾和后倾参数。

　　结构设计上充分考虑了量产工艺性，所有非加工面都预留了铸造拔模斜度，壁厚整体保持均匀过渡，没有出现局部金属堆积的厚大断面，支臂内部的凹槽在保证刚度的前提下削减了零件整体自重，对于受力最大的几个载荷交汇位置，通过加大圆角半径、增设局部加强肋的方式提升疲劳寿命，不需要额外采用更高标号的材料就能满足整车十万公里级别的耐久要求。建模时同步完成了周边配套零件的预装干涉检查，确认制动盘转动、卡钳活塞移动、转向拉杆摆动、悬架上下跳动的全行程范围内，关节接头的所有结构都和相邻部件保留了足够的安全间隙，各个润滑点、螺栓操作空间也都预留了工装扳手的操作余量，完全满足整车装配线的工位作业要求。
