通风盘式汽车制动摩擦盘结构

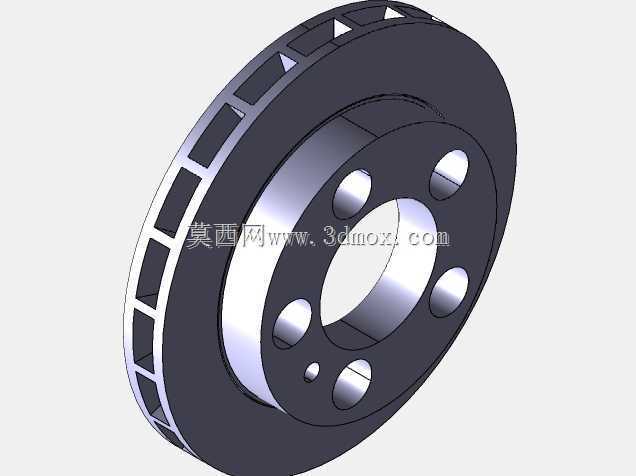

　　这套盘式制动摩擦件的三维结构，面向乘用车与轻型商用车底盘制动系统的开发校核场景，核心作用是和制动卡钳的摩擦片配合，将车辆行进的动能通过摩擦转化为热能散出，实现行车减速、驻车稳定停驻的功能。从结构特征来看，该制动盘采用双层摩擦面加内部径向通风道的通风盘构型，而非实心盘结构：两层环形摩擦工作面之间沿圆周均匀布置了径向分隔筋，分隔筋之间形成贯通的通风流道，车轮转动时制动盘同步旋转，离心力会带动周边空气从盘体内圈流入、沿径向流道向外甩出，持续把摩擦产生的热量带走，相比同尺寸实心盘，连续制动工况下的热容量更高，不容易出现热衰退、摩擦面热翘曲的问题。

　　从安装配合边界来看，盘体中心的轮毂安装座面上，沿圆周均匀分布了五个大直径螺栓过孔，对应车轮轮毂的固定螺栓，装配时制动盘套在轮毂轴颈上，车轮螺栓穿过这组孔位后锁紧，即可保证制动盘和车轮同步旋转；安装座面上还额外设置了一个小直径定位孔，用于和轮毂的定位销配合，装配时可以快速对位，也能避免长期使用中制动盘和轮毂之间出现周向窜动。中心的大直径通孔是轮毂轴的避让空间，孔径和对应车型的轮毂轴颈外径匹配，装配后盘体内圈和轴颈之间保留合理间隙，不会发生运动干涉。摩擦工作面的外径、厚度是选型时的核心边界参数：摩擦面的径向宽度要和配套卡钳摩擦片的宽度完全匹配，保证摩擦片压紧时可以完全覆盖有效摩擦区域，不会出现局部偏磨；盘体总厚度要符合卡钳的活塞行程范围，磨损后达到最小厚度极限就必须更换，避免摩擦面强度不足导致制动失效。

　　设计过程中首先要校核的是摩擦面的平面度与端面跳动量：如果盘体旋转时端面跳动过大，制动过程中摩擦片会被反复推挤，直接引发刹车踏板抖动、方向盘抖动的故障，因此建模时安装基准面和摩擦工作面的同轴度、垂直度公差都要严格控制。其次是通风道的构型设计，图中可以看到盘体外圆周边缘的通风道出口处做了斜向切口，这种结构可以在旋转时更好地引导气流进入流道，提升散热效率，同时分隔筋的数量、厚度经过匹配，既保证两层摩擦面之间的连接强度，在摩擦片夹紧时不会出现盘面变形，又尽可能扩大通风通流面积，兼顾热容量与散热能力。

　　在实际底盘布置中，制动盘的轴向厚度方向要和卡钳的安装开档尺寸匹配，卡钳跨在制动盘外侧，两侧摩擦片分别对准两个摩擦工作面，制动时液压推动活塞将两侧摩擦片压紧在盘面上，摩擦力矩通过盘体和轮毂的连接传递给车轮，实现制动。建模时所有安装孔的位置度、中心孔的配合尺寸都严格按照整车轮毂的接口参数绘制，既可以用于制动系统的运动干涉校核，确认卡钳、转向节、轮毂周边部件在全转向行程、全悬架跳动过程中都不会和制动盘发生磕碰，也可以用于后续的工程出图、工艺编制：铸造毛坯阶段可以直接参照该模型预留通风道的砂芯位置，机加工阶段以此为基准编写数控加工程序，依次完成中心孔、安装孔、摩擦工作面的车削加工，最终完成动平衡校核，避免高速旋转时出现振动。这类通风制动盘相比实心盘，更适合山区连续下坡、频繁制动的使用场景，热稳定性更强，是当前乘用车前轮制动的主流结构形式。
