汽车通风划线打孔制动刹车盘

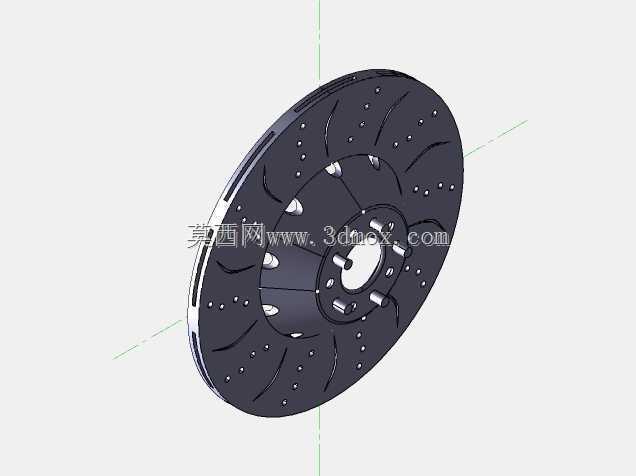

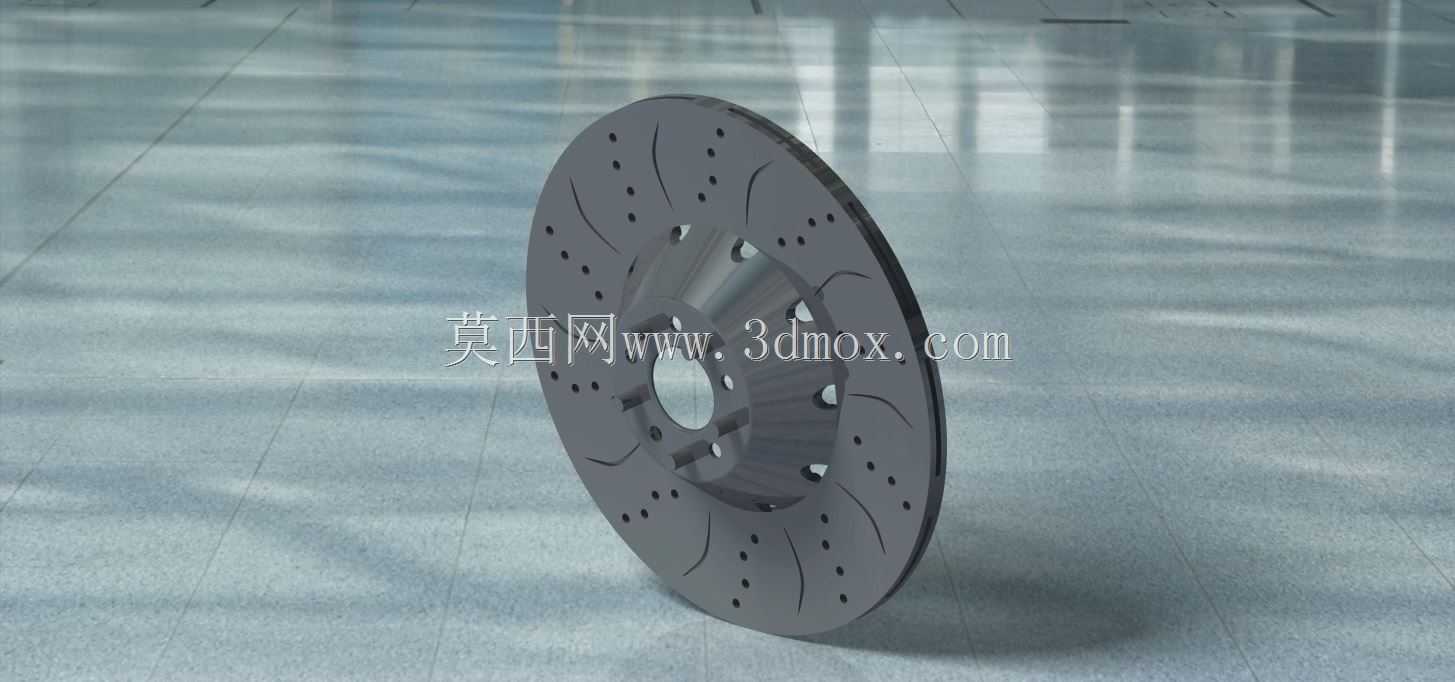

　　这款制动盘三维数模围绕乘用车盘式制动系统展开，完整还原了通风式制动盘的摩擦工作面、通风散热筋、中心安装毂、螺栓过孔、定位台阶与减重结构，可用于制动系统结构校核、底盘零部件教学演示、改装件方案比对以及制动总成装配关系分析。

　　从实际装车场景看，制动盘安装在车轮轮毂与转向节之间，随车轮同步旋转；制动卡钳从两侧夹紧制动盘，利用摩擦衬片与盘面之间的摩擦力矩使车轮减速或停止。该模型采用双摩擦面通风结构，两片环形摩擦盘之间布置径向散热风道，车辆行驶时气流从盘体中心区域进入，沿离心方向从外缘排出，可把连续制动产生的热量快速带走，降低热衰退风险。盘面同时设计了钻孔与弧线槽结构：钻孔有利于排出摩擦片与盘面之间的气体、水分和磨屑，湿地制动时可更快破坏水膜；弧线槽则能够刮扫衬片表面，清洁摩擦界面，并使磨损产物沿槽道排出，减少制动抖动和衬片釉化。

　　结构设计上，摩擦环与中心安装帽之间通过连接颈过渡，既保证制动扭矩传递，又形成热隔离路径，减少摩擦面高温直接向轮毂轴承传导。中心孔承担与轮毂轴头的同轴定位，周边螺栓孔用于车轮与盘体共同固定；安装端面设置平面度要求较高的贴合区，以保证制动盘旋转时的端面跳动控制在合理范围。若端面跳动过大，车辆轻踩制动时会出现踏板脉动、方向盘抖动或车身共振，因此在数模检查时需要重点关注安装面、中心孔和摩擦面之间的同轴度、垂直度与平行度关系。

　　外形边界方面，制动盘外径决定卡钳和轮辋内部空间是否干涉，盘厚决定卡钳活塞行程与摩擦片磨损余量，通风筋高度影响热容量和整体重量。模型中摩擦面外径、有效摩擦半径、中心孔直径、螺栓孔分布圆、帽部高度和背面沉台均需要与轮毂、转向节、卡钳支架、轮辐内表面共同校核。有效摩擦半径并非简单取盘体外径，而是由卡钳衬片压在盘面上的平均半径决定，它直接影响制动力矩；在相同轮缸压力和摩擦系数下，摩擦半径越大，制动扭矩越高，但所需卡钳包络和轮辋直径也随之增大。

　　设计思路还体现在热变形控制上。制动盘在紧急制动或长下坡工况中会经历快速温升，摩擦环径向和周向膨胀受到中心帽约束，容易产生热斑、锥变甚至微裂纹。通风筋的数量、厚度和排布角度会影响刚度分布与散热效率：筋片过密虽提高热容和刚度，却会增加重量并阻碍气流；筋片过疏则散热不足，盘体容易在高温下变形。钻孔位置应避开高应力区，孔边需要考虑应力集中，弧线槽末端也应避免形成尖锐转折，这些细节在三维结构中都能直观检查。

　　对于建模和选型人员，该数模可用于验证卡钳与盘体的侧向间隙、轮辋内部避让、防尘罩边界、螺栓穿装路径以及维修拆卸空间。装配时制动盘安装面必须与轮毂贴合面清洁无杂质，否则会造成盘体偏摆；摩擦面在首次使用阶段需要与制动片进行逐步贴合，避免局部高温烧蚀。日常工程分析中，还可基于该结构进一步叠加材料属性、摩擦热载荷和旋转边界，开展热—结构耦合校核，观察盘面温度场、热变形云图和热应力集中区域，从而判断通风筋形式、盘厚、孔径和槽型是否匹配目标车型的制动工况。整体来看，该制动盘模型把汽车制动系统中最核心的旋转摩擦件表达得较为完整，适合作为底盘制动结构设计、零部件干涉检查和制动原理展示的基础数模。
