十字铰接万向传动关节接头结构

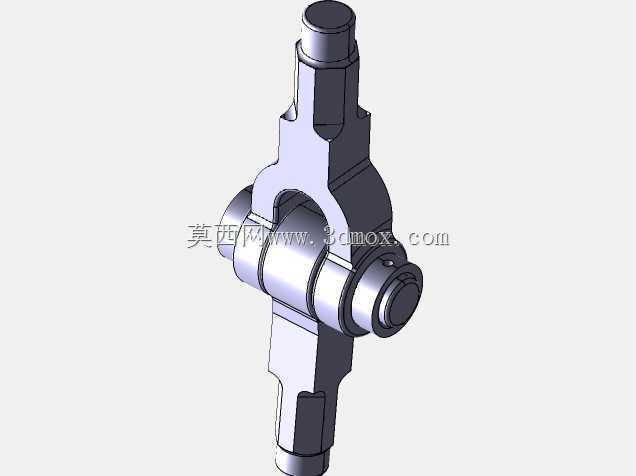

　　该零件属于传动系统中承担角度补偿与扭矩传递的核心铰接构件，整体采用十字轴式万向铰接布局，四个正交方向分别伸出连接轴颈，其中一组对向轴颈用于与外部叉形支座形成回转副，另一组对向轴颈则接入配套传动叉架，可在两根轴线存在夹角、工作中持续发生角位移的轴系之间稳定传递旋转动力。

　　从现场使用场景来看，这类接头广泛出现在需要变角度传动的设备区段：工业操作台的摆动驱动臂、输送线转角换向机构、小型工程机械的操作连杆、可调角度工装夹具的回转连接位，以及部分需要在振动工况下补偿装配偏差的传动链路中，都能见到同结构铰接件。它解决的核心问题是刚性联轴器无法适应轴线偏角的缺陷——当主动轴与从动轴无法保持严格同轴、或者设备运行中两轴相对角度会随负载、姿态变化而持续摆动时，该铰接结构可在允许摆角范围内持续传递扭矩，同时不会因强制约束产生附加弯曲载荷。

　　结构设计上，中部主体为一体式锻压成型的十字承载基体，四个轴颈同轴度、正交垂直度是加工管控的核心指标：两组轴颈的轴线空间垂直度公差需控制在IT7级以内，避免回转过程中出现运动卡滞、传动角速度波动过大的问题。轴颈端部预留有轴承安装定位台阶，可配套装入滚针轴承或滑动轴套，轴承外圈再嵌入外部传动叉的安装孔内，使铰接回转动作灵活，同时承受径向冲击载荷。轴颈根部做了大圆角过渡处理，规避十字轴截面突变位置的应力集中，在频繁正反转、冲击负载工况下可大幅降低根部断裂风险。

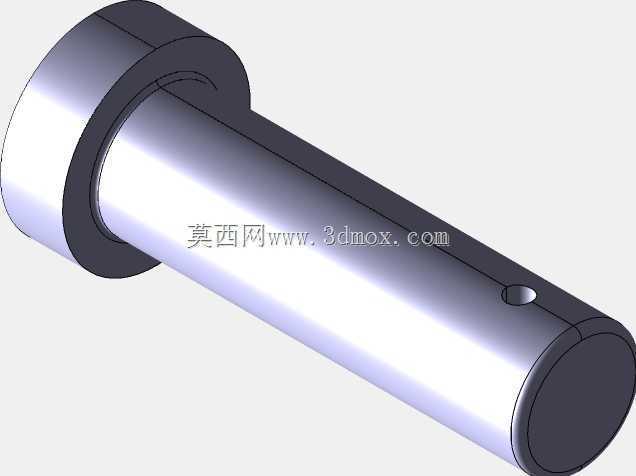

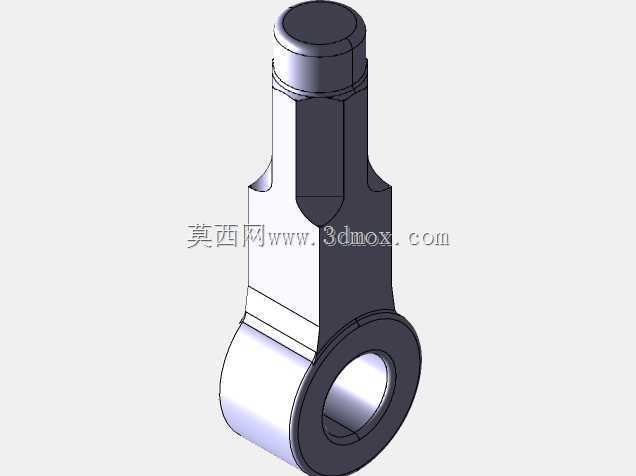

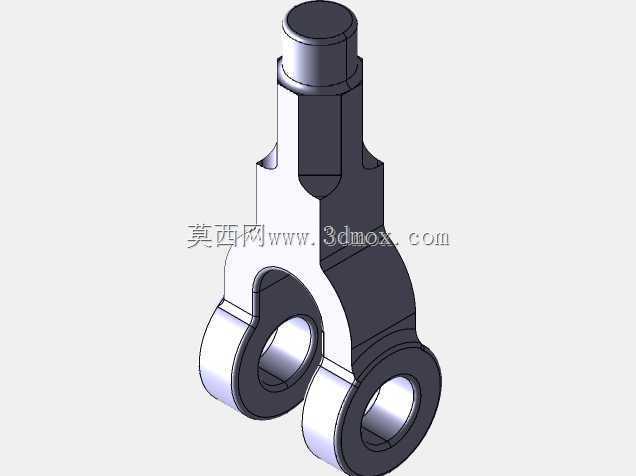

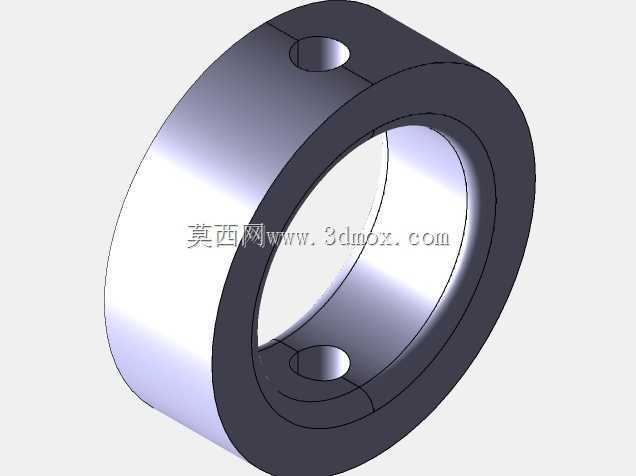

　　外形与安装边界方面，该零件整体外接轮廓沿十字轴线方向对称分布，横向轴颈的总跨距需与配对叉架的两耳安装孔中心距匹配，轴颈工作段直径与所选轴承内径一致，端部限位槽用于安装孔用挡圈，对轴承外圈实现轴向定位，防止传动过程中轴承从叉架孔内脱出。纵向伸出的上下连接端设置有扁位与定位轴段，可与外部连杆、传动拨叉实现周向防转，装配时需保证四个轴颈的润滑通道连通，部分同型结构会在十字轴中心加工贯通油道，黄油嘴可从其中一个轴颈端部注入润滑脂，沿内部油道分配到四个轴颈摩擦面，延长铰接副的磨损寿命。

　　建模过程中需重点管控几处配合特征：首先是四个轴颈的圆柱面同轴度与两两正交关系，直接决定后续装配后万向节的转动平顺性；其次是轴颈根部圆角、端部挡圈槽的尺寸精度，圆角过小会留下应力断裂隐患，挡圈槽宽度深度超差则会导致轴向定位失效；另外中部基体的减重腔结构在建模时需保留均匀的壁厚，在保证整体刚性、满足扭转强度要求的前提下降低运动件自重，减少高速回转时的离心振动。实际选型适配时，需根据传动链路的额定扭矩、最大工作摆角、往复回转频率来确认轴颈直径与基体承载截面，若应用在频繁摆动的连杆机构中，还需校核铰接位的接触挤压强度，避免轴颈表面出现压痕凹坑导致回转间隙增大。整个零件无复杂异形曲面，所有特征均为回转体、拉伸凸台与切槽组合，加工工艺性良好，适合模锻成型后再对轴颈部位进行精车、磨削加工，即可满足装配使用要求。
