衬套销接式法兰联轴缓冲传动构件

　　该套构件围绕两轴之间存在轻微平行错位、角度偏斜以及轴向窜动补偿需求展开，核心采用两半分体法兰盘配合带弹性衬套的销钉完成扭矩传递。现场调试阶段，电机输出轴与工作机输入轴很难做到绝对同轴，即便初次找正精度控制在较高水平，设备长期运行后基础沉降、轴承磨损、热膨胀位移都会让两轴相对位置发生微小变化，若采用刚性法兰直接硬连接，附加径向载荷会持续作用在两端轴承上，轻则造成轴封发热、轴承点蚀，重则出现轴颈疲劳断裂。这套结构在销钉外周套装橡胶或皮革材质衬套，衬套被压装在其中一半法兰的销孔内，销钉穿过衬套后另一端由螺母锁紧固定在另一半法兰上，扭矩通过法兰端面摩擦力与销钉剪切承载共同传递，当两轴出现偏移时，弹性衬套可以通过自身微量变形吸收错位带来的约束应力，同时缓冲电机启动、负载突变时的冲击振动，在中小型电机驱动的泵、输送机、轻工传动机组中应用十分广泛。

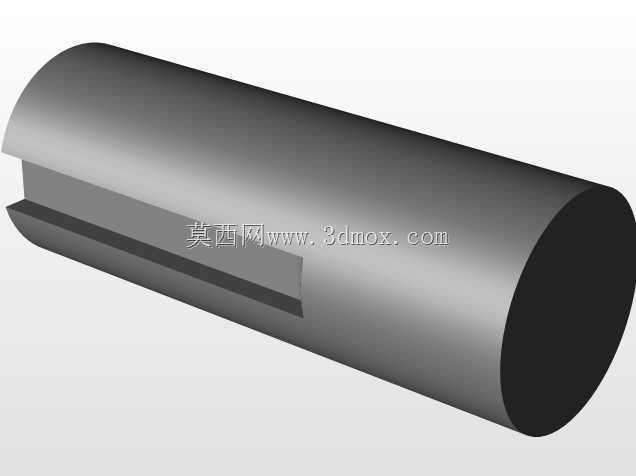

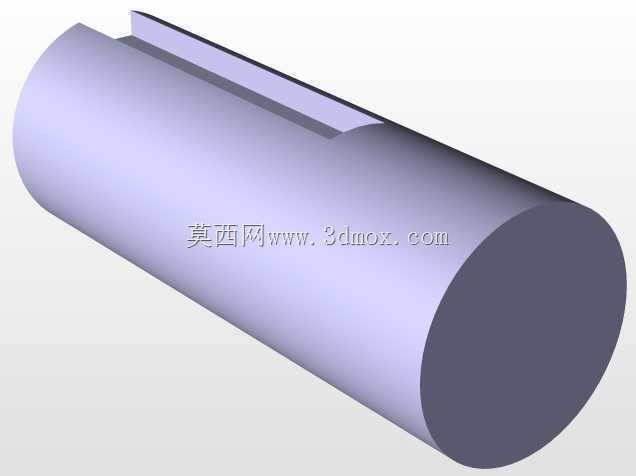

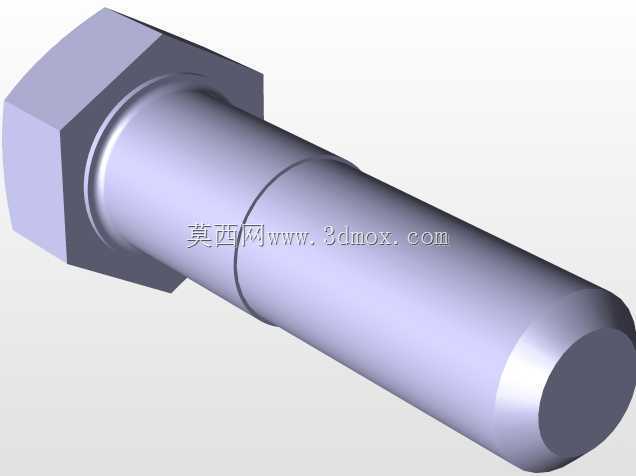

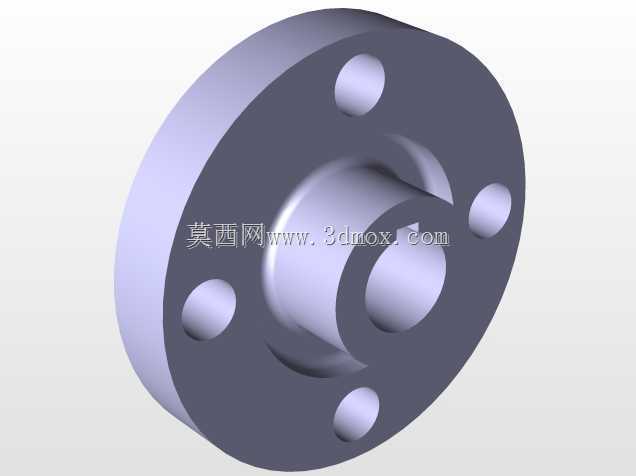

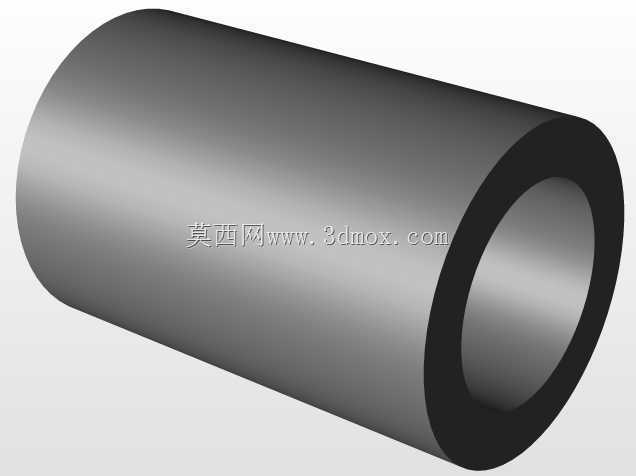

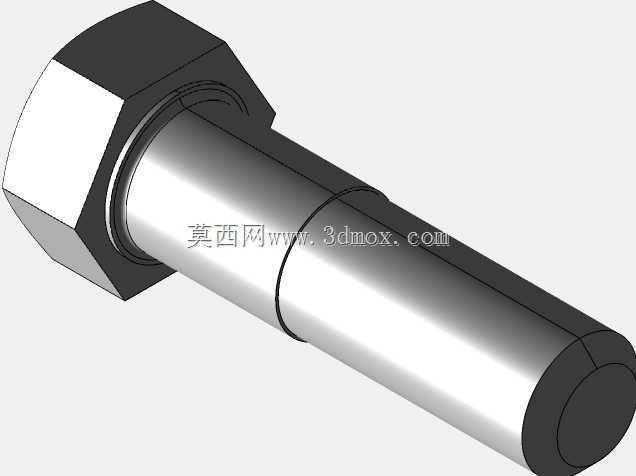

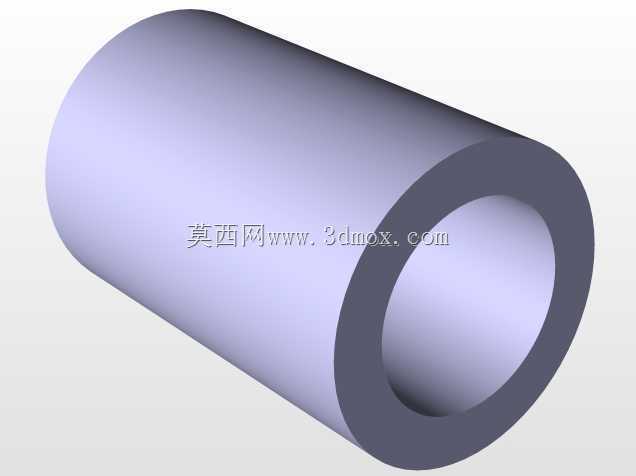

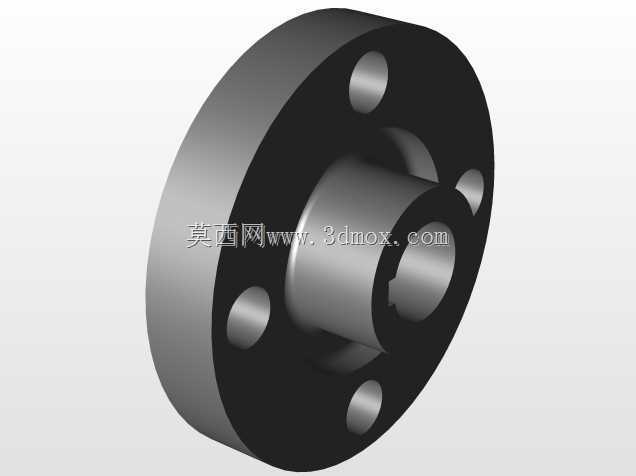

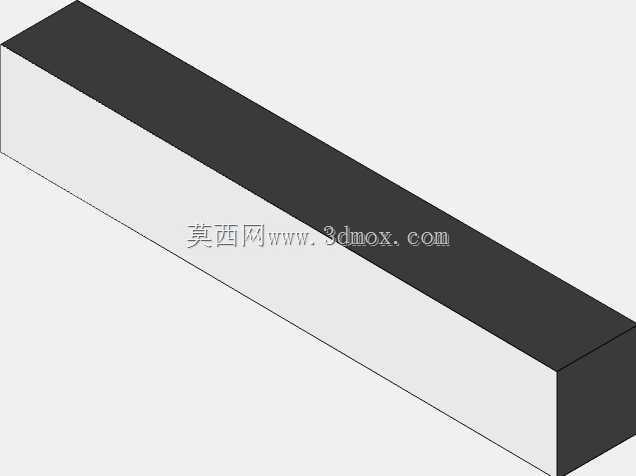

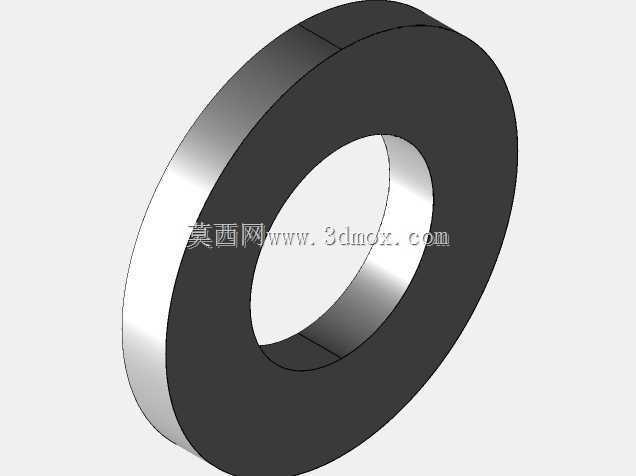

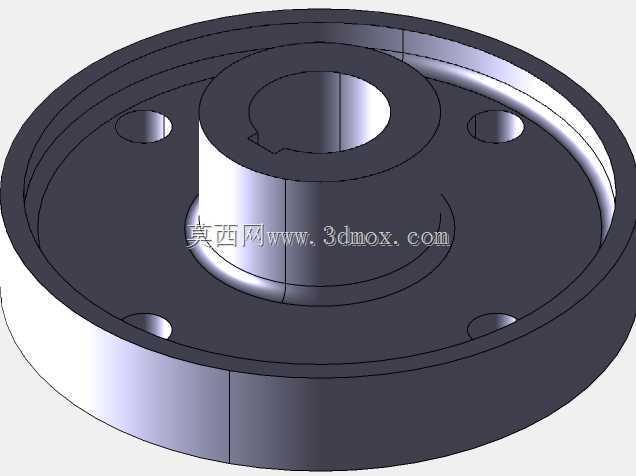

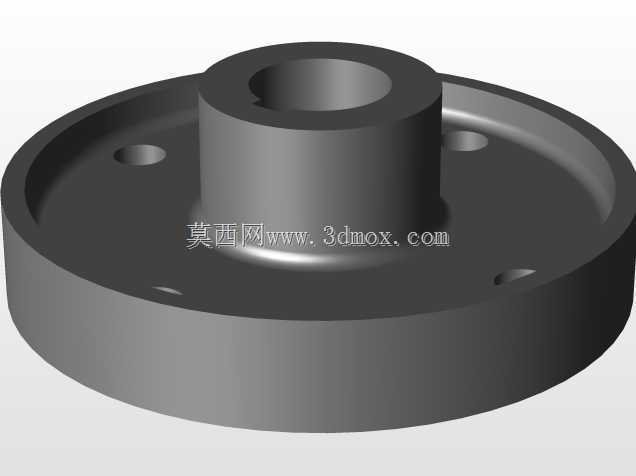

　　建模过程中优先完成两半法兰盘的基体特征：法兰整体为环形盘状结构，内孔按照配合轴径加工出键槽，用于和轴端实现周向固定，法兰端面上沿圆周均布加工销孔，孔位分布圆直径需要和配对法兰完全对应，保证销钉可以顺利穿入。其中一半法兰的销孔内径和销钉采用间隙配合，销钉穿过该侧孔后由端面螺母锁紧，销钉头部和法兰端面之间加装平垫圈，防止运转中螺母松脱；另一半法兰的销孔内径大于销钉外径，孔内压入弹性衬套，衬套内径和销钉小间隙配合，衬套外壁和法兰孔过盈贴合，这一结构是整个联轴器实现挠性补偿的关键——当两轴出现径向错位时，销钉可以在衬套孔内产生微量径向滑移，衬套自身的弹性变形同时抵消角度偏差带来的别劲。

　　外形尺寸设计需要匹配传递扭矩等级：法兰外径根据轴径选取对应标准规格，盘厚要保证销孔周边有足够的承载壁厚，避免销孔受挤压后出现塑性变形；两半法兰对接端面预留微小间隙，防止轴窜动时两个法兰端面发生刚性摩擦。安装边界方面，装配时先将两个半法兰分别热装或者键连接固定在电机轴和从动轴轴端，调整两轴同轴度到允许偏差范围内，再将衬套预先压入对应法兰的销孔内，穿入销钉后逐个均匀拧紧锁紧螺母，锁紧力矩需要控制在合理范围，既不能过松导致销钉在孔内晃动产生冲击，也不能过紧压溃弹性衬套丧失补偿能力。日常维护中可以定期检查衬套磨损状态，衬套属于易损件，长期受交变挤压后会出现老化开裂，只需拆开销钉更换衬套即可恢复性能，无需拆卸两端轴上的半法兰，维护成本远低于整体式弹性联轴器。该结构兼顾了法兰联轴器传递扭矩大、对中导向性好的优势，同时通过弹性衬套弥补了刚性法兰无法补偿轴系偏差的缺陷，非常适合中低速、载荷平稳但存在安装对中误差的传动场景。
