汽车发动机同步传动带轮结构

　　这款同步齿形皮带轮主要面向发动机前端附件传动系统的结构设计与装配校核场景，在乘用车、小型工程机械的动力传输单元中承担扭矩传递、转速匹配的核心作用，区别于普通平带轮依靠摩擦力传动的形式，轮体周向加工的等距梯形齿槽可与同步带内侧齿形完全啮合，传动过程中无滑差、速比恒定，能够精准保证配气机构、水泵、发电机等附件与曲轴输出端的相位同步，避免正时错位引发的气门碰撞、活塞干涉等严重故障。

　　从实际装机的边界条件来看，这类带轮的安装基准为中心通孔，孔位与转轴采用过渡配合，装配时通过键槽或者锁紧顶丝实现周向防转，轴向依靠轴肩与挡圈完成限位，轮体两侧设置的凸起挡边宽度略大于同步带带宽，可在设备运行出现小幅振动、带体受张力偏移时限制皮带脱出，大幅降低高速运转下的掉带故障概率。设计阶段首先要匹配选定同步带的节距参数，轮齿的齿形轮廓、齿槽深度、齿根圆角都需要和皮带齿形做啮合校验，齿侧预留合理的啮合间隙，既不能间隙过大造成传动冲击、异响，也不能间隙过小导致皮带齿卡滞、磨损加剧。

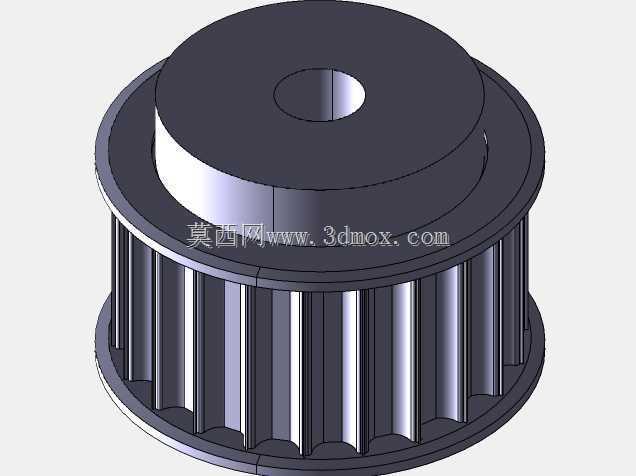

　　轮体的结构布局分为三个功能区段：中心轮毂段、中部带齿工作段、两侧限位挡边。中心轮毂的厚度根据转轴的配合长度设定，轮毂内孔的粗糙度、同轴度公差直接决定运转时的径向跳动量，若轮毂长度过短，带轮在轴上的支撑跨距不足，高速转动时容易出现摆动，带动皮带产生周期性张紧力波动，加速皮带疲劳老化；中部带齿段的外径由传动比、啮合齿数共同确定，小直径带轮的啮合齿数不能低于工艺允许的下限，否则皮带绕入轮体时的弯曲应力过大，会大幅缩短同步带的使用寿命，齿槽的加工位置需要严格保证周向等分，累积节距误差控制在公差范围内，避免每齿啮合时出现载荷分布不均，局部齿受力过载发生断齿。

　　在整机布置阶段，需要同步核算带轮的安装空间边界：轮体的最大外圆直径要和周边的发动机缸体、护罩、管路预留足够的安全间隙，避免运行受热膨胀后出现运动干涉；两侧挡边的外伸高度不能超出皮带侧边过多，防止皮带运行跑偏时和挡边发生持续摩擦，造成带体侧边过早磨损。材质选型上这类载荷平稳的传动轮常选用硬质铝合金或者中碳钢加工，铝合金轮体自重更低，转动惯量小，启停阶段的冲击载荷更小，碳钢轮体则适用于扭矩更大、工作环境多粉尘的工况，齿面经过硬化处理后耐磨性能更优。

　　三维建模过程中需要优先完成齿形的参数化绘制，先以节圆为基准阵列全部齿槽特征，再分别拉伸轮毂、两侧挡边结构，最后完成中心孔、键槽等安装特征的创建，所有回转特征保证同轴度约束，建模完成后可直接导入装配环境完成同步带的包络模拟，校验皮带绕入、绕出轮体的路径是否顺畅，张紧轮的布置位置是否能让皮带和带轮的啮合包角满足设计要求，通常小带轮的啮合包角不能低于120度，否则有效啮合齿数不足，传递扭矩时容易出现跳齿。这类带轮的结构细节直接决定前端轮系的运行可靠性，设计时需要兼顾传动精度、安装限位、耐久磨损多个维度的要求，才能保证整机长期运行的稳定性。
