行星齿轮传动结构三维数模设计

　　这套行星齿轮轮系结构主要面向需要在有限径向空间内完成大减速比传递的传动场景，常见于交流稳压设备的调压执行端、小型伺服减速单元、紧凑布局的动力输出模块以及需要同轴输入输出的机械装置中。与普通定轴齿轮传动相比，行星轮系把多个行星轮均匀布置在太阳轮周围，载荷不再由单对齿承担，而是通过数个啮合点分流传递，在相同外形轮廓下能够承受更大的扭矩，同时啮合刚度更高，运行过程中的齿侧冲击和振动也更容易控制。

　　从实际用途来看，该结构承担的是转速变换与扭矩匹配的核心任务。输入端带动太阳轮旋转，太阳轮通过外齿同时驱动若干行星轮，行星轮一边绕自身轴线自转，一边沿内齿圈的节圆公转，行星架将这部分公转运动汇总后向外输出。若固定内齿圈，太阳轮输入、行星架输出，可获得较大减速比；若固定行星架，太阳轮与内齿圈之间则形成反向传动；若将某个基本构件作为离合或锁定对象，同一套轮系还能切换出多种传动比。这种多构件组合方式，正是行星传动在稳压装置、自动调节机构和小型动力头中被广泛采用的原因。

　　建模时首先要把传动链关系理清。太阳轮、行星轮和内齿圈三者的节圆必须满足同心条件，即太阳轮分度圆半径与两倍行星轮分度圆半径之和等于内齿圈分度圆半径，否则中心轮与内齿圈无法共轴。相邻行星轮之间还要满足邻接条件，行星轮齿顶圆不能相互碰撞，因此行星轮数量和中心距需要反复校核。为了保证多个行星轮能够同时均匀装入，装配条件也不能忽略，内、外齿的齿数配合同行星轮个数之间应满足整数装配关系，避免最后一个行星轮无法落位。

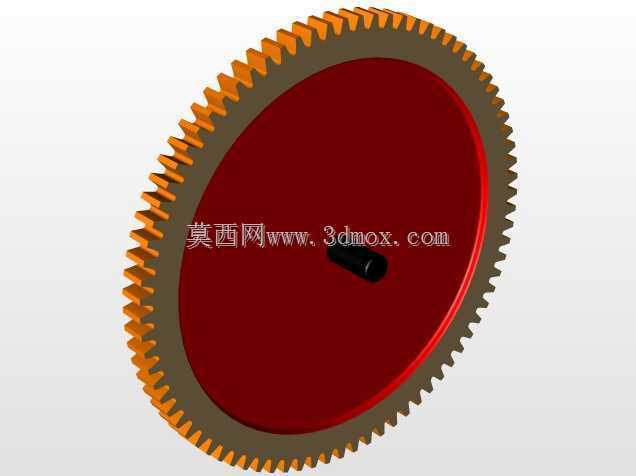

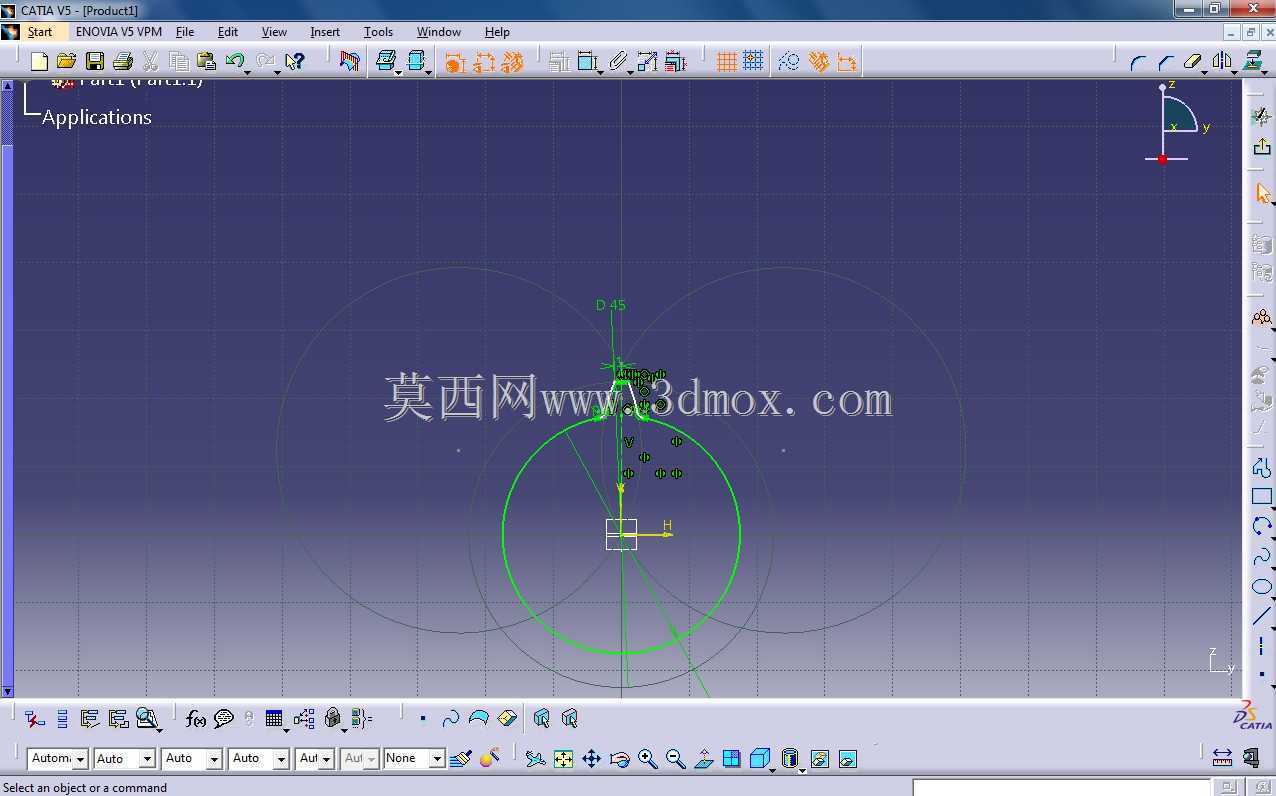

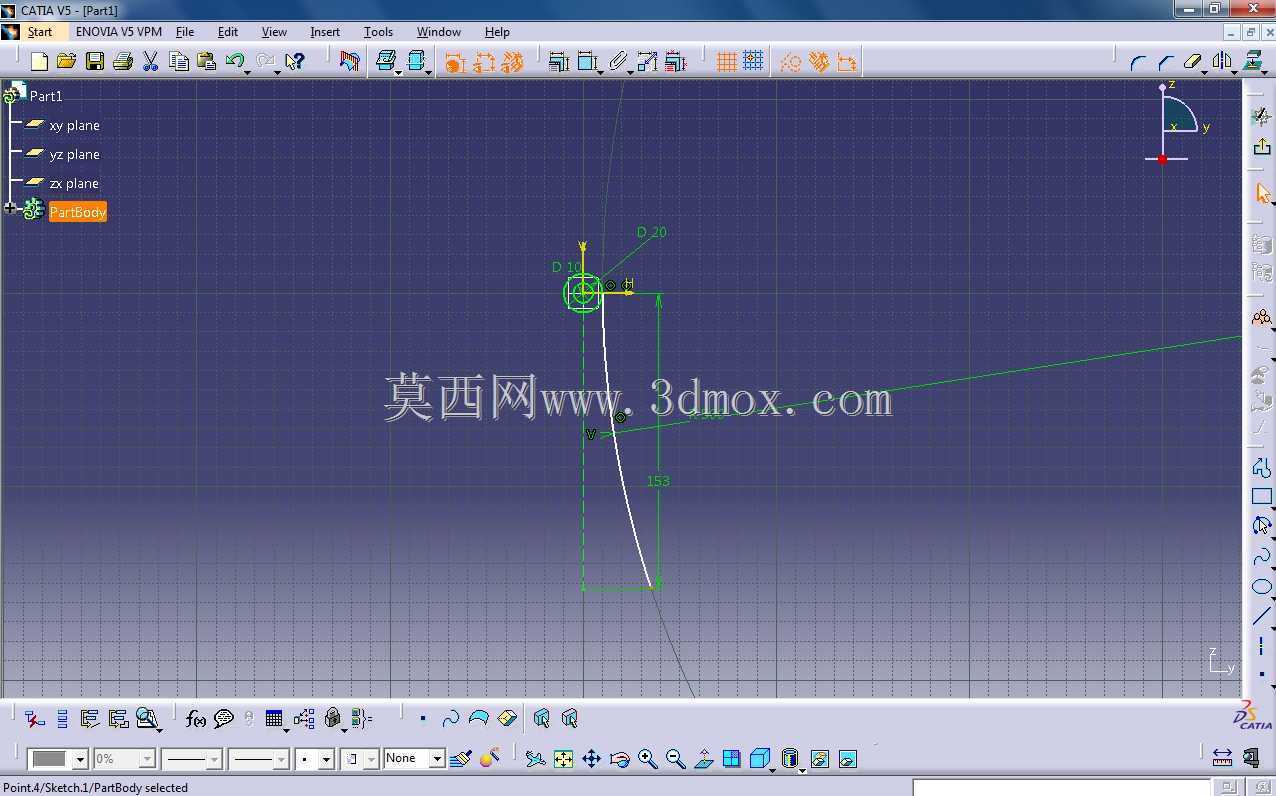

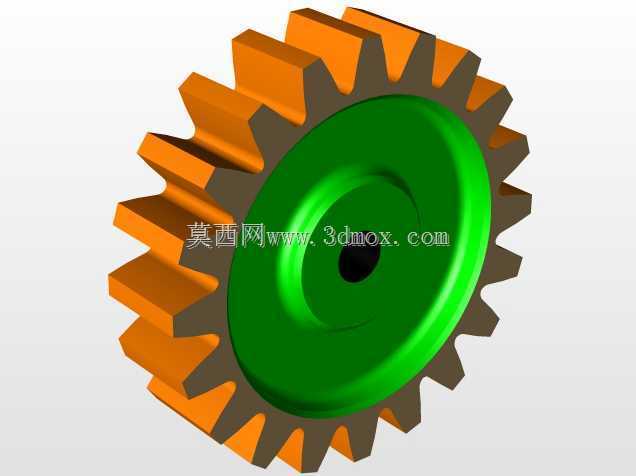

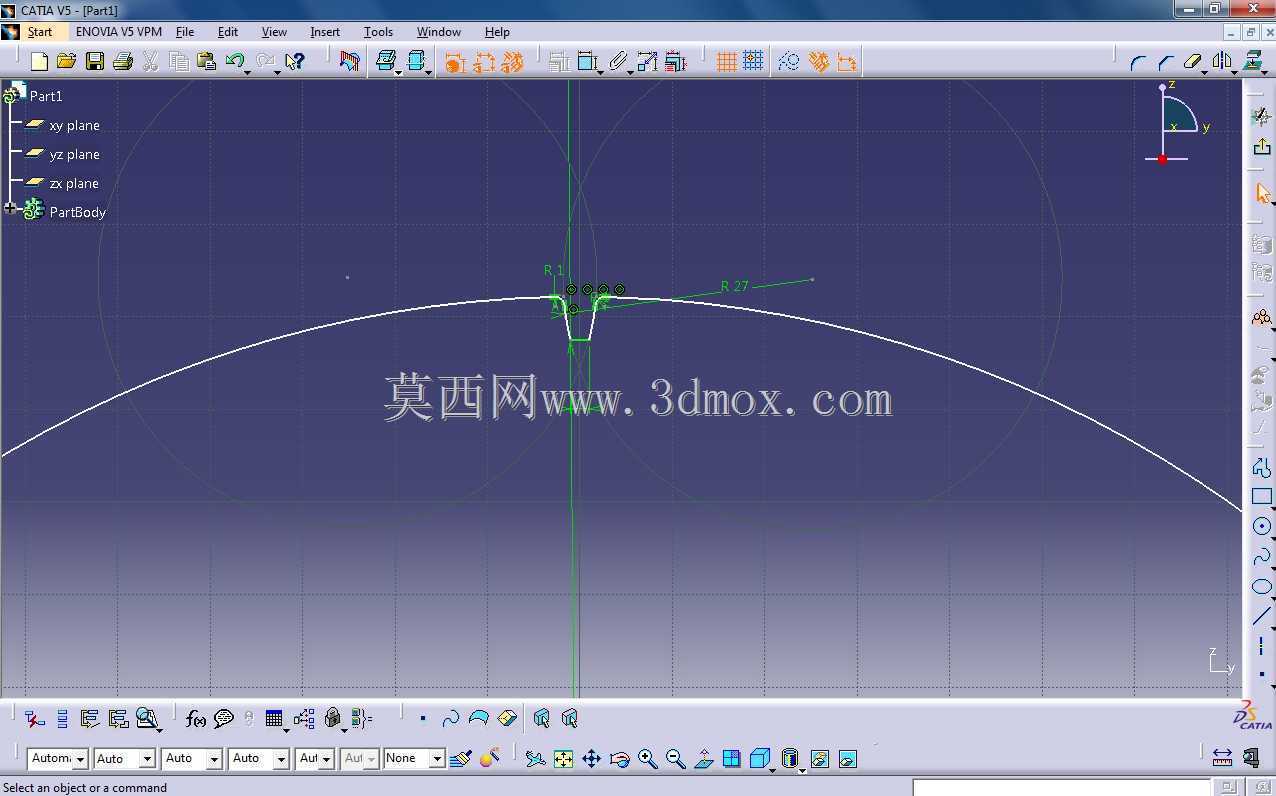

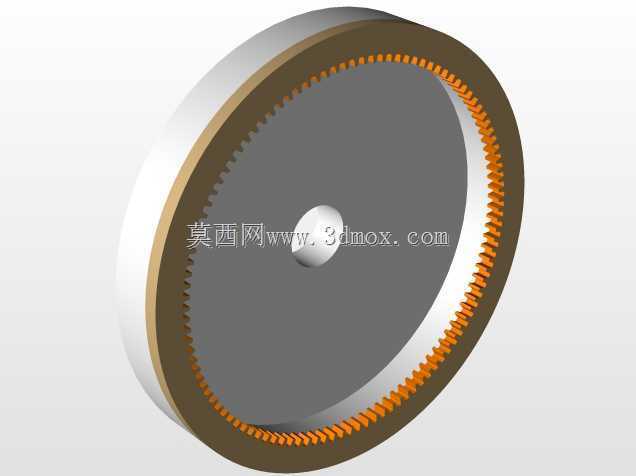

　　齿廓部分按渐开线圆柱齿轮思路构建，太阳轮与行星轮为外啮合，行星轮与内齿圈为内啮合，两者啮合角方向相反，建模时容易在齿向和齿厚上出错。外齿轮齿廓向外凸起，内齿圈齿廓向内凹陷，若直接复用外齿实体进行布尔运算，往往会在齿顶间隙和根圆位置产生干涉。比较稳妥的做法是先确定模数、齿数、压力角和变位系数，再分别生成太阳轮、行星轮和内齿圈的齿形，通过装配约束检查侧隙；对需要承载的部位，可在齿顶和齿根处保留合理圆角，减少应力集中。

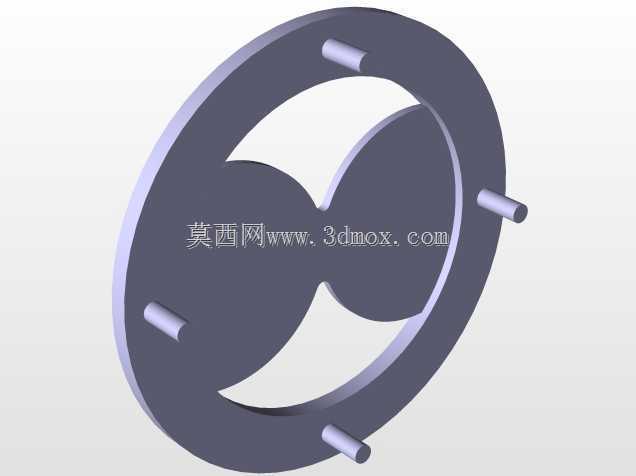

　　行星架是轮系中容易被忽视但对性能影响很大的零件。它不仅要支撑行星轮轴，还要把行星轮的公转运动稳定传递出去，因此两侧支撑板或悬臂销的刚度直接影响齿轮啮合对中。若行星架变形过大，行星轮轴会倾斜，齿面接触沿齿宽方向偏载，轻则噪声增大，重则局部点蚀。设计中需要关注行星轮轴孔的位置度、孔轴线与行星架回转轴线的平行度，以及销轴与孔之间的配合边界。行星轮内孔与销轴之间通常设置轴承或耐磨衬套，三维装配时应把轴承宽度、挡圈位置和润滑间隙一并表达清楚。

　　外形尺寸方面，行星传动的最大优势是径向包络小、轴向长度短。太阳轮位于中心，内齿圈本身可兼作外壳或嵌入壳体孔位，安装边界主要由内齿圈外径、前端法兰或支座定位面、输入轴伸长度以及输出端连接尺寸决定。布置整机时，不能只看齿轮外径，还要给齿圈与箱体之间保留止口配合、挡圈槽或螺栓连接空间；轴向则要预留太阳轮输入端浮动量、行星架输出端轴承位置以及垫片调整空间。对于交流稳压器这类调节机构，外围还会靠近电刷、调节轴和支架，因此轮系外缘与相邻电气元件之间的绝缘距离和运动间隙也要同步检查。

　　从受力路径看，输入扭矩经太阳轮分流到各行星轮，行星轮再把力传递给内齿圈和行星架。内齿圈若固定在箱体上，会承受反作用扭矩，因此齿圈与壳体之间的连接不能只按定位考虑，还要校核周向止动能力。行星架输出端若与调节轴或负载轴相连，连接孔、键槽或法兰螺栓孔应与输出扭矩匹配。模型中把这些配合面、止口和连接孔建完整，后续工程图转换、干涉检查和选型校核才不会脱节。

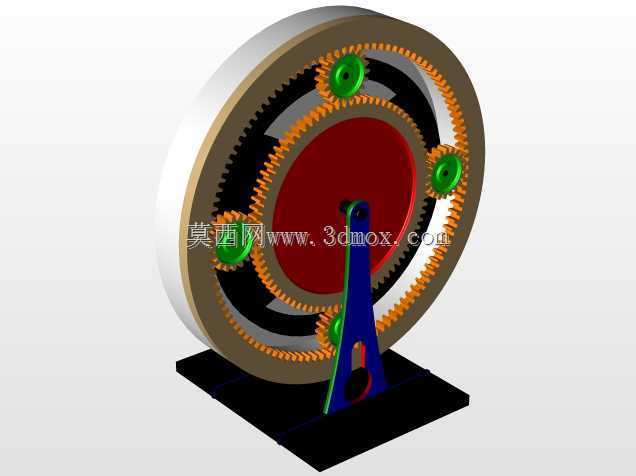

　　在运动验证阶段，可通过三维装配的自由度约束模拟太阳轮输入、内齿圈固定、行星架输出的状态，观察行星轮是否同时与太阳轮和内齿圈正确啮合。重点检查齿顶与齿根之间是否存在零间隙或实体穿插，行星轮公转时是否与行星架侧板、销孔端部、内齿圈台阶发生摩擦。对于多行星轮结构，即使理论齿数正确，若齿侧间隙过小，温度升高后也可能出现卡滞；间隙过大，则会在换向时产生明显空程。

　　整体来看，这套数模的价值不只是呈现齿轮外观，而是把同轴减速、功率分流、多构件配合和紧凑安装这些工程特点落实到可检查的几何结构中。结构设计人员可据此校核轮系布局与壳体边界，设备选型人员可判断其在稳压调节、小空间动力传递和低速大扭矩输出场景中的适配性，三维建模人员也可围绕齿廓、行星架和装配约束继续细化轴承、润滑与连接结构。
