多层啮合传动齿轮箱结构设计

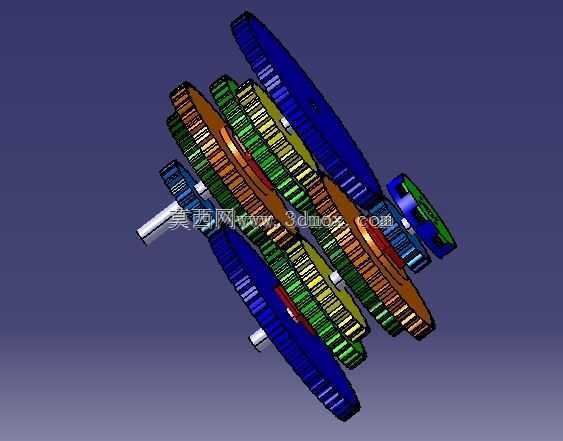

　　这套齿轮传动结构的核心设计目标，是在有限的轴向堆叠空间内完成多级转速变换与扭矩传递，整体采用同轴分层排布的布局逻辑，不同直径、不同齿形的传动齿轮沿轴向依次叠装，相邻层级的齿轮互相啮合，动力从输入端传入后，经过多组齿轮副的逐级变速，最终从输出端输出适配工况的转速与扭矩。从实际应用场景来看，这类紧凑式多层齿轮传动结构常被用于小型交流稳压设备的调压驱动单元、小型轻工输送线的动力减速模块、桌面级自动化工装的传动端，在安装空间局促、需要多级降速且传动载荷不大的场合，这种同轴堆叠的布局能大幅缩减传动机构的径向占用尺寸，不需要像传统平行轴减速器那样预留多根平行轴的跨距空间。

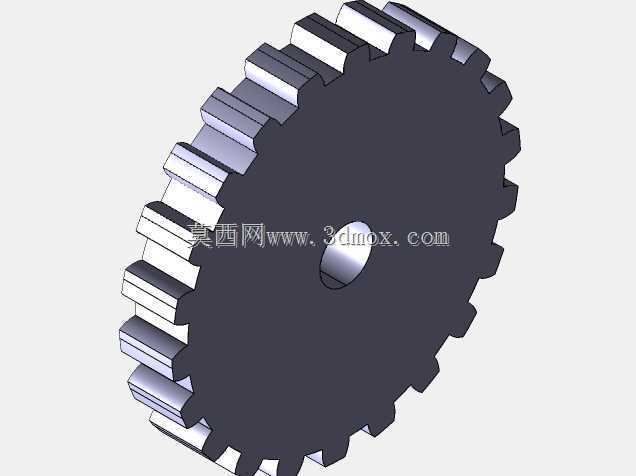

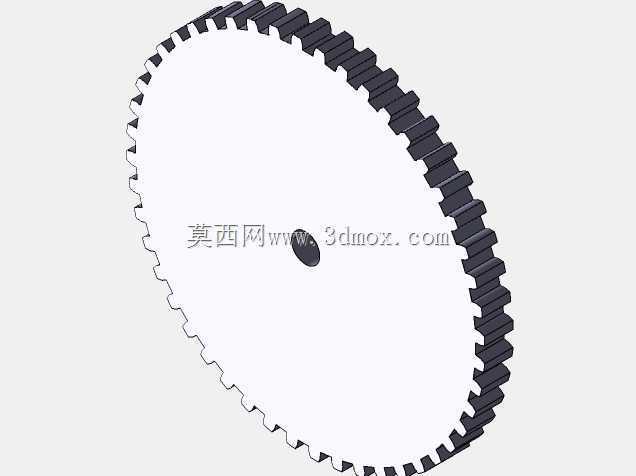

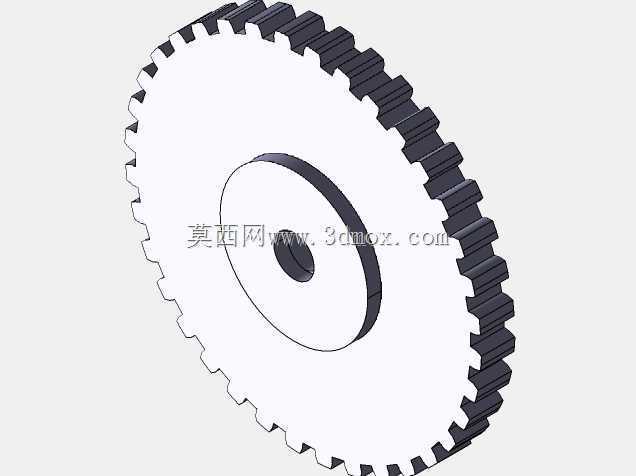

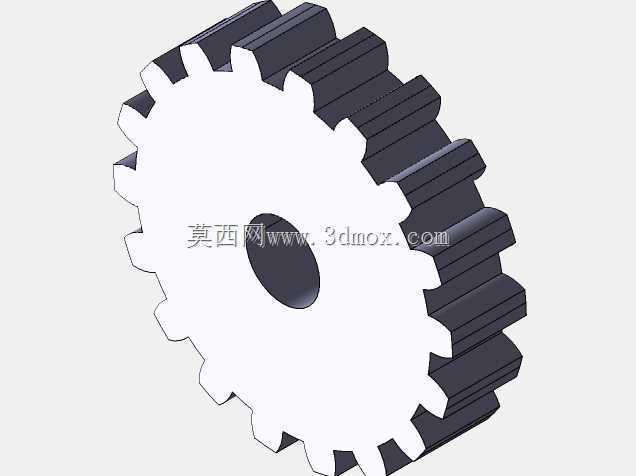

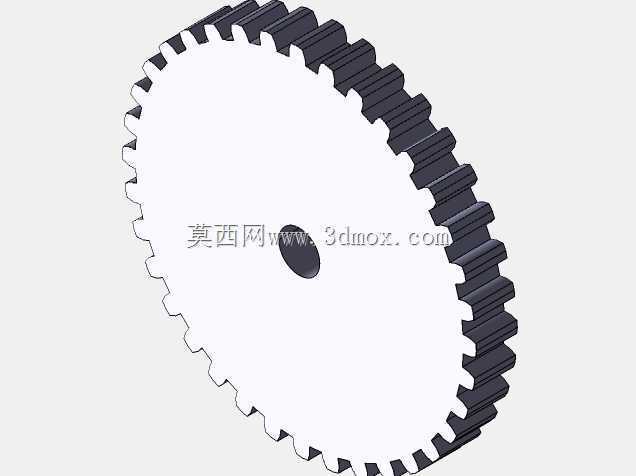

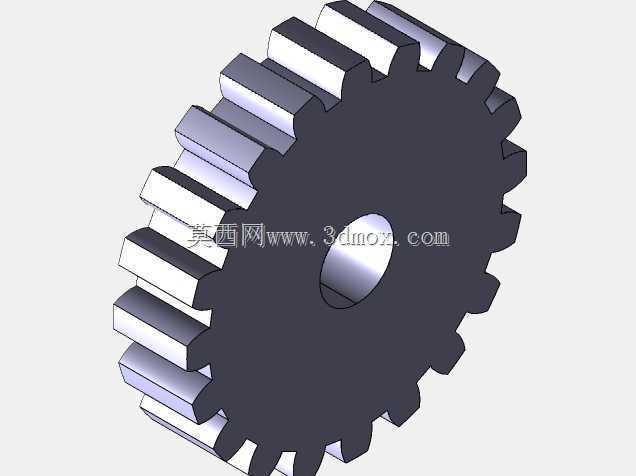

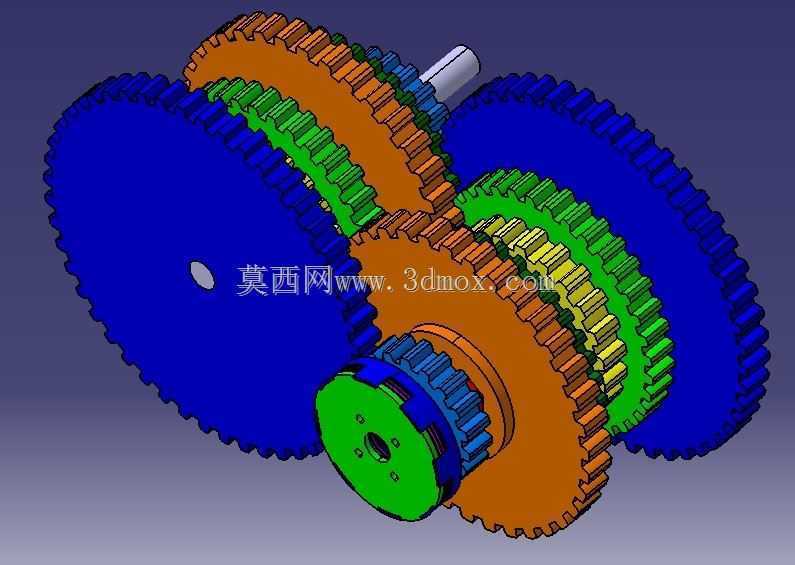

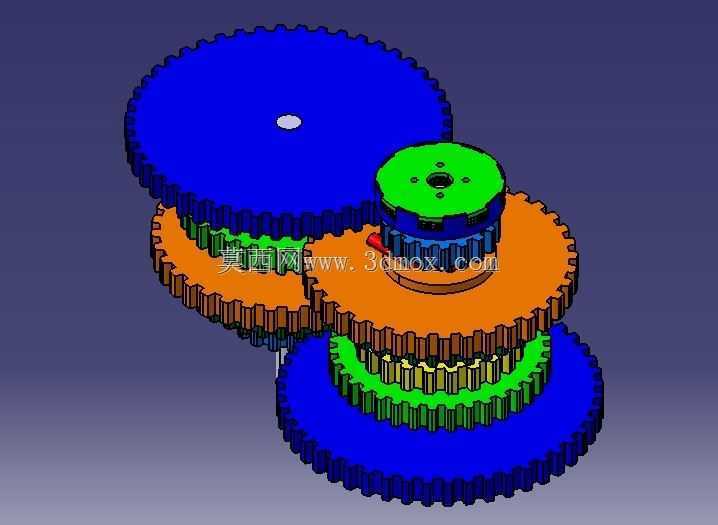

　　设计过程中首先要敲定的是各级齿轮的齿数匹配关系，最外侧大直径蓝色齿轮作为低速级从动轮，齿数最多、节圆直径最大，和中间层级的小齿轮啮合时可以获得较大的传动比，实现高倍率降速；中间橙色、绿色层级的齿轮分别承担中间级传动，每一级的齿厚都和啮合配对齿轮的齿宽对应，保证啮合接触面积覆盖整个齿面，避免局部齿面应力集中。齿轮的齿形采用标准渐开线圆柱直齿设计，直齿结构的优势在于加工难度低、轴向无附加分力，配套的支撑结构只需要承受径向载荷，不需要额外设置角接触轴承来抵消轴向力，对于小载荷传动场景来说，能简化整体支撑结构的设计复杂度。

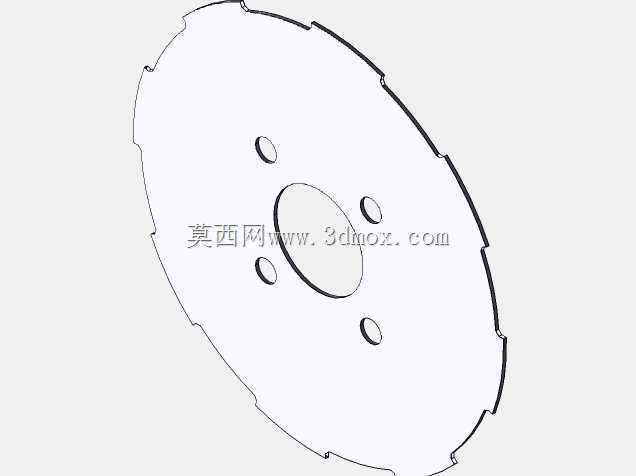

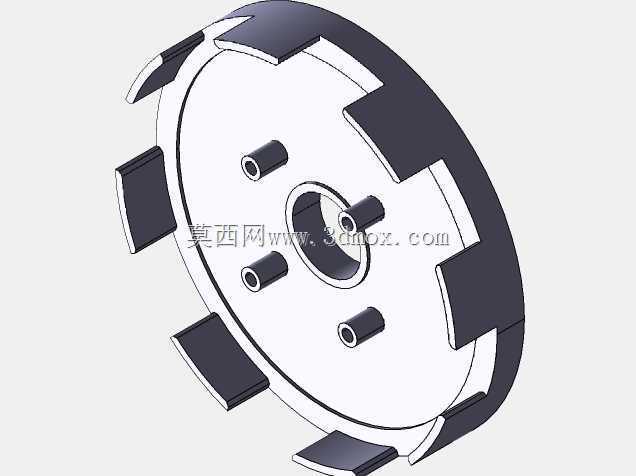

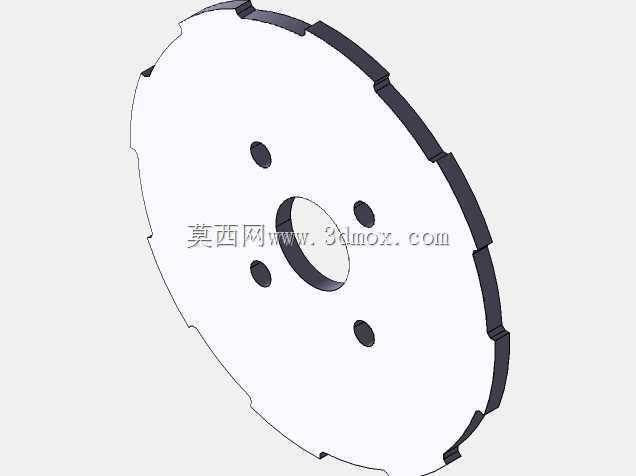

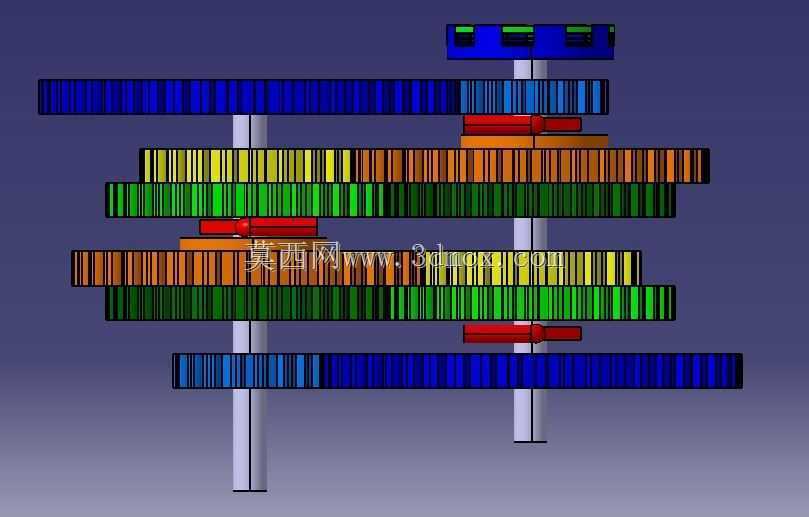

　　安装边界方面，整套齿轮组的轴向堆叠总高度需要和齿轮箱内腔的轴向深度匹配，每两片齿轮之间预留0.5mm到1mm的轴向间隙，避免运转过程中相邻齿轮的端面发生摩擦剐蹭；径向方向上，最大直径齿轮的齿顶圆和箱体内壁之间要保留不小于3mm的安全间隙，防止齿轮运转时的径向跳动蹭到箱体内壁。每片齿轮的中心都设计了同轴安装孔，顶部绿色端盖齿轮的端面上均匀布置了多个安装固定孔，既可以通过孔位穿装锁紧螺钉把齿轮和转轴锁死实现周向固定，也可以作为后期加装限位挡板、位置检测触发片的安装接口。中心转轴的轴径和所有齿轮的中心孔采用过渡配合，配合公差选H7/k6，既可以保证齿轮和转轴之间不会出现周向相对转动，也能方便装配时压装就位。

　　结构设计时特意把不同传动级的齿轮做了色彩区分，在三维建模阶段可以快速区分不同层级的零件，检查啮合关系时能直观判断每一组齿轮副的配对是否正确，避免出现齿面干涉、配对错位的问题。从受力特性来看，低速级大齿轮承受的扭矩最大，所以齿厚设计值相对更大，齿根圆角也做了加大处理，降低齿根位置的应力集中系数，避免长期交变载荷下出现齿根断裂；高速级小齿轮的转速更高，设计时重点控制齿面的粗糙度要求，降低高速啮合过程中的磨损与噪音。整套结构没有设置额外的换挡滑移齿轮，所有齿轮均为固定啮合状态，传动比恒定，运转过程中不会出现跳档、脱档的问题，适合定速比减速的工况。箱体装配时，齿轮组的轴向定位通过轴用弹性挡圈和轴肩共同完成，每一级齿轮的端面靠在轴肩上实现轴向位置基准，另一侧用挡圈限位，防止齿轮沿转轴轴向窜动。润滑方面，这种小载荷闭式齿轮箱可以采用脂润滑方式，在装配时直接在齿面和转轴配合位置填充适量润滑脂，长期运转不需要频繁维护，避免了油润滑需要设置油封、油位观察结构的复杂度。建模过程中需要重点校验相邻齿轮啮合时的齿侧间隙，标准侧隙控制在0.1mm到0.2mm之间，既可以补偿加工误差、受热膨胀带来的尺寸变化，也能避免侧隙过大导致传动回程误差超标，影响末端传动的定位精度。
