可调参数渐开线圆柱直齿轮三维结构

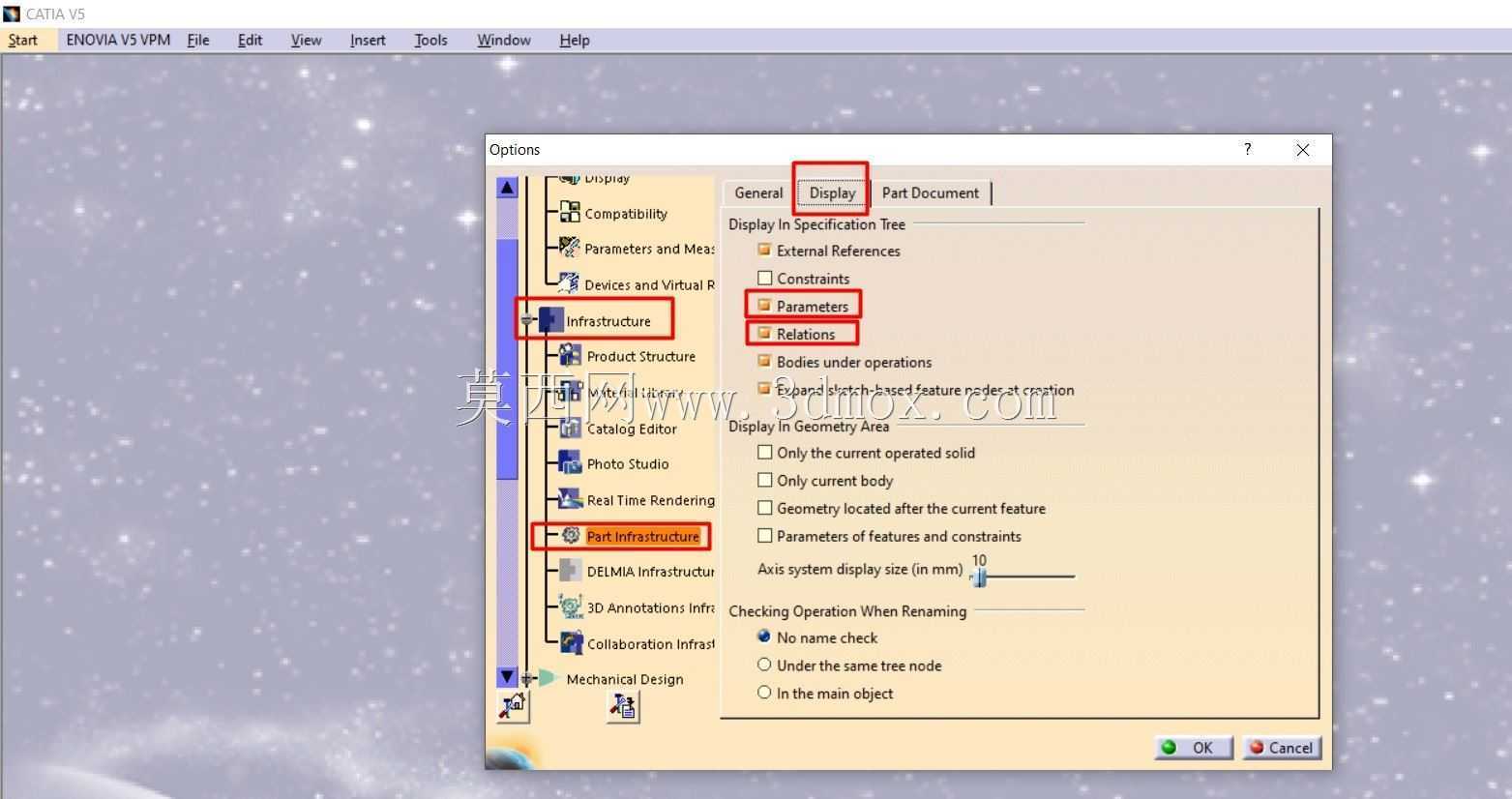

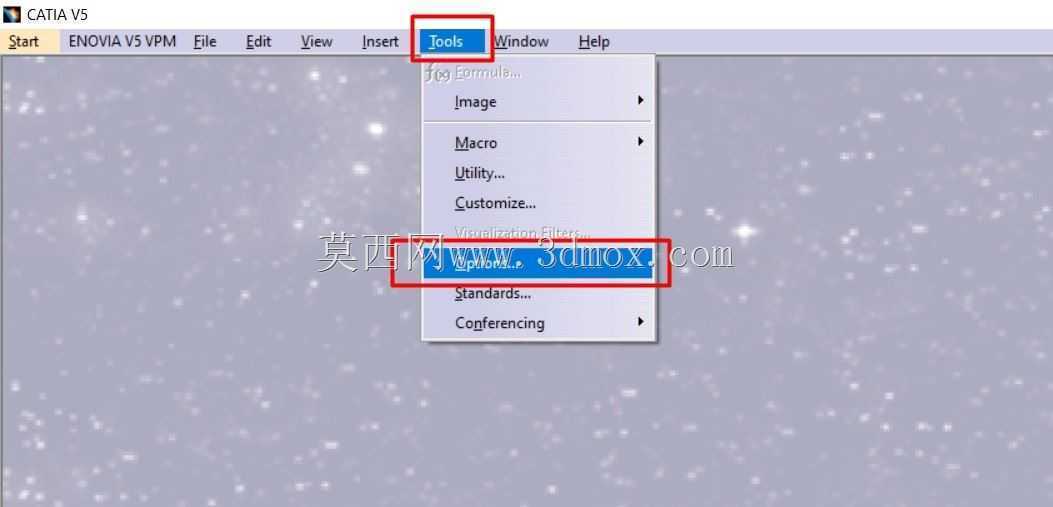

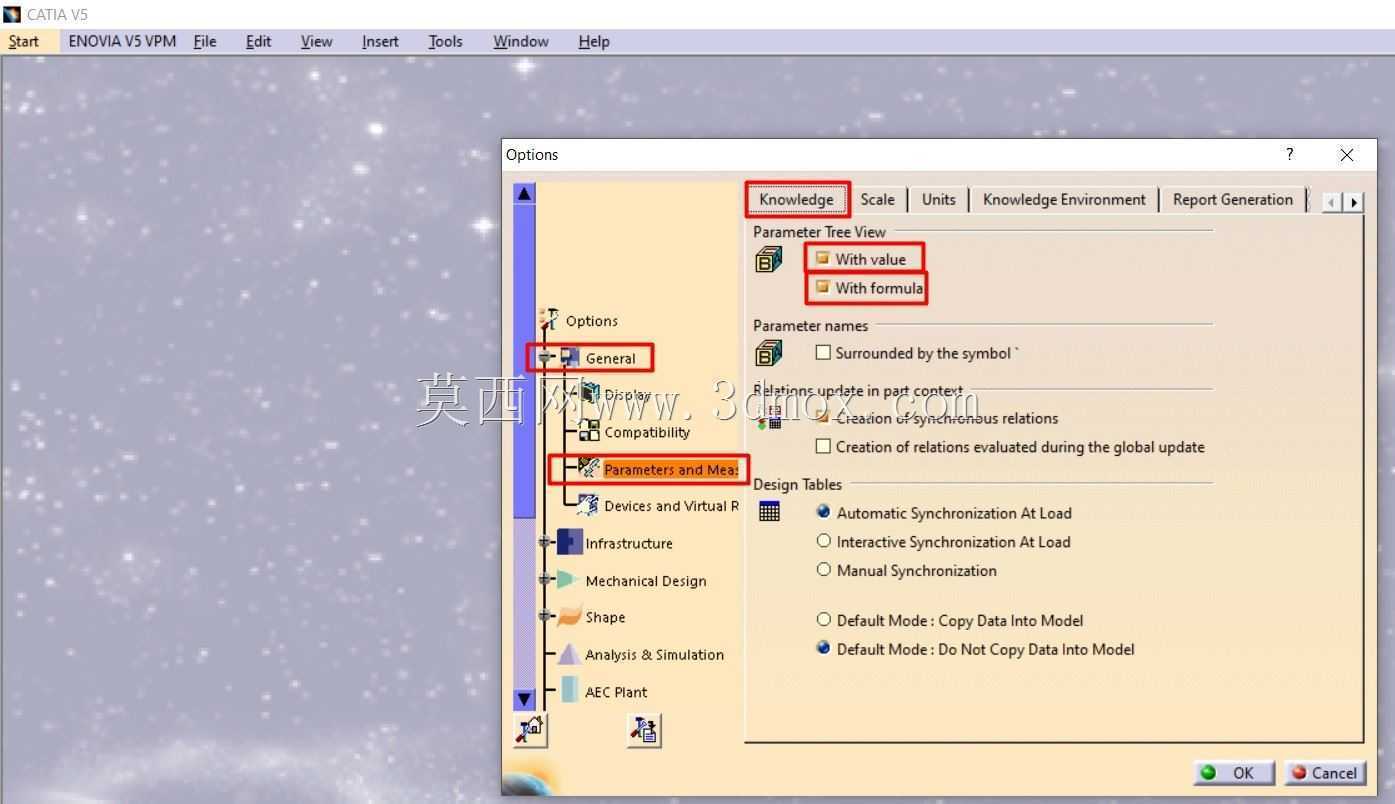

　　圆柱直齿轮在动力传递与运动转换场景中承担核心角色，常见于减速箱、进给机构、小型输送装置、实验台架以及教学演示装备。与固定齿数、固定模数的成品模型不同，这套结构把齿形生成逻辑前置到参数定义阶段，设计人员不需要反复重画齿廓，只要围绕齿数、压力角、齿宽、孔径等关键变量调整，就能快速得到符合啮合关系的新齿轮。实际工程里，齿轮选型往往不是一次完成。初版传动方案可能先按转速、扭矩和中心距估算模数，随后在轴系校核、箱体布局、轴承位置确认后，再回头修正齿宽或轮毂尺寸。参数化结构的价值就在这里：当安装边界变化时，齿圈、轮辐、轮毂和键槽可以联动更新，避免手工修改齿廓造成渐开线起始点错位、齿顶圆不一致或相邻齿距不均。从外形上看，该零件为盘状圆柱齿轮，

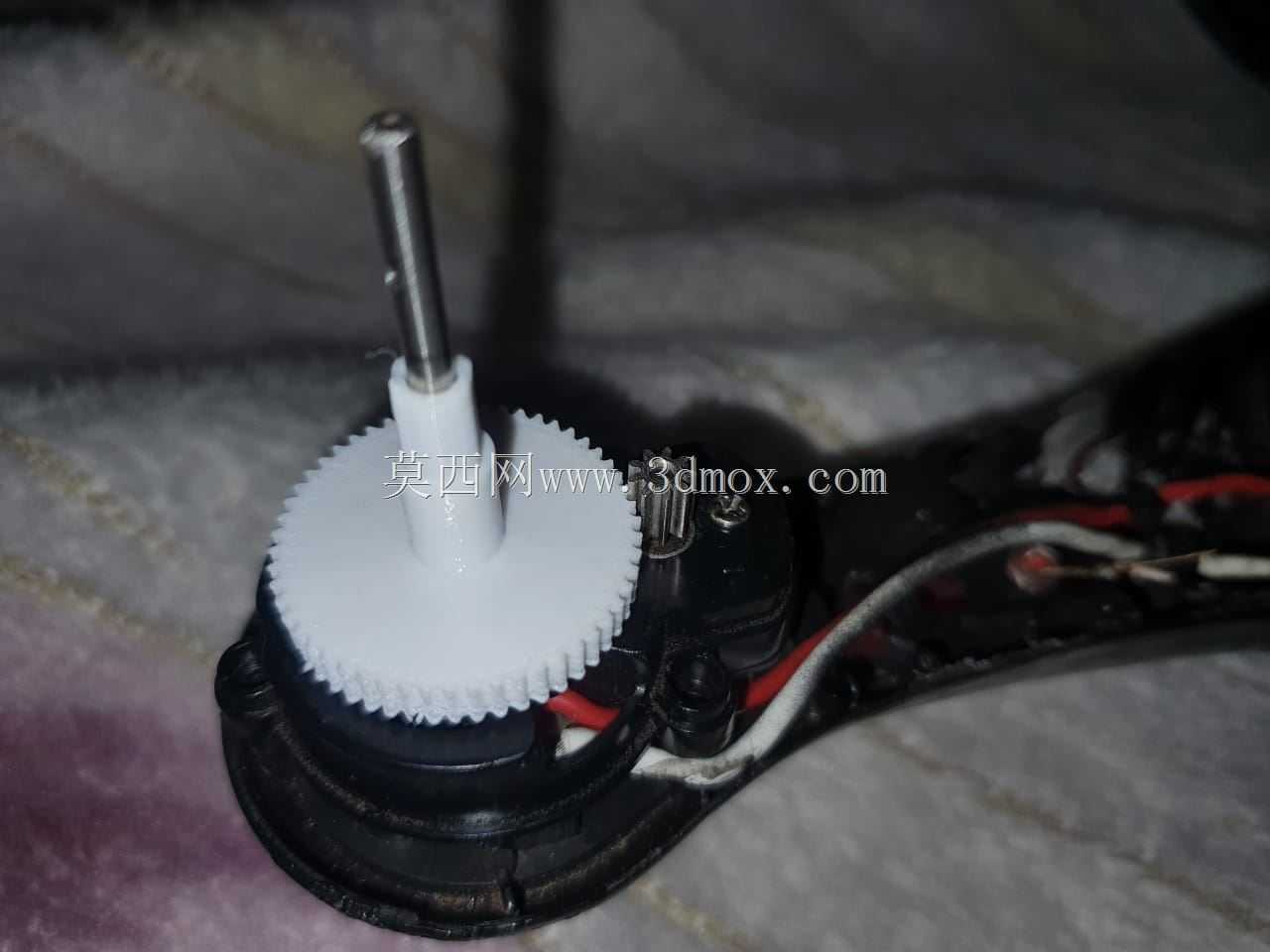

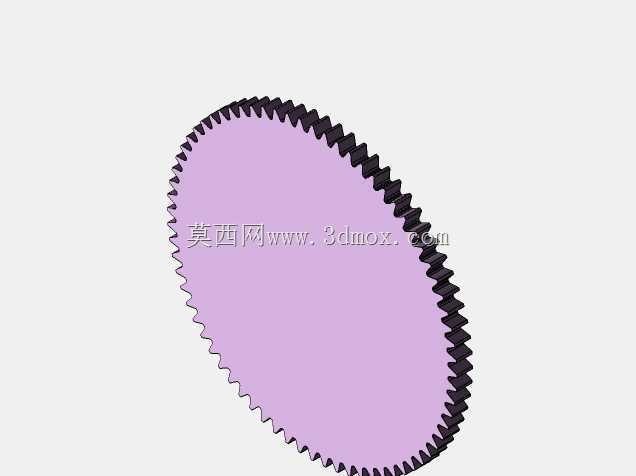

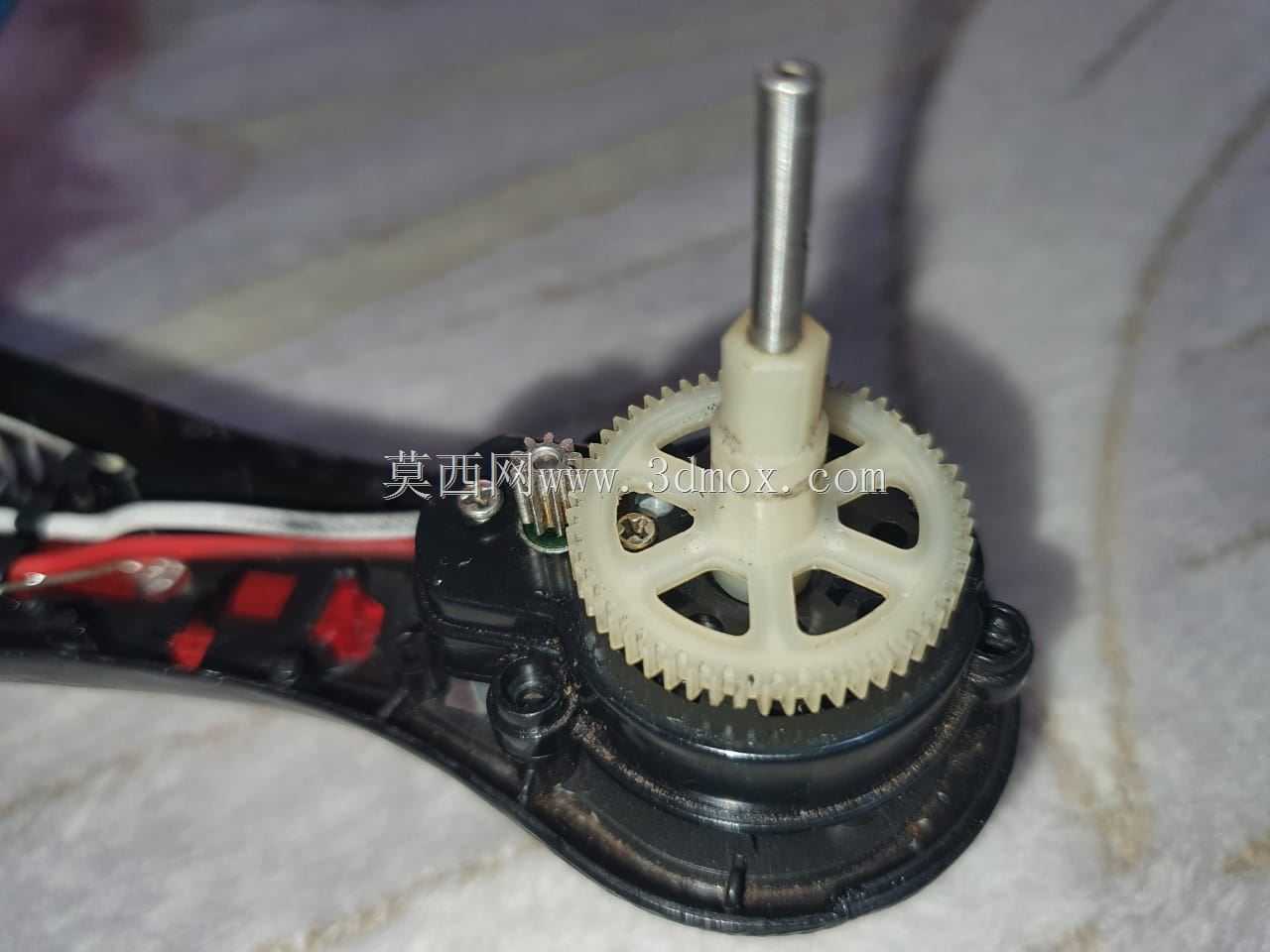

　　外缘连续分布直齿，中部为轮毂与轴孔区域，整体回转对称。齿面沿轴向平直，适合平行轴之间传递动力。建模时齿廓以渐开线为基础，齿顶、齿根和过渡区域需要保持连续，齿根处不能出现突兀尖角，否则在受载分析或后续加工理解中容易形成应力集中误判。轮坯部分可根据载荷大小选择实心盘、腹板或带减重孔结构；轻载仪表机构可采用较薄轮缘，重载传动则应增加轮毂长度和齿宽，保证轴齿配合的支承稳定性。安装边界主要受中心距、轴径、键槽尺寸和箱体内部空间约束。齿轮装入传动箱后，齿顶与箱壁之间要保留润滑与拆装间隙，两侧端面不能与轴承、挡圈或相邻零件发生摩擦。若用于开放式实验台，还要考虑护罩覆盖范围，避免外露齿面卷入异物。轴孔与传动轴通常采用过渡配合并配键连接，

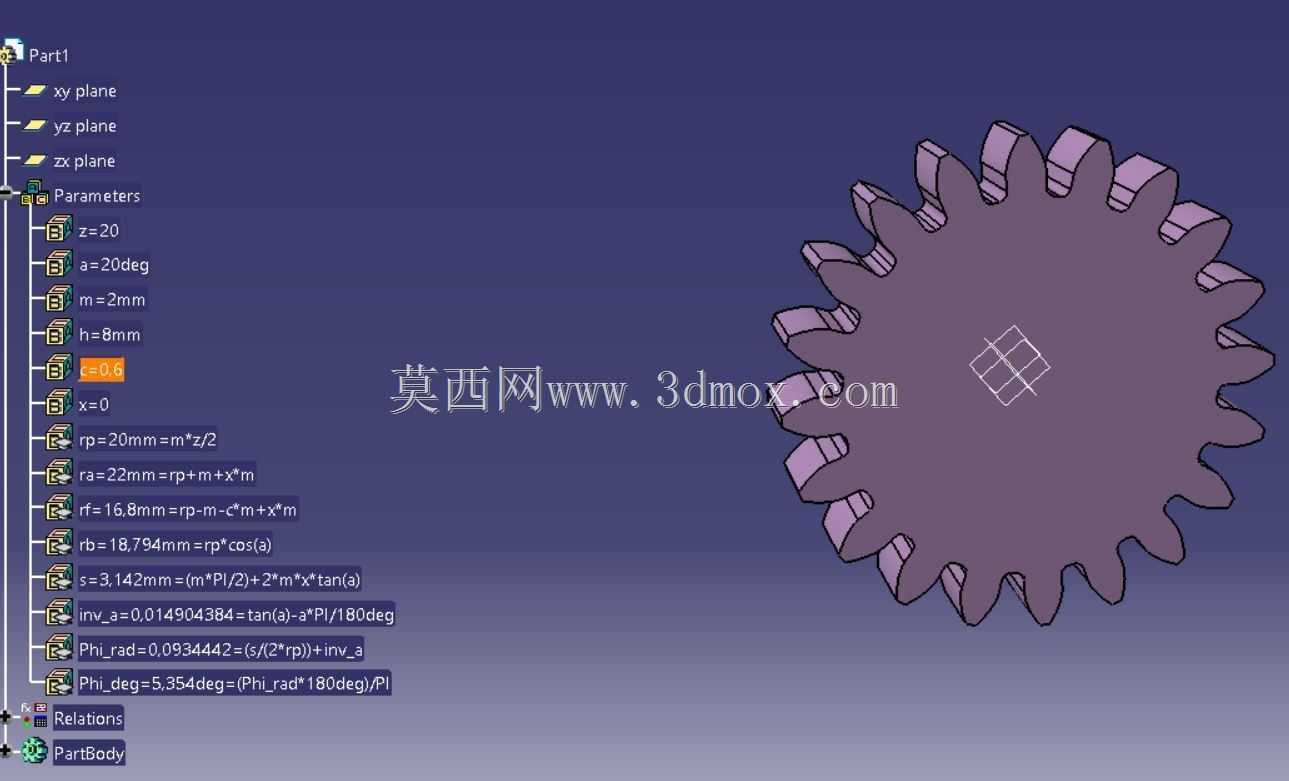

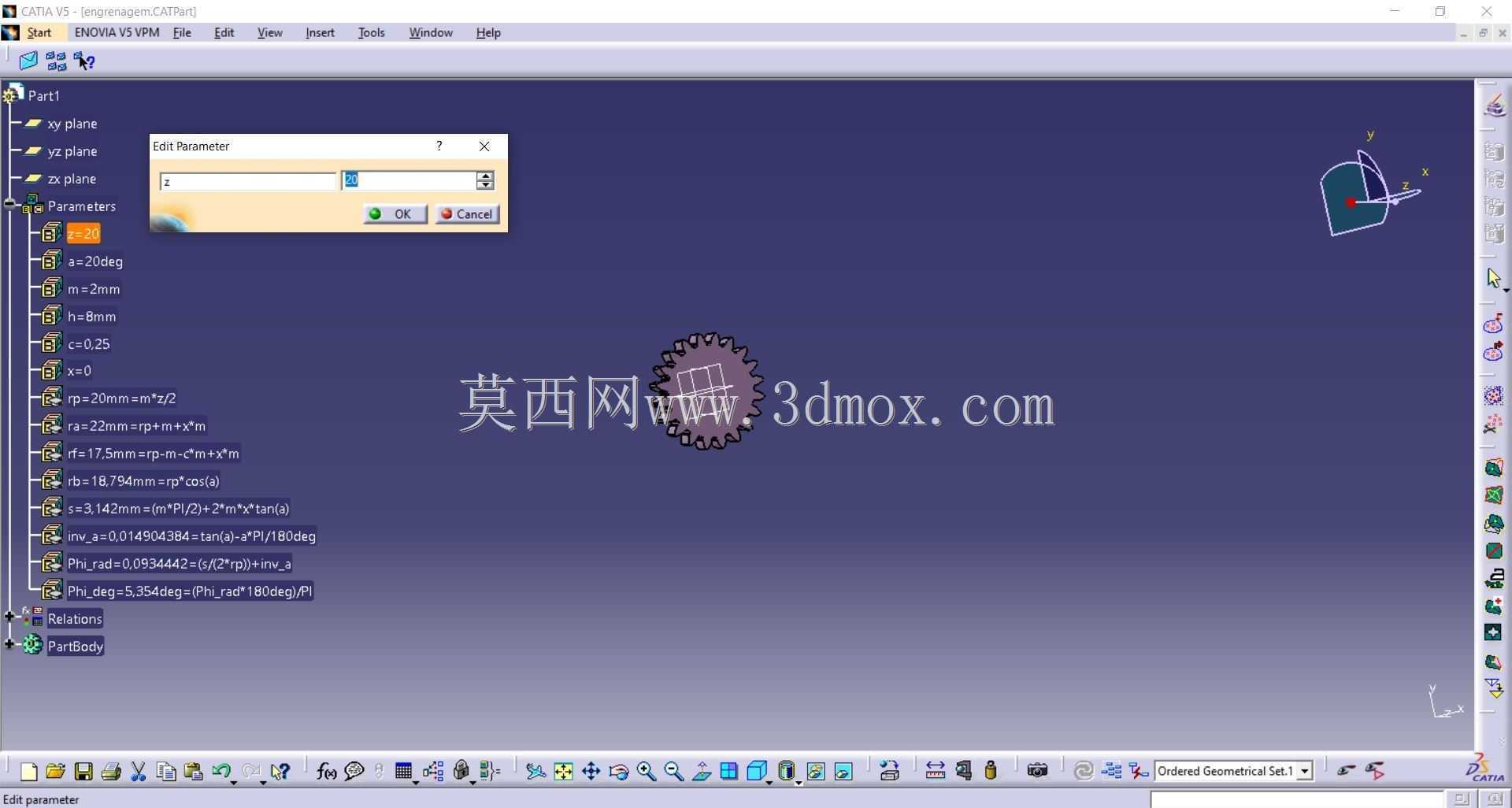

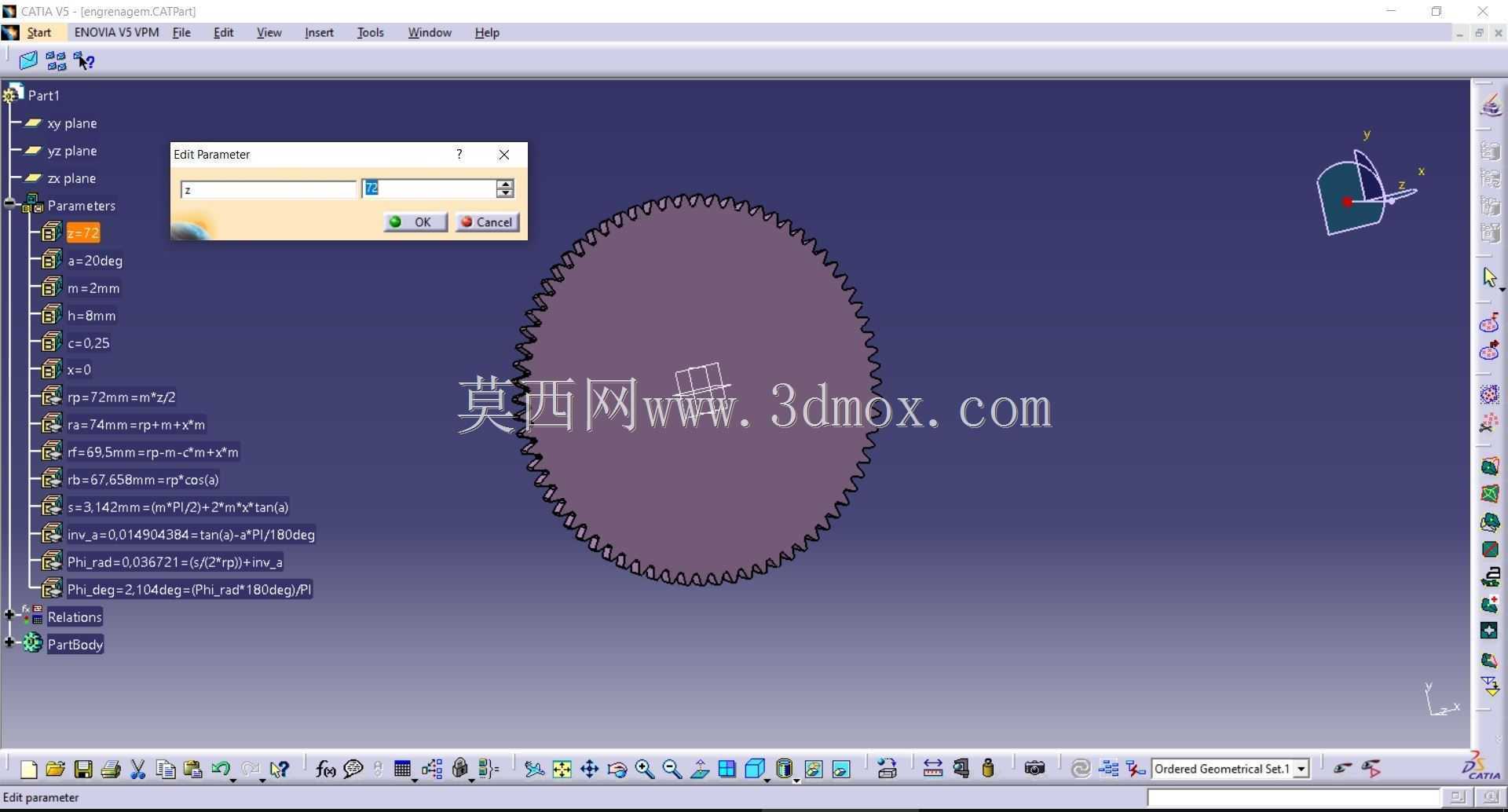

　　轮毂长度应结合轴的支承跨距确定，过短会降低定心稳定性，过长则可能挤占其他组件位置。设计思路上，先确定模数与齿数，由此得到分度圆、齿顶圆和齿根圆，再按压力角生成渐开线齿廓，并通过圆周阵列形成完整轮齿。齿宽并非孤立尺寸，它影响接触强度、啮合重合度和轴向布局；窄齿适合空间受限、载荷较轻的场合，宽齿承载能力更强，但对轴系平行度和安装精度更敏感。轮毂孔径要与所选轴径匹配，键槽位置需兼顾装配方向和受力侧。在设备维护和改型场景中，这种参数化齿轮能明显缩短方案迭代周期。比如输送线链轮改齿轮传动、教学平台更换传动比、样机减速箱调整中心距时，工程师可直接在原有逻辑上修改参数，快速检查齿顶圆是否触碰箱体、轮毂是否与轴承座干涉、齿宽是否超出轴段有效长度。

　　它也适合用于装配干涉检查、运动原理演示和加工前结构确认。齿部精度表达应服务于设计沟通：模型中轮齿排列均匀，齿廓过渡自然，能够直观反映啮合区域；用于实际制造时，还需结合精度等级、热处理方式和材料要求补充工程图纸。若齿轮转速较高，应进一步关注动平衡、润滑方式和齿面粗糙度；若用于低速重载，则要重点校核齿根弯曲强度与齿面接触强度。整体结构没有复杂曲面，造型重点在齿形数学关系与轮坯尺寸协调。通过把齿数、角度等变量纳入统一生成逻辑，零件不再是单一静态外形，而是可随传动需求变化的基础构件，能够帮助设计人员在平行轴传动布局中快速完成结构比对、空间校核和方案细化。
