大型紫外线过滤装置结构设计

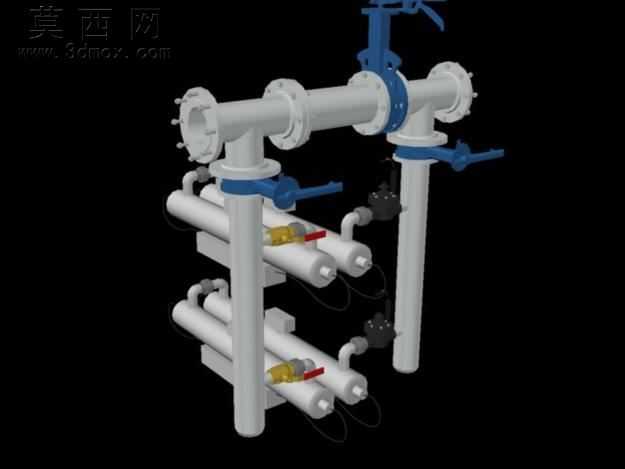

本模型为大型紫外线过滤装置的三维设计成果，建模过程中严格遵循工业流体处理设备的设计规范，首先梳理整体管路布局逻辑，采用立式双列排布的结构形式，将多组紫外线过滤单元集成于统一的支撑框架内，最大化压缩设备整体占地空间，同时保障后期运维操作的可达性。建模阶段优先完成主通径管路的搭建，对法兰连接端做了精细化的结构还原，法兰盘的螺栓孔位、密封面的倒角结构均按照行业标准参数绘制，配套的手动球阀手柄、阀杆的转动结构也做了可动性预留，能够直观展示阀门启闭的动作逻辑。针对紫外线过滤单元的细节建模，还原了单元筒体的快拆结构、端部的接线端子、筒体上的标识色块，同时对支撑立柱的地脚连接结构、管路与立柱之间的固定抱箍都做了1:1的比例还原，确保整体装配关系完全符合实际生产的安装逻辑。材质渲染阶段，主输送管路采用哑光银灰色金属材质模拟不锈钢管材，阀门操作件采用亮蓝色工程塑料材质做区分，支撑框架采用磨砂金属材质，过滤单元筒体采用半透质感的材质来展示内部腔体结构，黑色背景下的渲染效果能够清晰突出设备的层级结构，不同部件的材质区分度充足，便于快速识别各功能模块。设计思路上充分考虑流体通过的均匀性，主管道采用对称式分流结构，将待处理流体均匀分配至两组并联的过滤单元组，每组过滤单元采用串联排布延长流体受紫外线照射的路径长度，保障杀菌过滤效果，同时在各支路设置独立控制阀门，可实现单组过滤单元的离线维护，无需整体停机，大幅提升设备运行的连续性。整体模型装配逻辑严谨，各部件之间无干涉错位，连接部位的配合关系清晰，既可以作为设备生产的结构参考，也可用于水处理项目的方案展示、工艺流程演示场景使用。
