圆柱螺旋压缩弹簧精密结构设计

　　在各类机电设备、工装夹具、小型电气装置的结构设计中，圆柱螺旋压缩弹簧是出镜率极高的弹性储能元件，小到低压电器的触点复位结构，大到自动化产线的缓冲限位模块，都能见到这类零件的身影。本次设计的这款圆柱螺旋压缩弹簧，针对小空间内的复位、缓冲需求做了参数匹配，在交流稳压类电气设备的调压机构、小型机械的行程复位结构中，这类弹簧需要在有限的安装空间内提供稳定的弹力输出，同时要兼顾长期压缩工况下的抗疲劳性能，避免出现弹力衰减导致的机构动作失效。

　　从实际应用场景来看，这类小规格弹簧常被用在需要频繁往复动作的机构中，比如电气开关的触点顶推、小型滑动模组的预紧、调压装置的阀芯复位，这类场景对弹簧的安装边界有严格限制，不能占用过多的机构内部空间，同时要求弹簧在压缩至并圈长度前，弹力曲线保持线性区间，避免出现力值突变导致的机构卡滞。设计过程中首先要匹配安装空间的边界约束，弹簧的外径需要适配安装孔的内径，预留合理的装配间隙，避免弹簧压缩过程中出现外圈剐蹭安装孔壁的问题，同时弹簧的内径要适配导向轴的直径，间隙控制在合理范围，防止弹簧受压时出现侧向弯曲失稳。

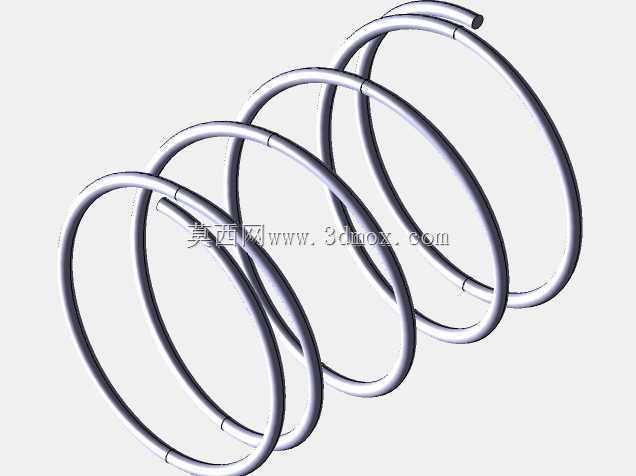

　　这款弹簧的外形尺寸经过精准匹配，自由长度适配机构的初始安装间距，节距的设置充分考虑了有效圈数的变形量需求，在额定压缩行程下，弹簧的圈与圈之间不会提前并圈，保证工作行程内的弹力输出稳定。钢丝直径的选择结合了所需的弹力刚度，通过螺旋弹簧刚度计算公式反复校核，确保在最大工作载荷下，弹簧的切应力处于材料的许用应力范围内，避免长期交变载荷下出现断裂失效。弹簧的两端采用并紧磨平的端部结构，这一设计细节是为了保证弹簧安装后两端的支撑面平整，在受压时能够保持垂直受力，减少侧向分力带来的磨损和失稳风险，很多新手设计弹簧时容易忽略端部磨平的要求，实际装配后会出现弹簧歪斜、弹力偏移的问题，直接影响整个机构的动作可靠性。

　　从设计思路上，这款弹簧没有追求过高的刚度冗余，而是针对特定的工作行程做了参数优化，在满足工作载荷要求的前提下，尽可能缩小弹簧的整体体积，适配小型电气设备内部紧凑的安装空间。在三维建模过程中，需要精准还原螺旋线的升角、钢丝的截面轮廓，同时还原端部并紧磨平的结构特征，不能简单用等节距螺旋线直接扫掠成型，否则会导致端部结构和实际加工状态不符，后续做装配干涉检查、有限元受力分析时会出现结果偏差。对于结构设计从业者来说，这类标准弹性元件的建模看似简单，实则需要结合实际加工工艺和装配要求调整细节，比如端部并紧圈的圈数通常设置在0.75到1.25圈之间，磨平部分的长度要达到钢丝直径的四分之三以上，这些工艺细节如果在建模阶段遗漏，后续导出工程图时就会出现加工要求缺失，生产出来的零件无法满足装配使用要求。

　　在设备选型匹配时，这类弹簧需要重点核对安装长度、工作行程、所需弹力三个核心参数，安装时要保证弹簧的受力方向和弹簧轴线重合，避免偏载，对于有导向结构的安装位，要确认导向件和弹簧内外径的间隙在合理范围，间隙过大容易导致弹簧失稳弯曲，间隙过小则会出现剐蹭磨损，缩短弹簧的使用寿命。在交流稳压类电气设备中，这类弹簧主要用于调压碳刷的压紧复位，需要长期保持稳定的压紧力，保证碳刷和调压线圈的接触可靠，避免出现接触不良导致的电压波动，因此弹簧的抗疲劳性能十分关键，设计时需要校核循环载荷下的疲劳寿命，确保在设备的全生命周期内，弹簧的弹力衰减量控制在允许范围内。
